Benutzerhandbuch für die Oszilloskope der Serie TDS3000C
Unten Seite
FFT Quelle
Vertikale Skala
Fenster
5. Wählen Sie eine Signalquelle aus. Sie können ein FFT-Signal auf jedem
beliebigen Kanal oder gespeicherten Referenzsignal anzeigen.
6. Wählen Sie die geeignete vertikale Quelle und das geeignete FFT-Fenster.
7. Verwenden Sie die Zoomfunktion und die Cursor zur Vergrößerung und
Messung des FFT-Signals.

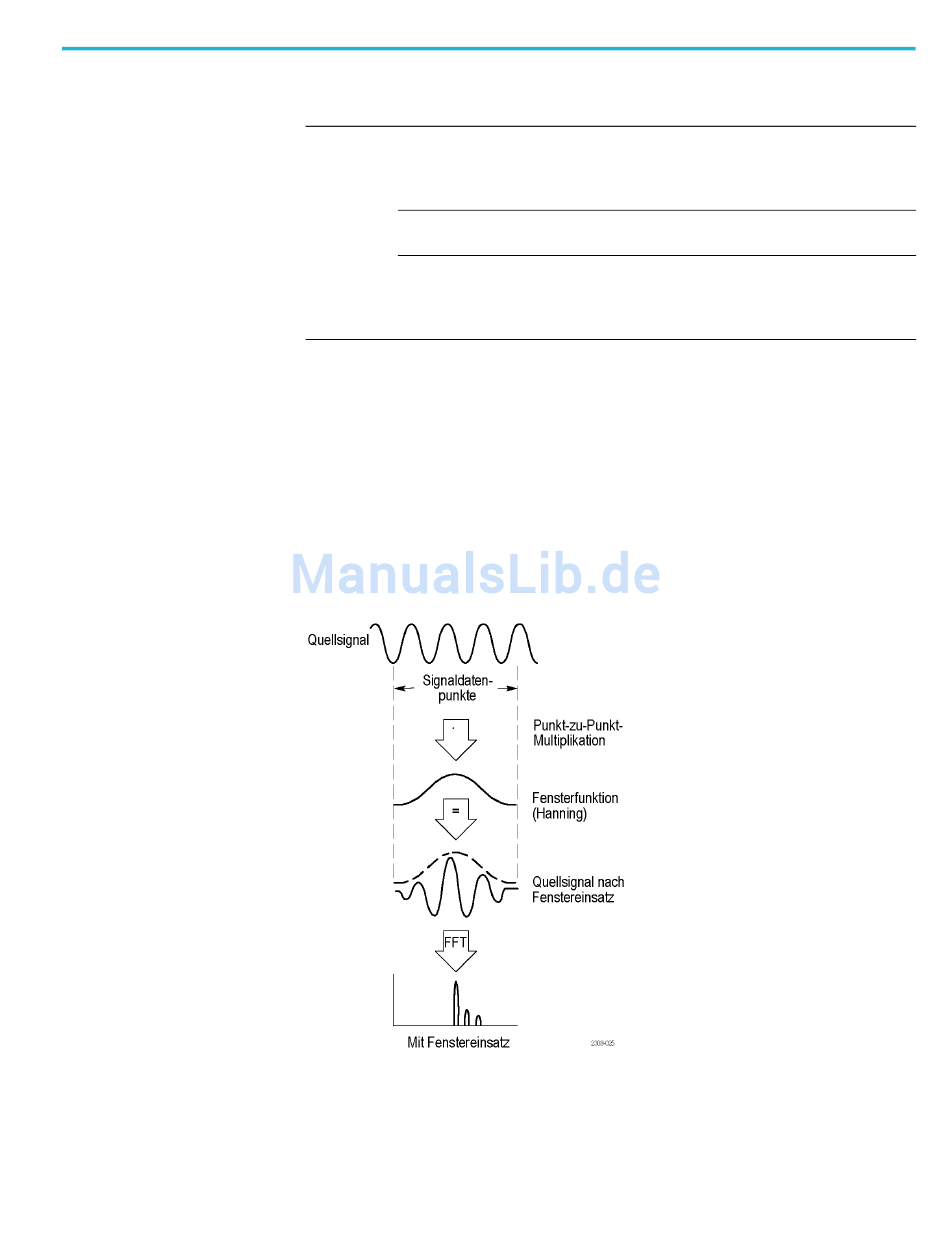

FFT-Fenster. Durch Anwendung einer Fensterfunktion auf den
Quellsignaldatendatz wird das Signal geändert, sodass die Start- und Stop-Werte
nahe beieinander liegen und FFT-Signalsprünge reduziert werden. Das
resultierende FFT-Signal stellt die Quellsignal-Frequenzkomponenten genauer dar.
Beschreibung
Legt die FFT-Signalquelle fest. Gültige
Eingangsquellen sind Ch1 und
Ch2 (2-Kanal-Geräte), Ch1 bis Ch4
(4-Kanal-Geräte) und Ref1 bis Ref4.
Legt die Einheiten der vertikalen Skala fest. Als
Skala verfügbar sind dBV Eff und Lineare Eff.
Legt fest, welche Fensterfunktion (Hanning,
Hamming, Blackman-Harris oder Rectangular)
auf die Quelle angewendet wird. (Siehe
Seite 79, FFT-Fenster.)
Referenz
79
