4

Installation

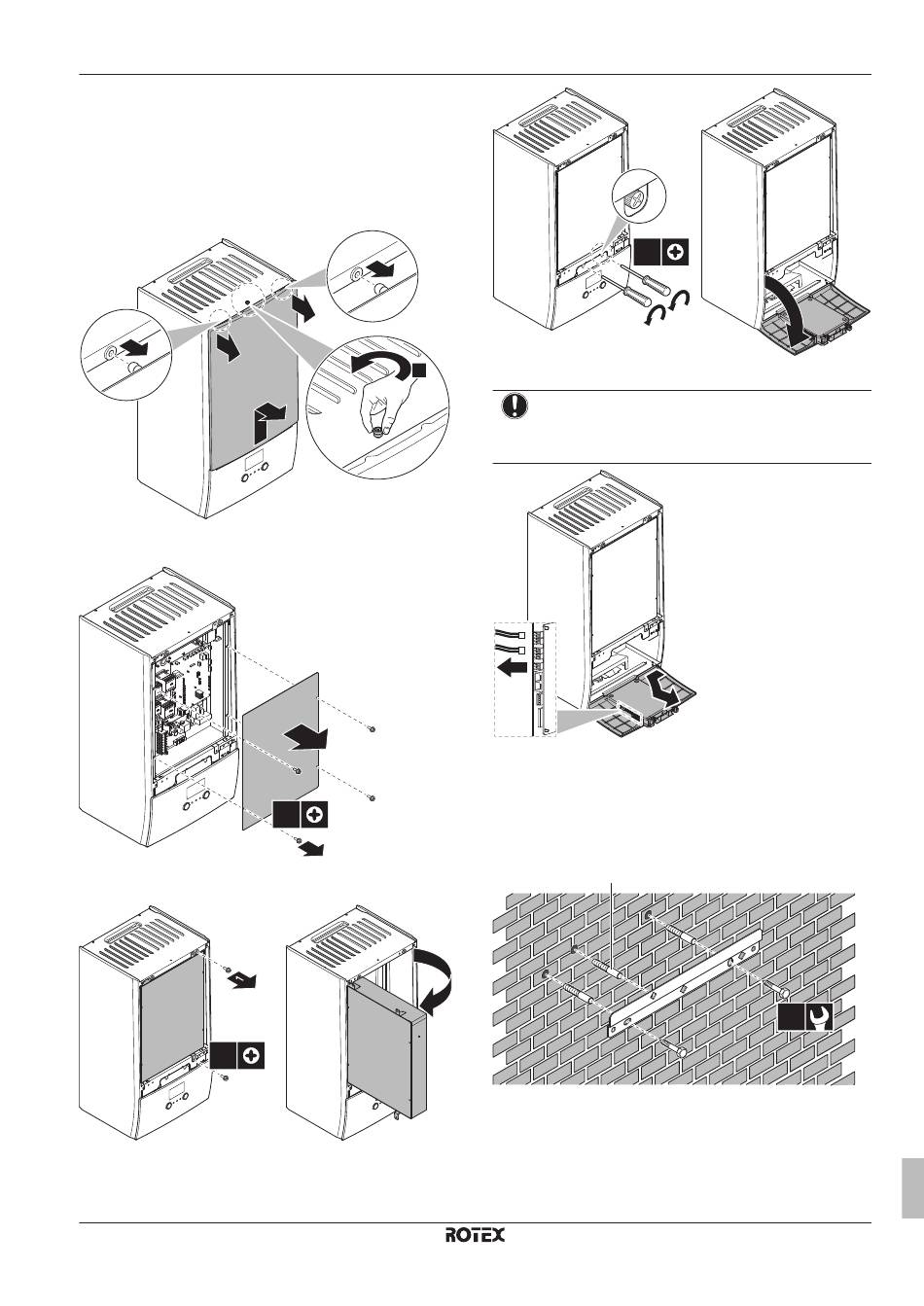

4.1 Geräte öffnen
4.1.1 So öffnen Sie das Innengerät
1 Entfernen Sie die Frontblende.
2
2 Wenn Sie elektrische Leitungen anschließen müssen, entfernen
Sie die Abdeckung des Schaltkastens.
3 Wenn Sie hinter dem Schaltkasten arbeiten müssen, öffnen Sie
den Schaltkasten.
2×
4 Wenn Sie hinter der Blende der Bedieneinheit arbeiten oder
neue Software auf die Bedieneinheit hochladen müssen, öffnen
Sie die Blende der Bedieneinheit.
RHBX04+08DA
ROTEX HPSU Bi-Bloc Ultra
4P495265-1C – 2018.11
2
1
3
4×
2
2×
1
5 Optional: Entfernen Sie die Blende der Bedieneinheit.
HINWEIS
Wenn Sie die Blende der Bedieneinheit entfernen, trennen
Sie auch die Kabel an der Rückseite der Blende, um
Schäden zu verhindern.
3
1
4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät
1 Befestigen Sie den Wandhalter (Zubehör) mit 2 Schrauben mit
Ø8 mm an der Wand (waagerecht).
a
a Optional: Wenn Sie das Gerät über die Innenseite des
Geräts an der Wand befestigen möchten, verwenden Sie
eine zusätzliche Schraubkappe.
2 Heben Sie das Gerät an.
4 Installation
3
2
2
2×
