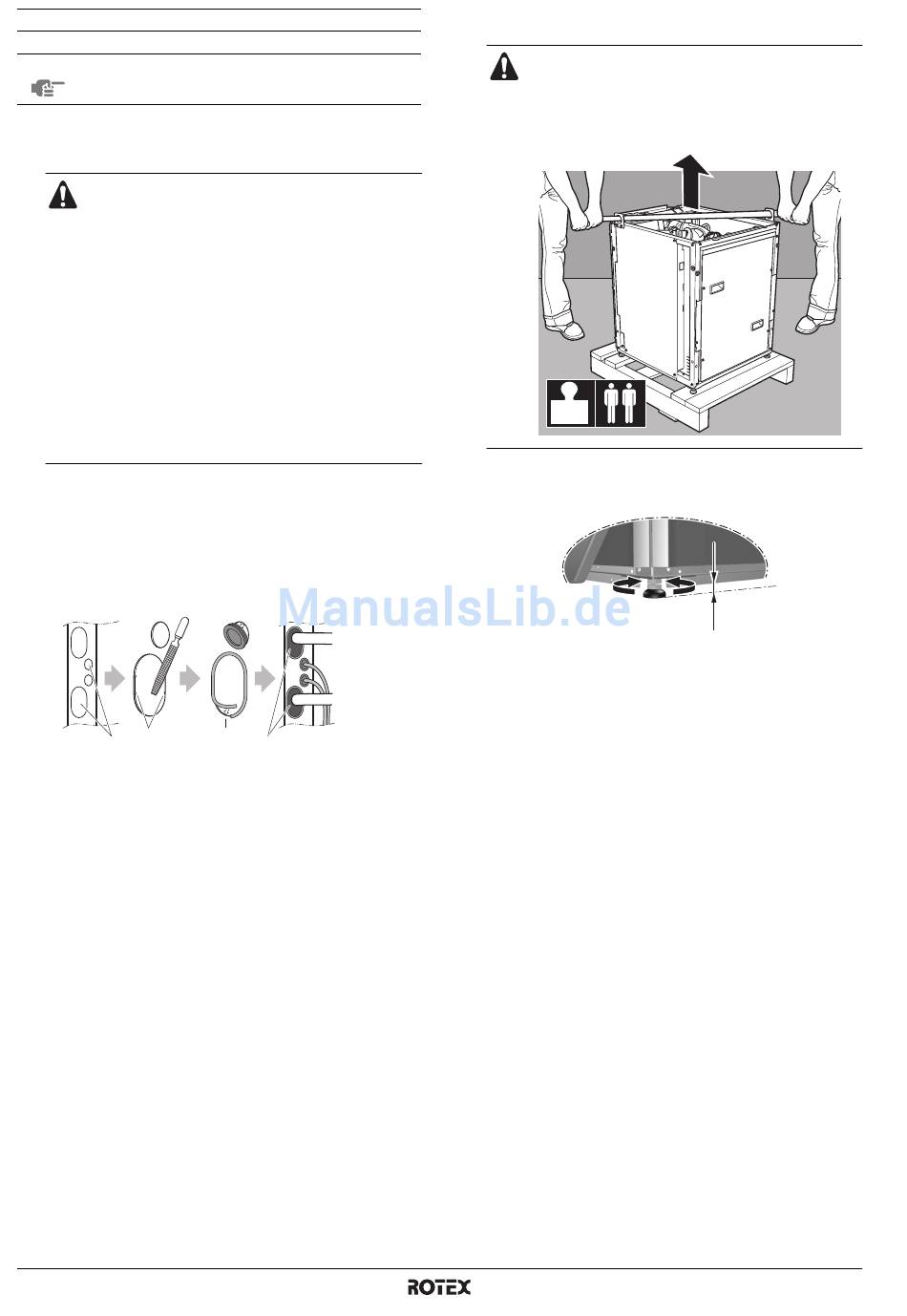

Inneneinheit installieren
HINWEIS
Informationen zur Installation der Außeneinheit finden
Sie in der Installationsanleitung der Außeneinheit.
I
Auf der Rückseite der Einheit gibt es Durchbruch-Öffnungen,
durch die die Rohre und elektrischen Leitungen geführt werden
können.
I
Auf beiden Seiten der Einheit sind Durchbruch-
Öffnungen vorgesehen. Achten Sie darauf, dass
Sie je nach Installationsgegebenheiten die rich-
tigen Durchbruch-Öffnungen herausschlagen.
I
Kältemittel-Leitungen
müssen
geführt werden.
I
Die Niederspannungskabel (LV - Low Voltage) und
die Hochspannungs- plus Stromversorgungs-
kabel - HV (High Voltage) + PS (Power Supply) -
müssen unbedingt separat durch die beiden
oberen Durchbruchöffnungen auf der linken Seite
der Einheit in diese geführt werden (siehe
Abbildung
4).
I
NICHT die untere linke Durchbruchöffnung
nehmen!
I Um eine Durchbruch-Öffnung auszustanzen, mit einem
Hammer darauf schlagen.
I Bevor Sie eine elektrische Leitung oder ein Rohr durch eine
Durchbruch-Öffnung führen, entgraten Sie erst die Kanten
der Öffnung.
I Setzen Sie in die Durchbruch-Öffnungen Durchführungs-
tüllen ein, damit es keine Beschädigungen gibt.
1
2
1
Durchbruch-Öffnung
2
Grate
Installationsanleitung
11
und
Wasserleitungen
durch
unterschiedliche
Öffnungen
3
4
3
Durchführungstülle
4
Glaserkitt oder Isolier-
material (vor Ort zu
beschaffen)
I
Setzen Sie die Einheit an den Platz, wo sie installiert werden
soll.
Das Gewicht der Einheit beträgt ungefähr 145 kg. Es
sind mindestens 2 Personen erforderlich, um die
Einheit anzuheben.
Zum Anheben der Einheit die mitgelieferten Bleche
verwenden.
145 kg
I
Bringen Sie die Einheit in einer stabilen Position mit den
Nivellierungsfüßen in Waage und minimieren Sie den Abstand
zwischen dem Rahmen und dem Boden.
I
Die geräuschdämmende(n) Blende(n) und die Zierblende(n)
anbringen, die sich auf der Wandseite befinden und nicht mehr
befestigt werden können, wenn das Gerät an seinem
endgültigen Platz steht.
Inneneinheit für Luft-Wasser-Wärmepumpensystem
RKHBRD011~016ADV17+Y17
4P403581-1B – 2017.09
