K1/2/3
Relais für Backup-Heater
L Phase
N Nullleiter
PE Schutzleiter
RTX-AL4
Schaltplatine (Schnittstelle)
RTX-EHS
Schaltplatine (Backup-Hea-
ter)

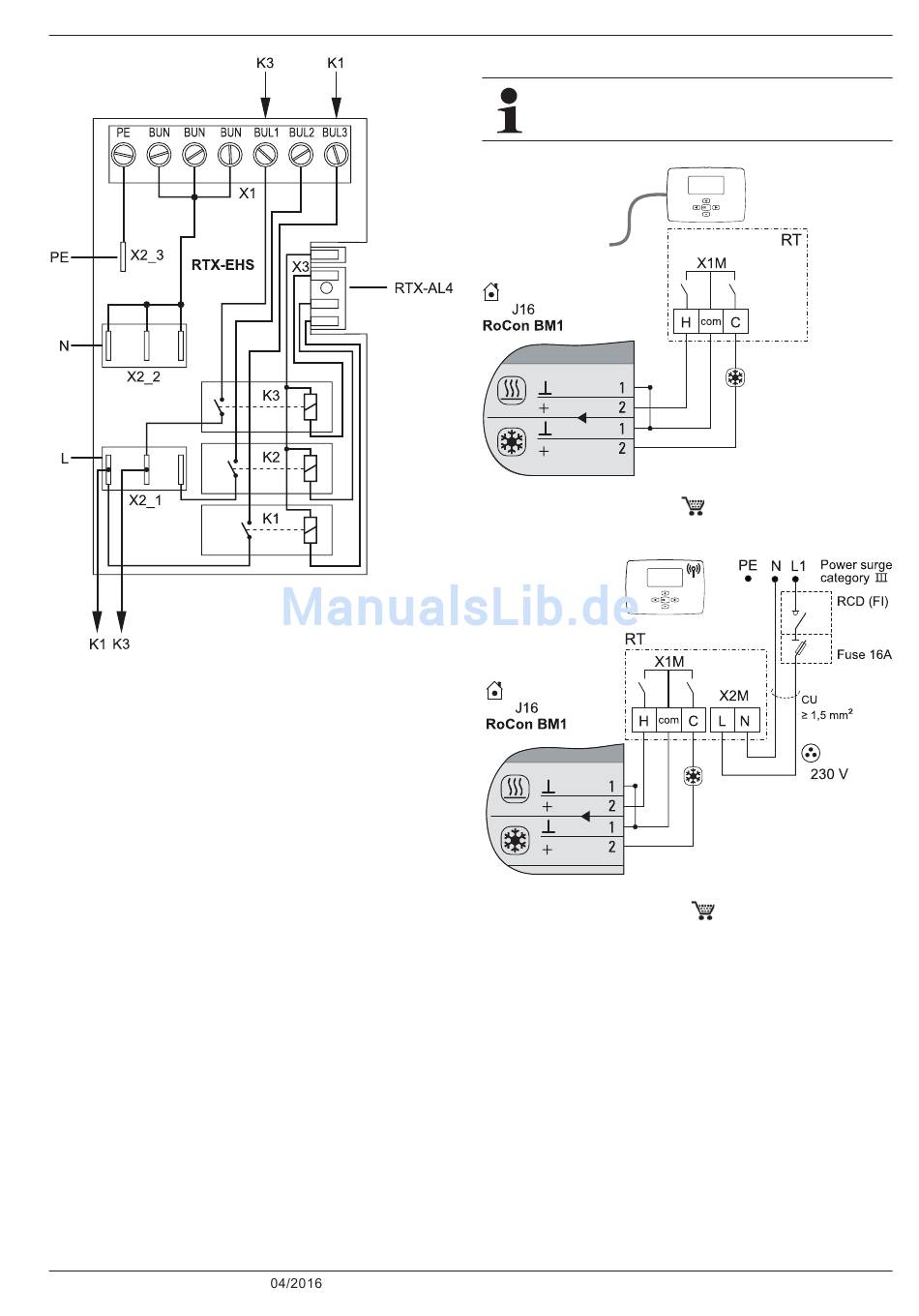

Bild 4-37 Anschlüsse auf Schaltplatine RTX-EHS
FA ROTEX HPSU compact (V5) •
X1 Klemmleiste für Netzan-
schluss Backup-Heater
X2_1 /2/3
Interne Verkabelung
X3 Steckeranschluss interne
Verkabelung zu Schaltplatine
RTX-AL4
4 x Aufstellung und Installation

4.5.15 Anschluss ROTEX Raumthermostat

Dieser Komponente ist eine separate Anleitung beige-
legt, welche u. a. Hinweise zum Einbau und zum
Betrieb enthält.
Bild 4-38 Anschluss mit kabelgebundenem Raumthermostat
(RT = ROTEX RKRTW,
Bild 4-39 Anschluss mit Funk-Raumthermostat
(RT-E = ROTEX RKRTR,
14 10 03)
14 10 04)
