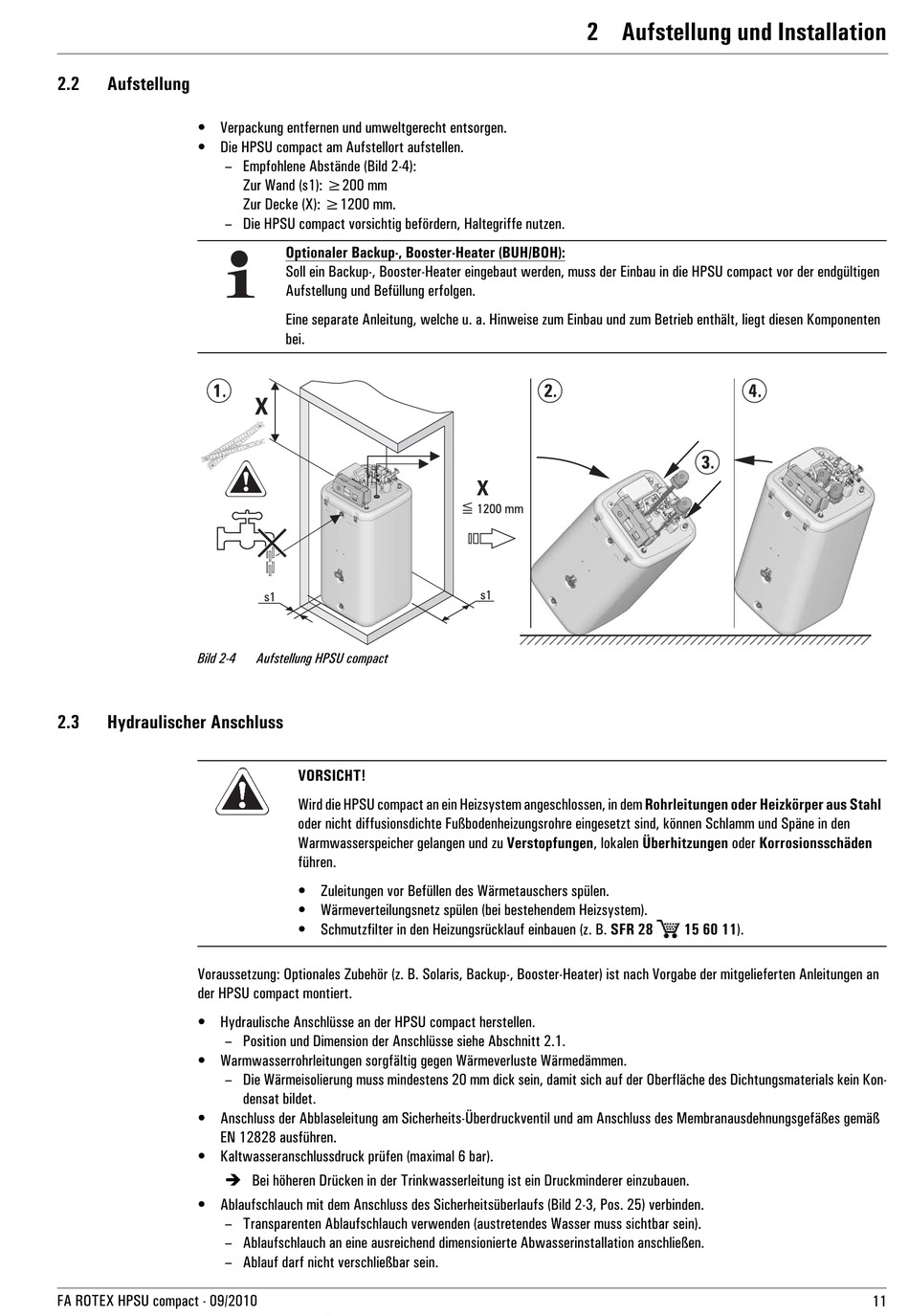

Aufstellung; Hydraulischer Anschluss - Rotex HPSU compact 508 Installationsanleitung

2.2

Aufstellung

• Verpackung entfernen und umweltgerecht entsorgen.
• Die HPSU compact am Aufstellort aufstellen.
– Empfohlene Abstände (Bild 2-4):
– Die HPSU compact vorsichtig befördern, Haltegriffe nutzen.
Bild 2-4
2.3

Hydraulischer Anschluss

Voraussetzung: Optionales Zubehör (z. B. Solaris, Backup-, Booster-Heater) ist nach Vorgabe der mitgelieferten Anleitungen an
der HPSU compact montiert.
• Hydraulische Anschlüsse an der HPSU compact herstellen.
– Position und Dimension der Anschlüsse siehe Abschnitt 2.1.
• Warmwasserrohrleitungen sorgfältig gegen Wärmeverluste Wärmedämmen.
– Die Wärmeisolierung muss mindestens 20 mm dick sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kon-
• Anschluss der Abblaseleitung am Sicherheits-Überdruckventil und am Anschluss des Membranausdehnungsgefäßes gemäß
EN 12828 ausführen.
• Kaltwasseranschlussdruck prüfen (maximal 6 bar).
Î Bei höheren Drücken in der Trinkwasserleitung ist ein Druckminderer einzubauen.
• Ablaufschlauch mit dem Anschluss des Sicherheitsüberlaufs (Bild 2-3, Pos. 25) verbinden.
– Transparenten Ablaufschlauch verwenden (austretendes Wasser muss sichtbar sein).
– Ablaufschlauch an eine ausreichend dimensionierte Abwasserinstallation anschließen.
– Ablauf darf nicht verschließbar sein.
FA ROTEX HPSU compact - 09/2010
Zur Wand (s1): 200 mm
Zur Decke (X): 1200 mm.
Optionaler Backup-, Booster-Heater (BUH/BOH):
Soll ein Backup-, Booster-Heater eingebaut werden, muss der Einbau in die HPSU compact vor der endgültigen
Aufstellung und Befüllung erfolgen.
Eine separate Anleitung, welche u. a. Hinweise zum Einbau und zum Betrieb enthält, liegt diesen Komponenten
bei.
Aufstellung HPSU compact
VORSICHT!
Wird die HPSU compact an ein Heizsystem angeschlossen, in dem Rohrleitungen oder Heizkörper aus Stahl
oder nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt sind, können Schlamm und Späne in den
Warmwasserspeicher gelangen und zu Verstopfungen, lokalen Überhitzungen oder Korrosionsschäden
führen.
• Zuleitungen vor Befüllen des Wärmetauschers spülen.
• Wärmeverteilungsnetz spülen (bei bestehendem Heizsystem).
• Schmutzfilter in den Heizungsrücklauf einbauen (z. B. SFR 28
densat bildet.
2 x Aufstellung und Installation
15 60 11).
11
