Montieren, Verdrahten, Anschließen
12.3 Systemschnittstellen

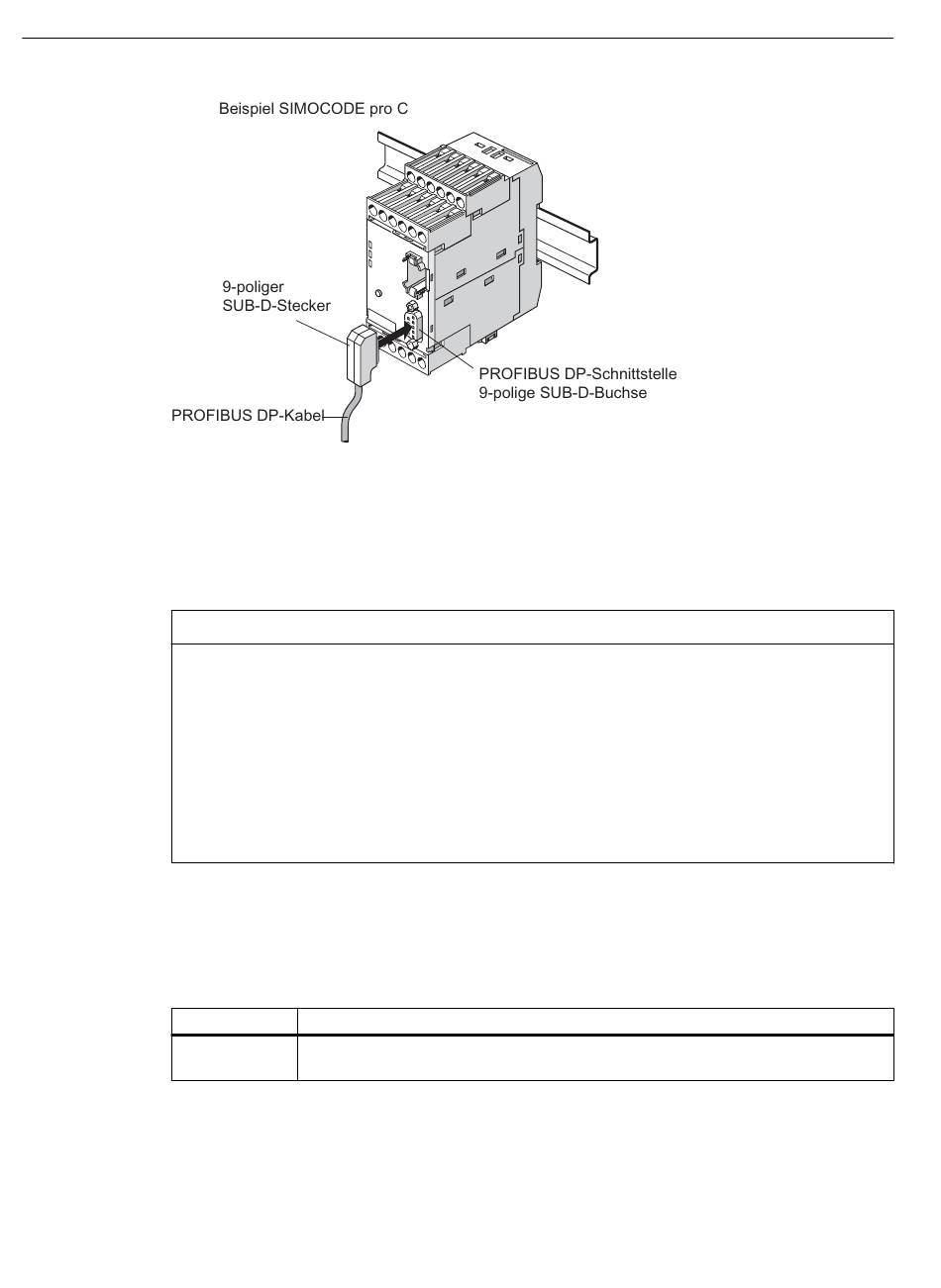

Bild 12-41
12.3.7
Ethernet-Kabel an RJ45-Buchse (PROFINET und EtherNet/IP)
Das ETHERNET-Kabel wird am Grundgerät angeschlossen.
ACHTUNG
Ethernet-Anschlussstecker
Benutzen Sie zum Anschluss ausschließlich industrietaugliche Industrial Ethernet-
Anschlussstecker, z. B.
• Siemens IE FC RJ45 PLUG 180 2x2, RJ45-Steckverbinder (10/100MBIT/S) mit robustem
• Siemens IE FC RJ45 PLUG 90 2x2, RJ45-Steckverbinder (10/100MBIT/S) mit robustem
Schrittfolge Anschluss ETHERNET an das Grundgerät
Tabelle 12-28 Anschluss des ETHERNET-Kabels an das Grundgerät pro V
Folgende Anschlussmöglichkeiten sind vorgesehen:
• mit Stecker IE FC RJ45 Plug 180 an Schnittstelle 1 und/oder Schnittstelle 2 (links)
• mit Stecker IE FC RJ45 Plug 90 an Schnittstelle 1 (rechts).
238
Anschluss des PROFIBUS DP an 9-poliger SUB-D-Buchse
Metallgehäuse und Fast Connect Anschluss-Technik, für IE FC Cable 2x2 180° Kabelabgang,
Bestellnummer 6GK1901-1BB10-2AA0 oder
Metallgehäuse und Fast Connect Anschluss-Technik, für IE FC Cable 2x2 90° Kabelabgang,
Bestellnummer 6GK1901-1BB20-2AA0.
Schritt
Beschreibung
1
Schließen Sie das Ethernet-Kabel an der Ethernet-Schnittstelle 1 und/oder Ethernet-
Schnittstelle 2 an.
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
SIMOCODE pro
