Anschluss der analogen Geräte
Anschluss der analogen Geräte
Der COMmander Guard erlaubt den Anschluss von
acht analogen, auch CLIP-fähigen Telefonen, Faxge-
räten, Anrufbeantwortern, Modems usw. mit Impuls-
oder Mehrfrequenzwahlverfahren. Geräte mit Mehrfre-
quenzwahlverfahren müssen über eine FLASH-Taste
(auch Signaltaste R genannt) verfügen.
Der Anschluss dieser Geräte erfolgt über fest instal-
lierte TAE-Anschlussdosen, welche über Fernmelde-
kabel (z. B. JYY 0,6 mm) mit den Klemmenpaaren ver-
bunden werden.
Pro Teilnehmer bzw. pro Anschlussdose benötigen Sie
ein Adernpaar. Bei Verwendung des Aderndurchmes-
sers 0,6 mm dürfen die Leitungen zwischen dem
COMmander Guard und den Anschlussdosen bis zu
800 m lang sein. Um Störeinflüssen vorzubeugen, ver-
legen Sie die Leitungen sorgfältig und verdrillen Sie die
Adernpaare. Vermeiden Sie außerdem längere Paral-
lelführung der Leitungen, insbesondere neben Strom-
versorgungsleitungen.
Wenn Sie lediglich Telefone oder Kombifaxgeräte
anschließen möchten, sind TAE-Einfachdosen mit
F-Codierung (eine mit „F" bezeichnete Buchse) ausrei-
chend. Für den Anschluss von Faxgeräten, Modems
und Anrufbeantwortern dagegen benötigen Sie TAE-
Dosen, die zusätzlich eine Buchse mit N-Codierung
besitzen.
Die Teilnehmerklemmenpaare sind mit Tn 31 bis Tn 38
bezeichnet. Diese Klemmenbezeichnung ist vor der
Klemme auf der Leiterplatte aufgedruckt. Die internen
Rufnummern „31", „32" usw. der jeweils angeschlosse-
Wurde der COMmander Guard mit einem frei pro-
grammierbaren, digitalen Wählgerät ZDW2 (zu
beziehen über Auerswald) aufgerüstet, muss die
Klemme für Teilnehmer 38 frei bleiben. Das ZDW2
schickt die Alarmrufe über den Teilnehmer 38 an
a b a b a b a b
a b a b a b a b
Tn31 Tn32 Tn33 Tn34
Tn35 Tn36 Tn37 Tn38
1 2 3 4 5 6
F
nen analogen Teilnehmer stimmen mit den Bezeich-
nungen der Teilnehmerklemmen überein.
Die Klemmenblöcke können zur Erleichterung der
Installationsarbeiten von der Platine abgezogen wer-
den. Die am Ende abisolierten Adern werden in die vor-
gesehene Öffnung geschoben (siehe
Klemmenwirkung einsetzt. Um eine Ader wieder
herauszuziehen, müssen Sie die Klemme lösen, indem
Sie gleichzeitig mit einem Schraubendreher oder
einem ähnlichen Werkzeug den über der Öffnung
befindlichen, orangefarbenen Knopf drücken.
Verbinden Sie ein Klemmenpaar (z. B. Tn 31) jeweils
mit der Klemme 1 und der Klemme 2 einer TAE-
Anschlussdose (siehe
Die Anschlussstecker der Telefone oder Kombifaxge-
räte werden in die mit „F" bezeichneten Buchsen
gesteckt. Die Anschlussstecker der übrigen Geräte
werden dagegen in die mit „N" bezeichneten Buchsen
gesteckt.

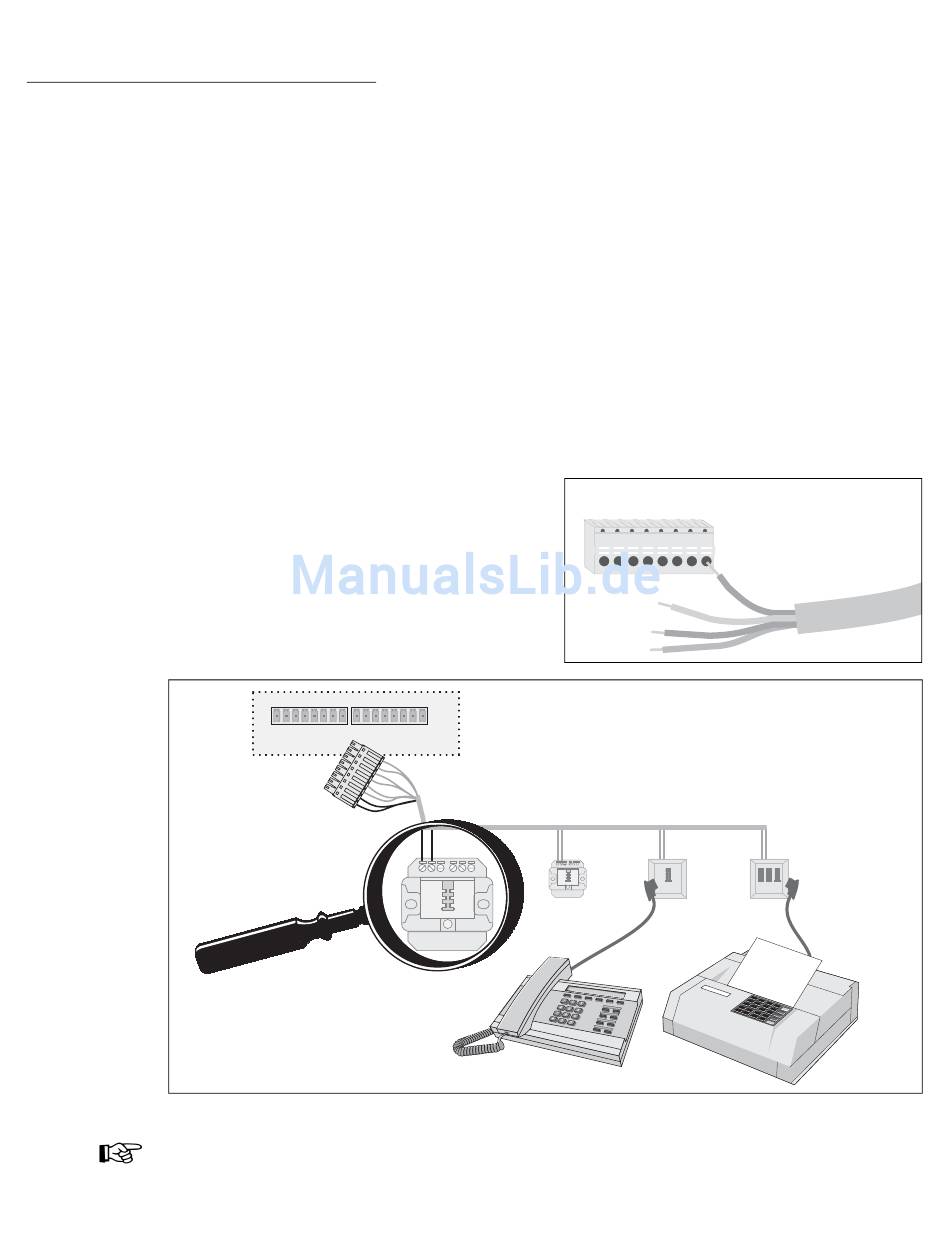

Abb. 22: Teilnehmer-Klemmen
Abb. 23: Anschluss TAE-Dosen für analoge Telefone
F
F
das Amt. Die Verbindung zwischen Teilnehmer 38
und ZDW2 wird über das Westernkabel an der
Buchse „Alarmwähl-Tn" hergestellt (siehe
Montage des digitalen Wählgerätes auf Seite
Abb.
22) bis die
Abb.
23).
N
Kapitel
I-28).
