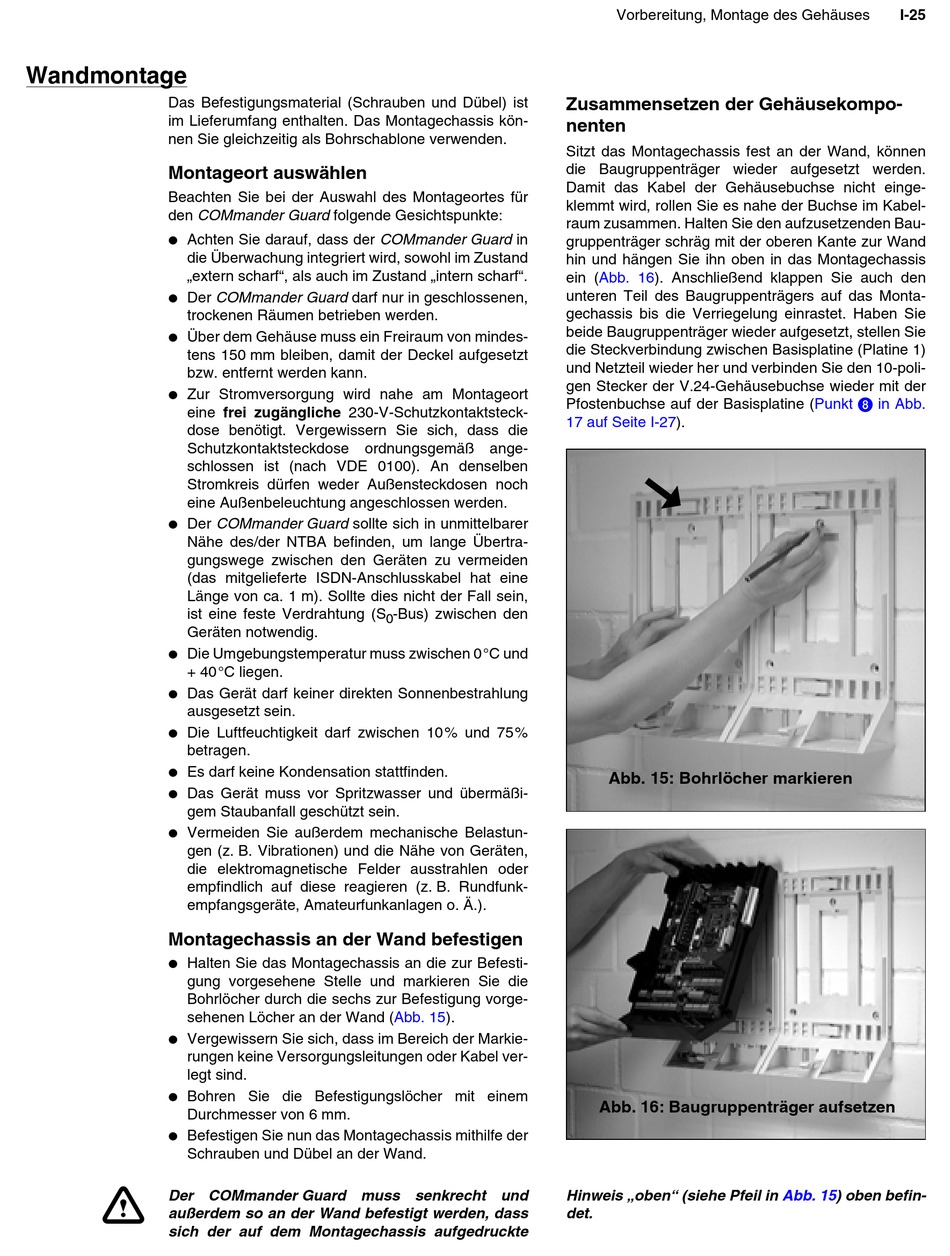

Wandmontage
Das Befestigungsmaterial (Schrauben und Dübel) ist
im Lieferumfang enthalten. Das Montagechassis kön-
nen Sie gleichzeitig als Bohrschablone verwenden.
Montageort auswählen
Beachten Sie bei der Auswahl des Montageortes für
den COMmander Guard folgende Gesichtspunkte:
Achten Sie darauf, dass der COMmander Guard in
die Überwachung integriert wird, sowohl im Zustand
„extern scharf", als auch im Zustand „intern scharf".
Der COMmander Guard darf nur in geschlossenen,
trockenen Räumen betrieben werden.
Über dem Gehäuse muss ein Freiraum von mindes-
tens 150 mm bleiben, damit der Deckel aufgesetzt
bzw. entfernt werden kann.
Zur Stromversorgung wird nahe am Montageort
eine frei zugängliche 230-V-Schutzkontaktsteck-
dose benötigt. Vergewissern Sie sich, dass die
Schutzkontaktsteckdose ordnungsgemäß ange-
schlossen ist (nach VDE 0100). An denselben
Stromkreis dürfen weder Außensteckdosen noch
eine Außenbeleuchtung angeschlossen werden.
Der COMmander Guard sollte sich in unmittelbarer
Nähe des/der NTBA befinden, um lange Übertra-
gungswege zwischen den Geräten zu vermeiden
(das mitgelieferte ISDN-Anschlusskabel hat eine
Länge von ca. 1 m). Sollte dies nicht der Fall sein,
ist eine feste Verdrahtung (S
Geräten notwendig.
Die Umgebungstemperatur muss zwischen 0°C und
+ 40°C liegen.
Das Gerät darf keiner direkten Sonnenbestrahlung
ausgesetzt sein.
Die Luftfeuchtigkeit darf zwischen 10% und 75%
betragen.
Es darf keine Kondensation stattfinden.
Das Gerät muss vor Spritzwasser und übermäßi-
gem Staubanfall geschützt sein.
Vermeiden Sie außerdem mechanische Belastun-
gen (z. B. Vibrationen) und die Nähe von Geräten,
die elektromagnetische Felder ausstrahlen oder
empfindlich auf diese reagieren (z. B. Rundfunk-
empfangsgeräte, Amateurfunkanlagen o. Ä.).
Montagechassis an der Wand befestigen
Halten Sie das Montagechassis an die zur Befesti-
gung vorgesehene Stelle und markieren Sie die
Bohrlöcher durch die sechs zur Befestigung vorge-
sehenen Löcher an der Wand
Vergewissern Sie sich, dass im Bereich der Markie-
rungen keine Versorgungsleitungen oder Kabel ver-
legt sind.
Bohren Sie die Befestigungslöcher mit einem
Durchmesser von 6 mm.
Befestigen Sie nun das Montagechassis mithilfe der
Schrauben und Dübel an der Wand.
Der COMmander Guard muss senkrecht und
e
außerdem so an der Wand befestigt werden, dass
sich der auf dem Montagechassis aufgedruckte
Zusammensetzen der Gehäusekompo-
nenten
Sitzt das Montagechassis fest an der Wand, können
die Baugruppenträger wieder aufgesetzt werden.
Damit das Kabel der Gehäusebuchse nicht einge-
klemmt wird, rollen Sie es nahe der Buchse im Kabel-
raum zusammen. Halten Sie den aufzusetzenden Bau-
gruppenträger schräg mit der oberen Kante zur Wand
hin und hängen Sie ihn oben in das Montagechassis
ein
unteren Teil des Baugruppenträgers auf das Monta-
gechassis bis die Verriegelung einrastet. Haben Sie
beide Baugruppenträger wieder aufgesetzt, stellen Sie
die Steckverbindung zwischen Basisplatine (Platine 1)
und Netzteil wieder her und verbinden Sie den 10-poli-
gen Stecker der V.24-Gehäusebuchse wieder mit der
Pfostenbuchse auf der Basisplatine
17 auf Seite
-Bus) zwischen den
0
(Abb.
15).
Hinweis „oben" (siehe Pfeil in
det.
Vorbereitung, Montage des Gehäuses
(Abb.
16). Anschließend klappen Sie auch den
I-27).
Abb. 15: Bohrlöcher markieren
Abb. 16: Baugruppenträger aufsetzen
I-25
(Punkt
in Abb.
Abb.
15) oben befin-
