Inhaltszusammenfassung für Auerswald COMmander Basic 19''

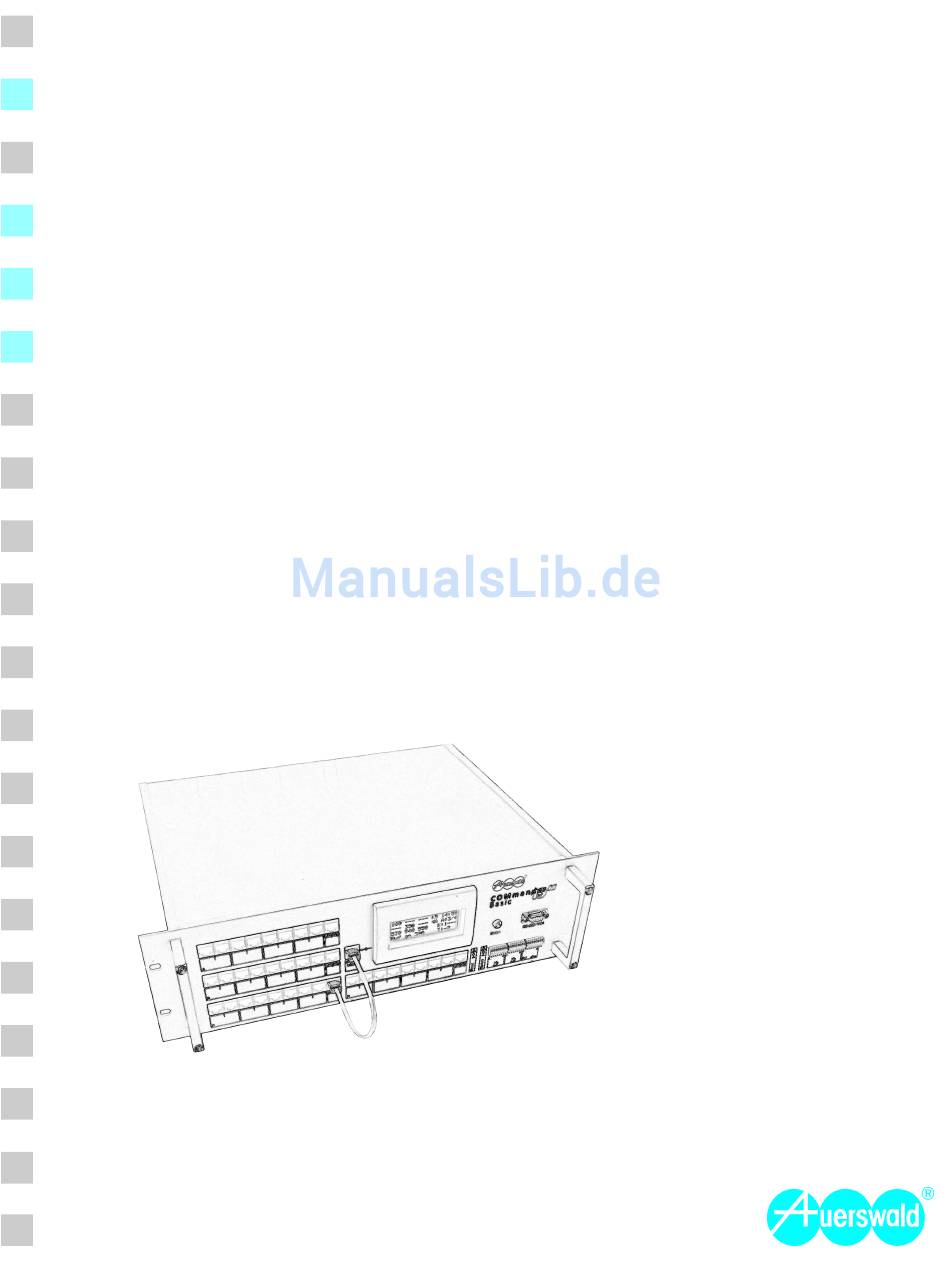

- Seite 1 Ergänzende Informationen zum Installations- und Konfigurationshandbuch Modulare ISDN-Tk-Anlage COMmander Basic 19"...
-
Seite 2: Inhaltsverzeichnis
Technische Daten .........................................16 Copyright Weitergabe und Vervielfältigung dieser Bedienanleitung, sowie Verwertung und Mitteilung des Inhalts, auch auszugsweise, ist nur mit unserer ausdrücklichen Genehmigung gestattet. Zuwiderhandlung verpflichtet zu Schadenersatz. Alle Rechte vorbehalten. ˆ Auerswald GmbH & Co. KG, 38162 Cremlingen, 2003... -
Seite 3: Anschluss Und Erste Inbetriebnahme
Die in der Abbildung zu sehende Beschriftung können Sie mit dem bei- liegenden Bleistift vornehmen. Für die erste Inbetriebnahme können Sie hier direkt vier ISDN-Telefone oder Auerswald-Systemtelefone anschließen. Display Für die Verlegung eines internen S -Busses ziehen Sie bitte das Kapitel Anschluss der ISDN-Geräte am internen S... -
Seite 4: Computeranschluss Und Softwareinstallation
S -Port Installieren Sie anschließend auf dem betreffenden PC die Konfigurati- onssoftware COMset von der Auerswald Mega CD. Legen Sie die CD in das CD-ROM-Laufwerk ein. Sofern das CD-Setup nicht automatisch nach dem Einlegen der CD startet, betätigen Sie jetzt den Startknopf unten links in der Task- leiste und wählen Sie „Ausführen“. -
Seite 5: Anschluss Am Ntba
Starten Sie nun das Konfigurationsprogramm COMset über das zugehörige Symbol auf dem Desktop oder über „Start ... Pro- gramme ... Auerswald ... COMset“. (Ggf. nach dem Start den Dialog „Konfiguration laden“ abbrechen.) Stellen Sie im Menü unter „Optionen...Schnittstelle“ die von Ihnen verwendete Schnittstelle ein. - Seite 6 Wenn Sie die im Auslieferzustand von der Tk-Anlage verge- benen internen Rufnummern gern beibehalten möchten, laden Sie die bestehende Konfiguration aus der Anlage statt eine neue Konfiguration zu öffnen (mit dem Button „Öffnen“ und anschließend „Anlage“). Am rechten Rand sind fünf Module auf den Steckplätzen A-E dar- gestellt.
- Seite 7 Eingabe-Taste bestätigen, mit der linken Maus- taste das Feld mit der Rufnummer markieren und die Funktion durch Betätigung der rechten Maustaste einleiten). An den einzelnen Auerswald-Systemtelefonen, ISDN-Telefo- nen sowie ISDN-PC-Karten muss die hier vergebene interne Rufnummer als 1. MSN eingetragen werden (ziehen Sie bitte die Bedienungsanleitung des betreffenden Gerätes zu Rate;...
-
Seite 8: Gehäuse Öffnen Und Schließen
Gehäuse öffnen und schließen Die Tk-Anlage ist fertig vorkonfektioniert. Sie müssen das Gehäuse nur ACHTUNG: Das Gehäuse darf nur vom Instandhalter geöff- öffnen, wenn Sie weitere Module montieren, S -Ports umkonfigurieren net werden. (intern/extern/Abschlusswiderstände) oder Systemdisplay- Achten Sie darauf, dass beim Öffnen des Gehäuses immer der Kontrast einstellen möchten. -
Seite 9: Anlage Um- Oder Aufrüsten
Anlage um- oder aufrüsten Die Basisplatine der Tk-Anlage verfügt über vier universelle Modul- Die einzelnen Module werden im Installations- und Konfigurationshand- steckplätze (A bis D, im Grundausbau sind A und B belegt) für folgende buch ausführlich beschrieben. Folgende Grenzwerte müssen beim Auf- Module: rüsten mit weiteren Modulen beachtet werden: das COMmander 4S... -
Seite 10: Vorhandene Module Herausziehen
Abb. 13: Frontplattenverbindung herstellen Wenn Sie vorhandene Module tauschen möchten, lesen Sie bitte platz C eingesetzt. Führen Sie nun das kürzeste der noch ungenutzten zunächst das Kapitel Vorhandene Module herausziehen auf Seite Verbindungskabel durch die Kabeldurchführungen der Adapterplatinen von Steckplatz A und B. Schließen Sie dann den Stecker an die Adap- Entfernen Sie die bisher nicht genutzten Flachbandkabel aus den terplatine von Steckplatz C an (Abb. -

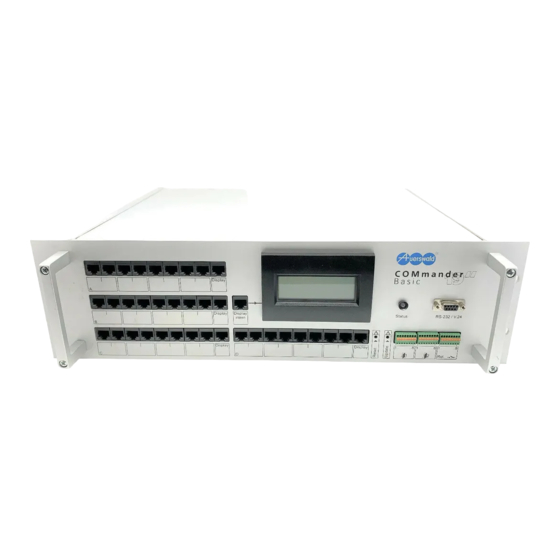

Seite 11: Beschreibung Der Frontplatte
Beschreibung der Frontplatte --- 319 320 --- --- Display 300 --- 500 --- --- 444 --- --- 447 --- --- --- --- --- 299 Display Display Status RS-232 / V.24 intern Display Display Rel. Abb. 15: Frontplatte des COMmander Basic 19" Westernbuchsen für den Anschluss an das Modul auf dem „Informationsmonitor“... -
Seite 12: Taster Und Leds
Taster und LEDs Die Taster für Hardware-Reset und automatisches Anlagen-Software- Aus: Die Tk-Anlage ist ausgeschaltet bzw. von der Versorgungsspan- Update sind sowohl bei geöffnetem Gehäuse auf der Basisplatine als nung getrennt. auch bei geschlossenem Gehäuse mit einem geeigneten Werkzeug Grün: Die Tk-Anlage ist betriebsbereit. (z. -
Seite 13: Sternanordnung (Kurzer Passiver Bus)
Sternanordnung (kurzer passiver Bus) Bei der Sternanordnung werden am internen S -Port über zwei ein- In beiden Anschlussdosen müssen Abschlusswiderstände geschaltet zelne Leitungen zwei Anschlussdosen angeschlossen, wobei die Lei- werden. Die Abschlusswiderstände des betreffenden S -Ports werden tungslänge jeweils bis zu 75 m betragen darf. ausgeschaltet (siehe Abb. -
Seite 14: Punkt Zu Punkt Verdrahtung
Abschlusswiderstände COMmander 4S -Modul max. 75 m max. 75 m Abb. 21: Sternanordnung (kurzer passiver Bus mit CAT 5) Punkt zu Punkt Verdrahtung Bei der Punkt zu Punkt Verdrahtung wird nur eine einzelne Anschluss- Reflexionen auftreten, ist eine Leitungslänge von bis zu 1000 m mög- dose am internen S -Port angeschlossen. -
Seite 15: Anschluss Der Analogen Geräte
Anschluss der analogen Geräte Bei der Installation der Leitungen und Anschlussdosen haben Sie meh- rere Möglichkeiten, was die Auswahl des Materials angeht. Drei Varian- Abb. 24: Kontaktbelegung der Westernbuchsen ten – ausgehend von einem vorhandenen Patchfeld – sollen hier mit (analoger Port) ihren Vor- und Nachteilen vorgestellt werden. -
Seite 16: Technische Daten
Beachten Sie bei Kabeln, die Sie aus der Rückwand des COMmander Basic 19" herausführen, dass Sie diese nicht zu kurz zu halten und damit das Heraus- ziehen des Gehäuses aus dem Rack unmöglich machen. Achten Sie auf die nötige Zugentlastung (Verschraubung festziehen;...
