Anschluss des Systemdisplays SD-420
Auf der Platine sind zwei Anschlussklemmenpaare mit
der Bezeichnung DIS1 und DIS2 für den Anschluss
von zwei Systemdisplays SD-420 (Sonderzubehör von
Auerswald) vorgesehen.
Anschluss der ISDN-Geräte am internen S
Zum Lieferumfang des COMmander Guard gehört ein
Erweiterungsmodul S
interner oder externer S
(siehe
S0E-4308 auf Seite
Ein interner S
wie ein ISDN-Anschluss mit der Anschlussart Mehrge-
räteanschluss. So dürfen Sie auch hier bis zu acht
ISDN-Geräte (z. B. ISDN-Telefone, ISDN-PC-Karten)
anschließen, max. vier davon ohne eigene Span-
nungsversorgung (trifft auf die meisten ISDN-Telefone
zu). Alle Geräte sollten zugelassene Euro-ISDN-
Geräte sein, um eine sichere Funktionalität zu gewähr-
leisten. Auch das Systemtelefon smar-tel-i (Zubehör
von Auerswald) wird am internen S
a b a b
Dis1 Dis2
E-4308, das wahlweise als
0
-Port geschaltet werden kann
0
Kapitel Montage des Erweiterungsmoduls
I-28).
-Port bietet ähnliche Voraussetzungen
0
0
Abb. 25: Anschließen
Ein Systemdisplay ist genauso wie die analogen Tele-
fone nur über eine fest installierte TAE-Anschlussdose
mit dem COMmander Guard zu verbinden (siehe
tel Anschluss der analogen Geräte auf Seite
Anschlussstecker des Systemdisplays wird in eine
Buchse mit F-Codierung gesteckt

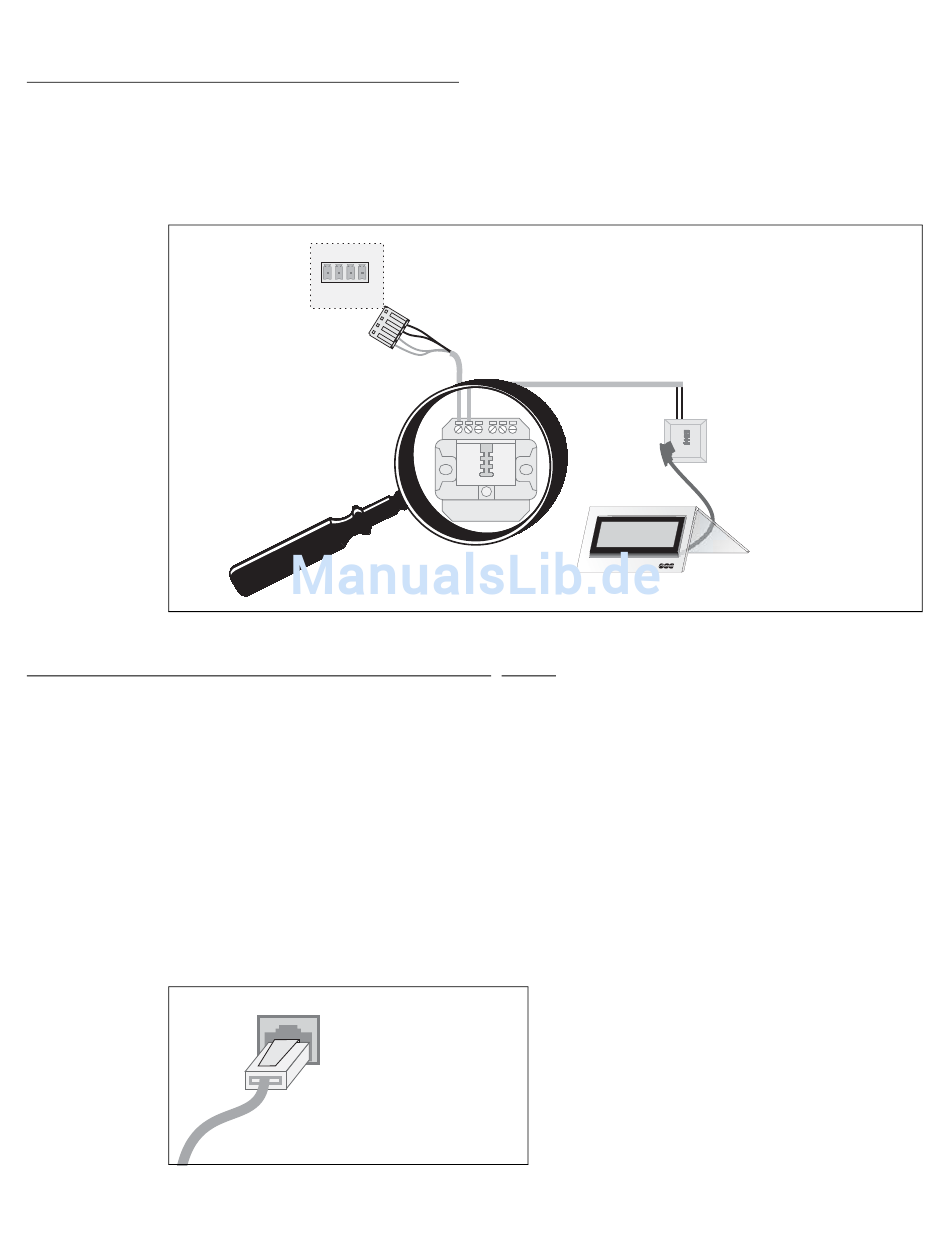

Abb. 24: Anschluss TAE-Dose für SD-420
1 2 3 4 5 6
F
-Port
0
Am internen S
Geräten über fest installierte ISDN-Steckdosen an den
vier Klemmen b2, b1, a1 und a2 (siehe
tion weiterer ISDN-Steckdosen auf Seite
Darüber hinaus steht Ihnen eine Westernbuchse zur
Verfügung. Diese erlaubt den direkten Anschluss eines
ISDN-Gerätes oder einer ISDN-Mehrfachsteckdose an
den COMmander Guard.
Das Anschlusskabel eines ISDN-Gerätes darf maximal
10 m lang sein. Es ist mit einem Westernstecker aus-
gestattet, den Sie, wie in
ISDN-Anschluss-Einheit IAE stecken. (Möchten Sie
den Westernstecker wieder aus der IAE herausziehen,
müssen Sie, um ihn zu lösen, gleichzeitig auf den
-Port betrieben.
Hebel drücken.) Bei ISDN-Geräten mit eigener Span-
nungsversorgung stellen Sie dann die Verbindung zum
230-V-Netz her.
Anschließend müssen alle ISDN-Geräte eingerich-
tet werden (siehe
auf Seite
Ein ISDN-Gerät direkt am
COMmander Guard
Wenn Sie nur ein einziges ISDN-Gerät an den internen
S
-Port anschließen möchten, können Sie die auf der
0
Leiterplatte zur Verfügung stehende Westernbuchse
verwenden. Das Anschlusskabel darf maximal 10 m
lang sein.
Installation Telefone und Sonderzubehör
F
100 199 200
K2 12:10
_40 410 420
A:4/4
___ ___ 599
TK1___
Anrufschutz
-Port erfolgt der Anschluss von ISDN-
0
Abb. 25
Kapitel Einrichten der ISDN-Geräte
I-35).
I-31
Kapi-
I-30). Der
(Abb.
24).
Kapitel Installa-
I-32).
zu sehen, in die
