Das a/b-Modul: Beschreibung und Anschlusshinweise

Das COMmander 8a/b-Modul ist einmal im Lieferumfang des
COMmander Basic enthalten. Es enthält Anschlussklemmen für 8 ana-
loge Teilnehmer. Hier können analoge Impulswahl- oder Mehrfrequenz-
wahltelefone, Funktelefone (DECT, schnurlose Telefone), FAX-Geräte,
Modems, Anrufbeantworter usw. angeschlossen werden.
Außerdem können Sie a/b-Türsprechstellen sowie analoge Adapter
(Auerswald Box für Internet-Telefonie oder GSM-Gateway für Mobil-
funk) anschließen.
Im Lieferumfang der Tk-Anlage ist ein COMmander 8a/b-Modul enthal-
ten. Dieses erlaubt den Anschluss von acht analogen Telefonen, Fax-
geräten usw. Der Anschluss dieser Geräte erfolgt über fest installierte
TAE-Anschlussdosen, welche
JYY 0,6 mm) mit den Klemmenpaaren verbunden werden. Pro Teilneh-
mer bzw. pro Anschlussdose benötigen Sie ein Adernpaar. Bei Verwen-
dung des Aderndurchmessers 0,6 mm dürfen die Leitungen zwischen
der Tk-Anlage und den Anschlussdosen bis zu 800 m lang sein.
Das a/b-Modul: Beschreibung und Anschlusshinweise

Beschreibung des COMmander 8a/b-Moduls

Anschluss der analogen Geräte (Telefon, Fax und andere)
über Fernmeldekabel
Mit einem Telefon, das CLIP im analogen T-Net unterstützt, kann die
analoge Rufnummernübermittlung an den Teilnehmeranschlüssen
genutzt werden.
Zusätzlich steht eine Anschlussklemme für ein Systemdisplay SD-420
(Sonderzubehör von Auerswald) zur Verfügung.

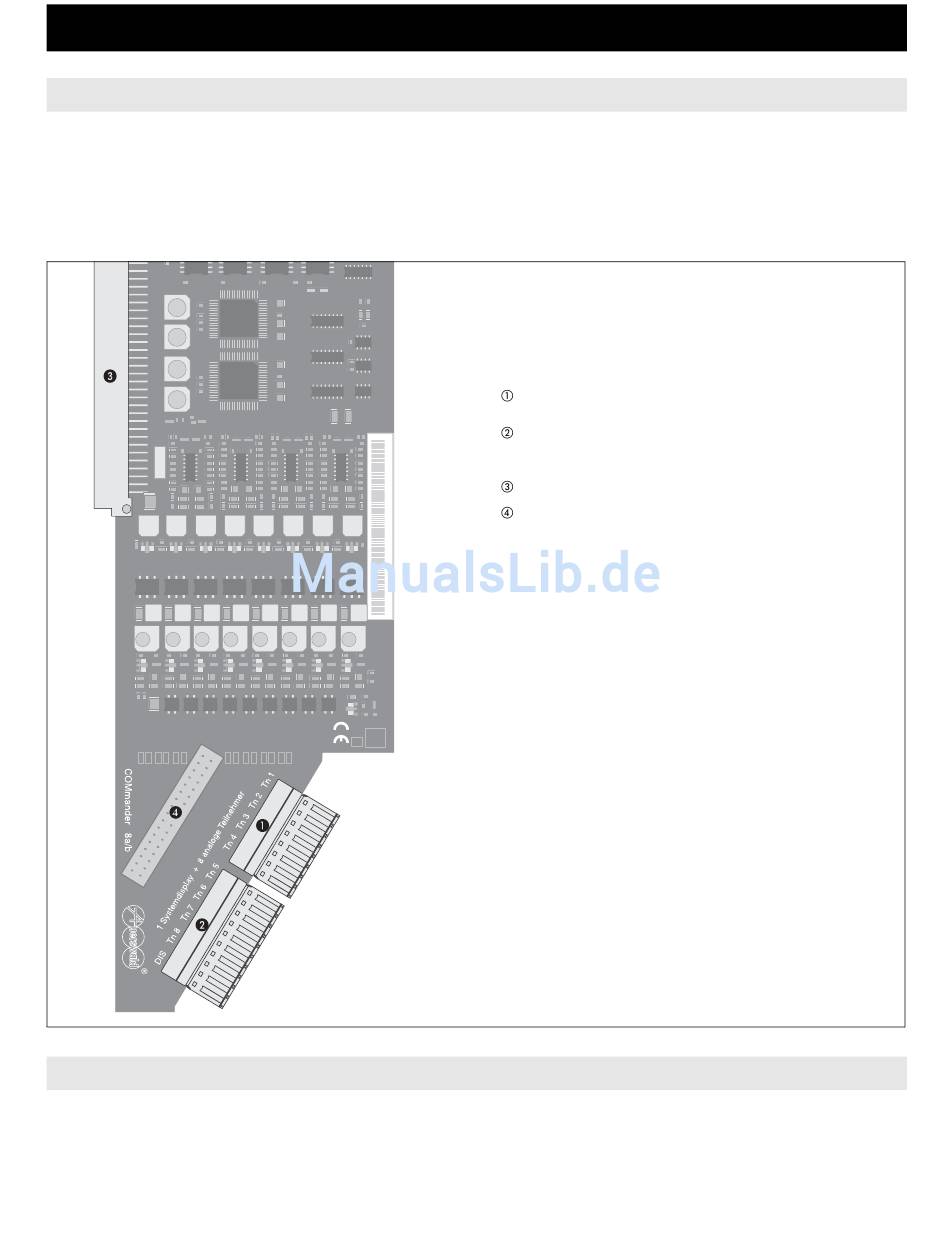

Abb. 30: COMmander 8a/b-Modul
Klemmen (abziehbar) zum Anschluss von 4 analogen Endgerä-
ten (bezeichnet mit Tn 1 bis 4).
Klemmen (abziehbar) zum Anschluss von 4 analogen Endgerä-
ten (bezeichnet mit Tn 5 bis 8) und einem Systemdisplay
SD-420 (bezeichnet mit DIS).
Stecker zum Aufstecken auf die Basisplatine.
Stecker für die Verbindung zur Frontplatte der 19 Zoll-Version.
Um Störeinflüssen vorzubeugen, verlegen Sie die Leitungen sorgfältig
und verdrillen Sie die Adernpaare. Vermeiden Sie außerdem längere
Parallelführung der Leitungen, insbesondere neben Stromversorgungs-
(z. B. leitungen.
Wenn Sie lediglich Telefone oder Kombifaxgeräte anschließen möch-
ten, sind TAE-Einfachdosen mit F-Codierung (eine mit „F" bezeichnete
Buchse) ausreichend. Für den Anschluss von Faxgeräten, Modems
25
