Signaltyp (AI2)
Signaltyp (AI2)
Sollwertquelle
Interner Sollwert
Analogeingang (AI2)
CIF-Modul
Analogeingang (AI2)
Signaltyp
Drucksensorbereich
Drucksensortyp
74
1.
„Externe Schnittstellen"
2.
„Analogeingang AI2"

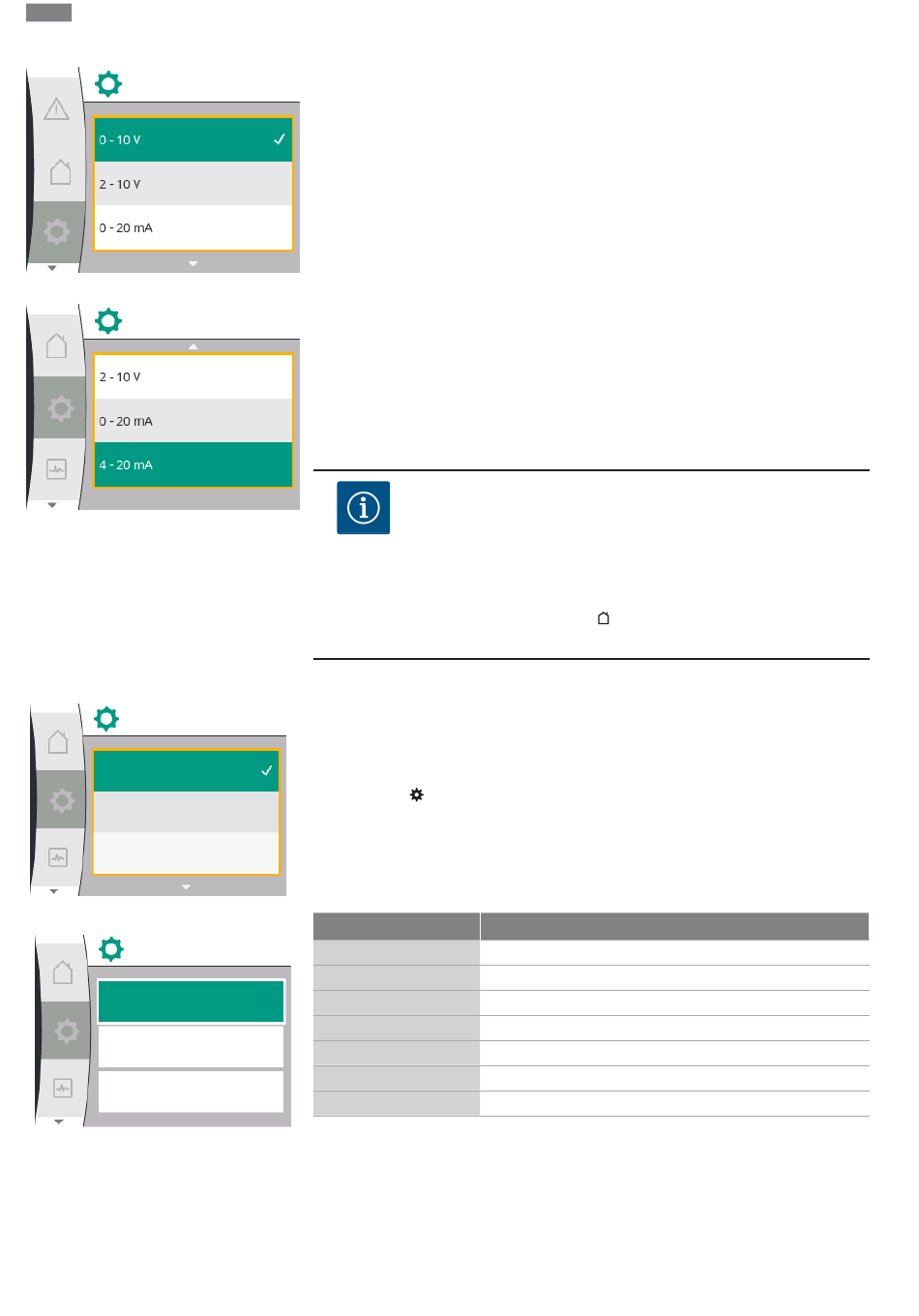

Es erscheint der Menüpunkt „Signaltyp" mit folgenden Auswahlmöglichkeiten:
•
0 – 10 V
•
2 – 10 V
•
0 – 20 mA
•
4 – 20 mA
Sollwert-Signalquellen (AI2):
•
0 – 1 0 V : Spannungsbereich von 0 – 10 V zur Übertragung von Sollwerten.
•
2 – 10 V: Spannungsbereich von 2 – 10 V zur Übertragung von Sollwerten. Liegt die
Spannung unter 1 V, wird der Motor ausgeschaltet und ein Kabelbruch erkannt (siehe
Übersicht der Übertragungsfunktionen).
•
0 – 20 mA: Stromstärkenbereich von 0 – 20 mA zur Übertragung von Sollwerten.
•
4 – 20 mA: Stromstärkenbereich von 2 – 20 mA zur Übertragung von Sollwerten. Liegt die
Stromstärke unter 2 mA, wird der Motor ausgeschaltet und ein Kabelbruch erkannt (siehe
Übersicht der Übertragungsfunktionen).
HINWEIS
Nach Auswahl einer der externen Quellen ist der Sollwert an diese externe
Quelle gekoppelt und kann im Sollwert-Editor oder im Homescreen nicht
mehr verstellt werden. Diese Kopplung kann im Menü „Sollwertquelle"
wieder aufgehoben werden. Die Sollwertquelle muss dann wieder auf „In-
terner Sollwert" eingestellt werden. Die Kopplung zwischen externer Quel-
le und Sollwert wird sowohl im
blau gekennzeichnet. Die Status-LED leuchtet ebenfalls blau.
Verwendung des Analogeingangs als Vorlaufdruck-Sensoreingang:
Wenn die Funktion „Variabler Druck p-v" oder die optionale Funktion „Wassermangelerken-
nung über Druckgeber" eingeschaltet ist, kann der AI2 nicht als Sollwertquelle für den Regel-
betrieb konfiguriert werden (die Option ist dann ausgegraut).
In diesem Fall wird die Konfiguration des AI2 für die Verwendung des Druckgebers im Menü
„Einstellungen"
verfügbar.
Universal
1.3
1.3.4
1.3.4.1
1.3.4.2
1.3.4.3
1.3.4.3/1
1.3.4.3/2
1.
„Externe Schnittstellen"
2.
„Analogeingang (AI2)"
Die folgenden Optionen sind konfigurierbar:
•
Signaltyp
•
Drucksensorbereich
•
Drucksensortyp
Einbau- und Betriebsanleitung • Drive for Wilo-Helix2.0-VE / Wilo-Medana CH3-LE • Ed.03/2024-02
Homescreen, als auch im Sollwerteditor
Displaytext
Externe Schnittstellen
Analogeingang (AI2)
Signaltyp (AI2)
Drucksensorbereich (AI2)
Drucksensortyp (AI2)
Absolut Drucksensor
Relativ Drucksensor
