de
10

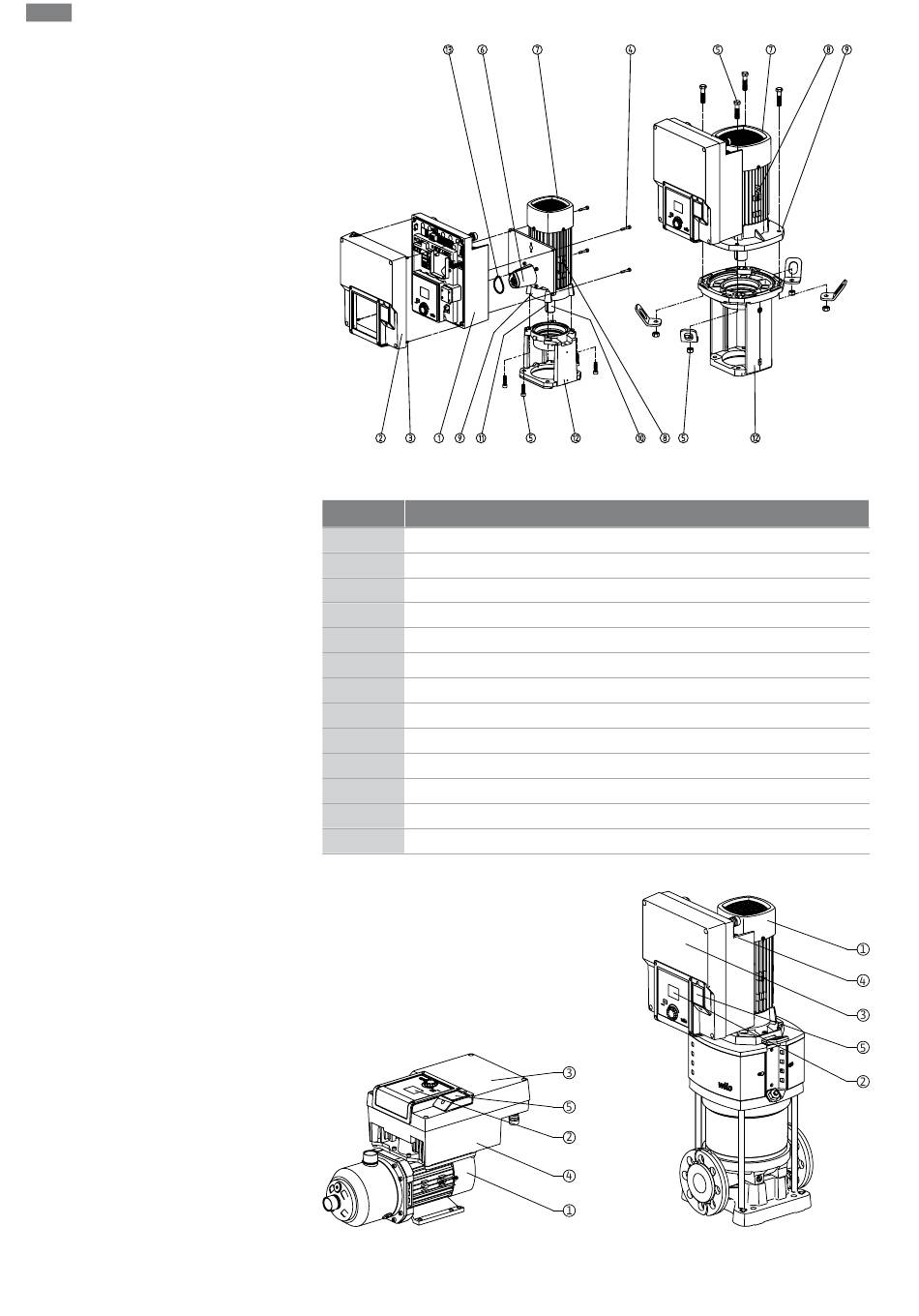

Fig. 1: Hauptbauteile
Nr.
Bauteil
1
Elektronikmodul-Unterteil
2
Elektronikmodul-Oberteil
3
Befestigungsschrauben des Elektronikmodul-Oberteils, 4x
4
Befestigungsschrauben des Elektronikmodul-Unterteils, 4x
5
Befestigungsschrauben des Motors, Hauptbefestigung, 4x
6
Motoradapter für Elektronikmodul
7
Motorgehäuse
8
Befestigungspunkte für Transportösen am Motorgehäuse, 2x
9
Motorflansch
10
Motorwelle
11
Passfederwelle
12
Laterne
13
O-Ring
Tab. 1: Anordnung der Hauptbauteile
Fig. 2: Antriebsübersicht
Einbau- und Betriebsanleitung • Drive for Wilo-Helix2.0-VE / Wilo-Medana CH3-LE • Ed.03/2024-02
