4.2
Technische Daten
Eigenschaft
Elektrischer Anschluss
Einbau- und Betriebsanleitung • Drive for Wilo-Helix2.0-VE / Wilo-Medana CH3-LE • Ed.03/2024-02
Pos.
Bezeichnung
1
Motor
2
Grafisches Display
3
Elektronikmodul
4
Elektrischer Lüfter
5
Wilo-Connectivity Inter-
face
Tab. 2: Beschreibung der Pumpe
1.
Der Motor mit montiertem Elektronikmodul kann relativ zur Laterne gedreht werden.
Dazu die Angaben in Kapitel „Zulässige Einbaulagen und Änderung der Bauteilanord-
nung vor Installation" beachten.
2.
Das Display kann nach Bedarf in 90°-Schritten gedreht werden. (siehe Kapitel „Elektri-
scher Anschluss").
3.
Elektronikmodul
4.
Ein ungehinderter und freier Luftstrom muss rund um den elektrischen Lüfter gewähr-
leistet sein. (siehe Kapitel „Installation").
5.
Zur Installation des „Wilo-Smart Connect module BT", siehe Kapitel "Installation Wilo-
Smart Connect module BT".

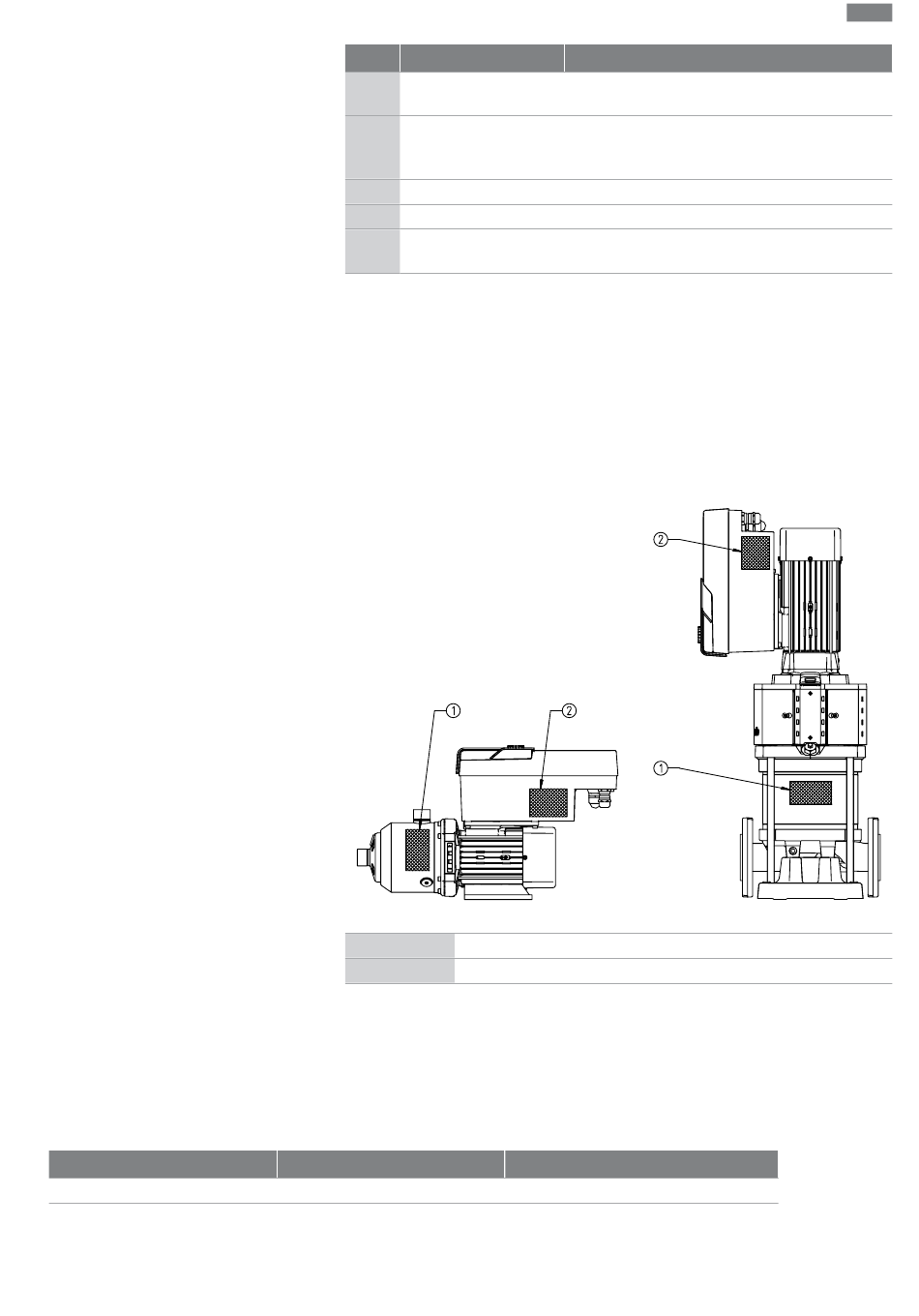

Fig. 3: Typenschilder
1
2
Tab. 3: Typenschilder
•
Auf dem Pumpentypenschild befindet sich eine Seriennummer. Sie muss z. B. für die Er-
satzteilbestellung angegeben werden.
•
Das Antriebstypenschild befindet sich auf der Seite des Elektronikmoduls. Der elektri-
sche Anschluss muss entsprechend den Angaben auf dem Antriebstypenschild ausge-
legt werden.
Wert
Erklärung
Antriebseinheit. Bildet zusammen mit dem Elektro-
nikmodul den Antrieb.
Informiert über Einstellungen und den Zustand der
Pumpe. Selbsterklärende Bedienoberfläche zur Ein-
stellung der Pumpe.
Elektronikeinheit mit grafischem Display
Kühlt das Elektronikmodul.
Optionale Schnittstelle
Pumpentypenschild
Antriebstypenschild
Hinweis
de
11
