Notbetriebs-
drehzahl
3800 /Min
Sollwertquelle
Interner Sollwert
Analogeingang (AI2)
CIF-Modul
Regelungseinstellungen
Notbetriebs-Drehzahl
Sollwertquelle
Ersatzsollwert
Ersatzsollwert
Regelungseinstellungen
No-Flow Stop: EIN/AUS
No-Flow Stop: Grenzwert
Pumpe: EIN/AUS
Einbau- und Betriebsanleitung • Drive for Wilo-Helix2.0-VE / Wilo-Medana CH3-LE • Ed.03/2024-02
Universal
1.1.8

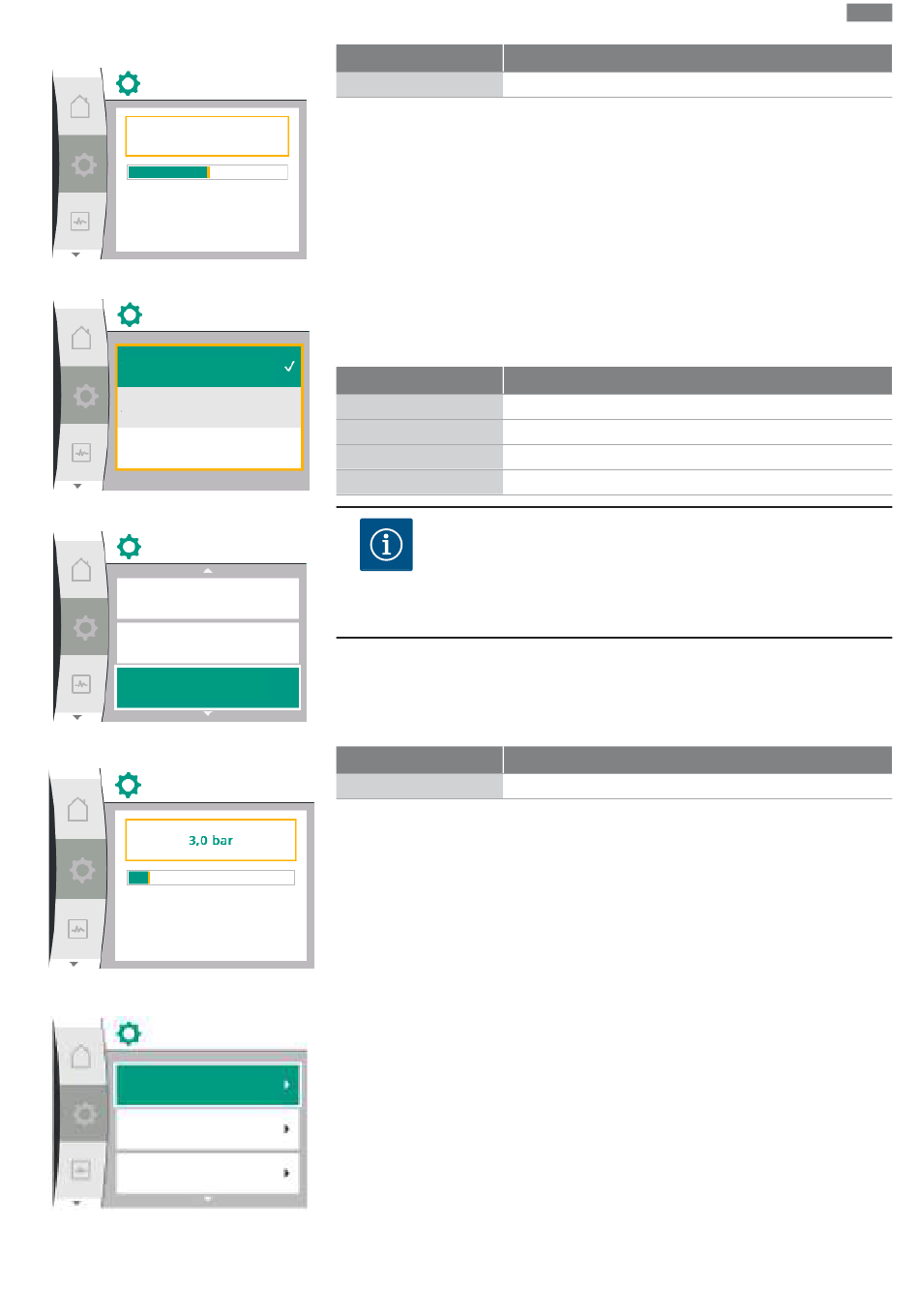

Sollwertquelle einstelllen
Bei den Sollwertquellen kann zwischen „Interner Sollwert" (Sollwert kann im Display einge-
stellt werden), „Analogeingang AI2" (Sollwert von externer Quelle) oder einem „CIF-Modul"
gewählt werden.
Universal
1.1.9
1.1.9/1
1.1.9/2
1.1.9/3
HINWEIS
Ein CIF-Modul kann nur als Sollwertquelle gewählt werden, wenn ein CIF-
Modul verbaut ist. Der Menüpunkt ist sonst nicht anwählbar („ausge-
graut"). Wird der Sollwert über den „Analogeingang AI2" eingestellt, kann
der Analogeingang im Menü „Einstellungen" konfiguriert werden.
Wenn eine externe Sollwertquelle (Analogeingang oder CIF-Modul) gewählt wird, erscheint
der Menüpunkt „Ersatzsollwert". Hier kann ein fester Sollwert vorgegeben werden, der im Fall
eines Ausfalls der Sollwertquelle (z. B. Kabelbruch am Analogeingang, keine Kommunikation
zum CIF-Modul) für die Regelung verwendet wird.
Universal
1.1.10
No-Flow Stop: EIN/AUS
Wenn der No-Flow Stop eingeschaltet ist, erscheint ein zusätzlicher Einstellpunkt zur Konfi-
guration von „No-Flow Stop: Grenzwert".
Beim Bestätigen des Menüpunkts „No-Flow Stop" kann zwischen Ausschalten und Einschal-
ten gewählt werden. Bei Auswahl von Einschalten erscheint ein weiterer Menüpunkt „No-
Flow Stop Grenzwert". Hier kann der Durchflussgrenzwert eingestellt werden.
Displaytext
Notbetriebsdrehzahl
Displaytext
Sollwertquelle
Interner Sollwert
Analogeingang (AI2)
CIF-Modul
Displaytext
Ersatzsollwert
