P

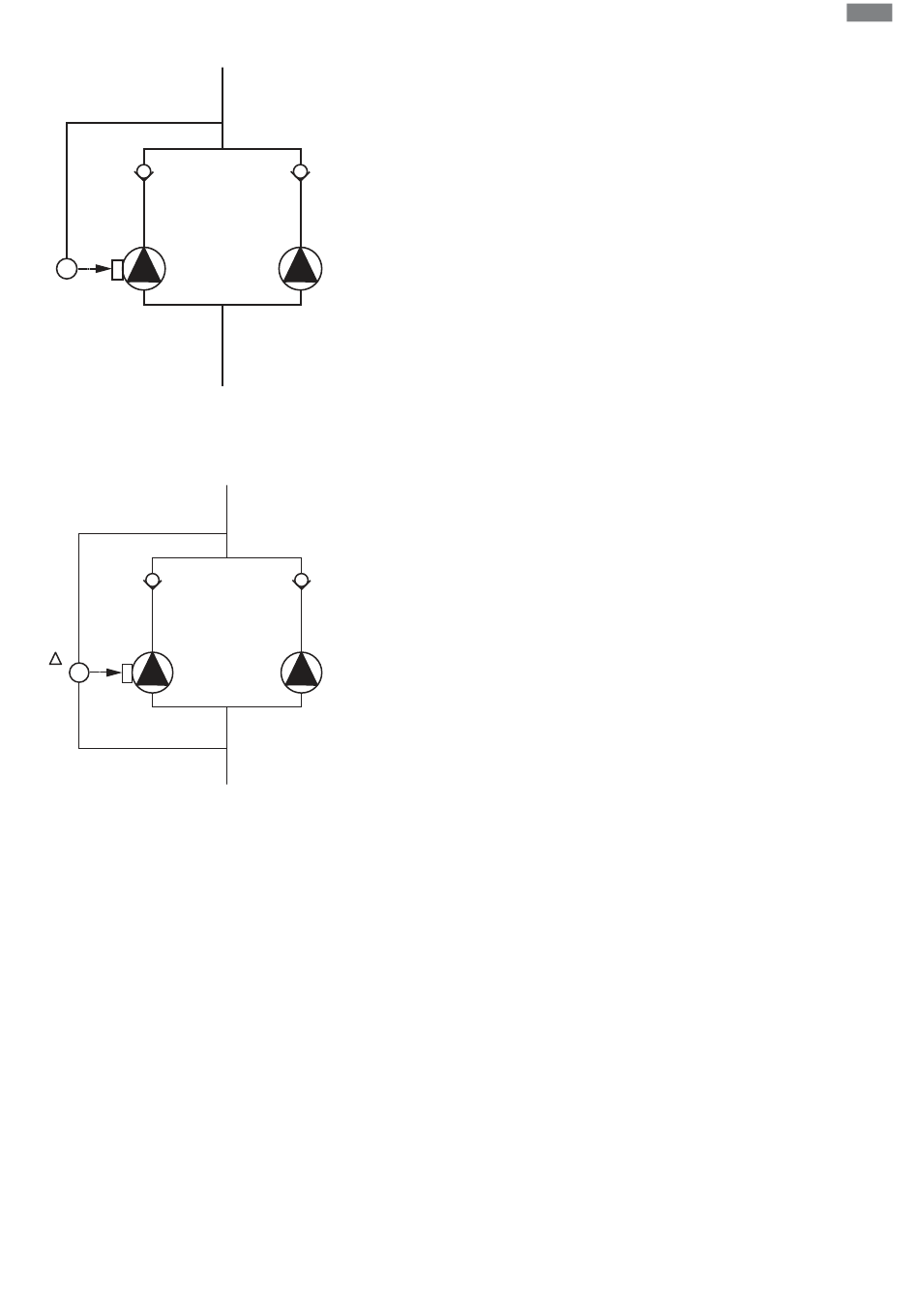

Fig. 8: Beispiel für den Anschluss eines Rela-
tivdrucksensors im gemeinsamen Sammel-
rohr
P
Fig. 9: Beispiel für den Anschluss eines Diffe-
renzdruckgebers im gemeinsamen Sammel-
rohr
5.8
Installation und Position von zu-
sätzlich anzuschließenden Senso-
ren
Einbau- und Betriebsanleitung • Drive for Wilo-Helix2.0-VE / Wilo-Medana CH3-LE • Ed.03/2024-02
Beispiel zweier Einzelpumpen als Doppelpumpe im gemeinsamen Sammelrohr mit Relativ-
drucksensor:
Die Hauptpumpe ist die in Fließrichtung linke Pumpe. An dieser Pumpe den Druckgeber an-
schließen! Die beiden Einzelpumpen müssen zu einer Doppelpumpe miteinander verbunden
und konfiguriert werden. Siehe Kapitel „Doppelpumpenbetrieb".
Die Messpunkte des Relativdruckgebers müssen im gemeinsamen Sammelrohr auf der
Druckseite der Doppelpumpenanlage liegen.
Beispiel zweier Einzelpumpen als Doppelpumpe im gemeinsamen Sammelrohr mit Differenz-
drucksensor:
Die Hauptpumpe ist die in Fließrichtung linke Pumpe. An dieser Pumpe den Differenzdruck-
geber anschließen! Die beiden Einzelpumpen müssen zu einer Doppelpumpe miteinander
verbunden und konfiguriert werden. Siehe Kapitel „Doppelpumpenbetrieb".
Die Messpunkte des Differenzdruckgebers müssen im gemeinsamen Sammelrohr auf der
Saug- und Druckseite der Doppelpumpenanlage liegen.
In folgenden Fällen müssen in den Rohrleitungen Fühlerhülsen für die Aufnahme der ver-
schiedenen Sensoren installiert werden:
•
Druckgeber
•
Weitere Sensoren
Druckgeber:
Bei p-c-Regelbetrieb die Messpunkte des Relativdrucksensors auf der Druckseite der Pum-
pe installieren. Das Kabel an den Analogeingang 1 anschließen.
Bei dp-c- oder dp-v-Regelbetrieb die Messpunkte des Differenzdrucksensors auf der
Saug- und Druckseite der Pumpe installieren. Das Kabel an den Analogeingang 1 anschlie-
ßen.
Im Pumpenmenü wird der Differenzdrucksensor konfiguriert.
Bei p-v-Regelbetrieb den ersten Messpunkt des Relativdrucksensors auf der Druckseite der
Pumpe installieren. Das zugehörige Kabel an den Analogeingang 1 anschließen.
Den zweiten Messpunkt des Absolut- oder Relativdrucksensors auf der Saugseite der Pum-
pe installieren. Das zugehörige Kabel an den Analogeingang 2 anschließen.
Mögliche Sensortypen saugseitig:
de
17
