3 Einzelkomponenten

3.1 Systemeinheiten

Die Systemeinheit vereint alle Einzelkomponenten in sich zu einem kompakten Gerät. Es besteht aus dem Gehäu-
se mit integriertem Basisboard. Die Schnittstellen sind vorderseitig hinter der orangenen Fronttüre bzw. oberseitig
leicht zugänglich. Die Systemeinheiten gibt es in den Größen mit 1, 2 und 5 Card Slots.
Die Frontklappe ist im Lieferumfang der Systemeinheit nicht enthalten und muss extra bestellt werden, siehe "Front-
klappen" auf Seite 181.

3.1.1 5PC910.SX01-00

3.1.1.1 Allgemeines

• Steckplatz für eine Buseinheit mit 1 PCI oder 1 PCIe Slot
• Einschub für 1 Slide-in compact Laufwerk
• Einschub für 2 Interface Optionen
• SDL/DVI/Monitor- und DisplayPort-Schnittstelle
• CFast Slot
3.1.1.2 Bestelldaten
Bestellnummer Kurzbeschreibung
Systemeinheiten
5PC910.SX01-00 1-Slot APC910 Systemeinheit
Erforderliches Zubehör
Buseinheiten
5AC901.BX01-00 APC910 1-Slot Bus - 1 PCI
5AC901.BX01-01 APC910 1-Slot Bus - 1 PCI Express x8
CPU Boards
5PC900.TS77-00 CPU Board Intel Core i7 3615QE 2,3 GHz - Quad Core - Chipset
QM77 - Für APC910
5PC900.TS77-01 CPU Board Intel Core i7 3612QE 2,1 GHz - Quad Core - Chipset
QM77 - Für APC910
5PC900.TS77-02 CPU Board Intel Core i7 3555LE 2,5 GHZ - Dual Core - Chipset
QM77 - Für APC910
5PC900.TS77-03 CPU Board Intel Core i7 3517UE 1,7 GHz - Dual Core - Chipset
QM77 - Für APC910
5PC900.TS77-04 CPU Board Intel Core i5 3610ME 2,7 GHz - Dual Core - Chipset
QM77 - Für APC910
5PC900.TS77-05 CPU Board Intel Core i3 3120ME 2,4 GHz - Dual Core - Chipset
QM77 - Für APC910
5PC900.TS77-06 CPU Board Intel Core i3 3217UE 1,6 GHz - Dual Core - Chipset
QM77 - Für APC910
5PC900.TS77-07 CPU Board Intel Celeron 847E 1,1 GHz - Dual Core - Chipset
HM76 - Für APC910
5PC900.TS77-08 CPU Board Intel Celeron 827E 1,4 GHz - Single Core - Chipset
HM76 - Für APC910
5PC900.TS77-09 CPU Board Intel Celeron 1020E 2,2 GHz - Dual Core - Chipset
HM76 - Für APC910
5PC900.TS77-10 CPU Board Intel Celeron 1047UE 1,4 GHz - Dual Core - Chipset
HM76 - Für APC910
Feldklemmen
0TB103.9 Stecker 24 VDC - 3-polig female - Schraubklemme 3,31 mm²
0TB103.91 Stecker 24 VDC - 3-polig female - Federzugklemme 3,31 mm²
Hauptspeicher
5MMDDR.1024-03 SO-DIMM DDR3, 1024 MByte
5MMDDR.2048-03 SO-DIMM DDR3, 2048 MByte
5MMDDR.4096-03 SO-DIMM DDR3, 4096 MByte
5MMDDR.8192-03 SO-DIMM DDR3, 8192 MByte
Kühlkörper
5AC901.HS00-00 APC910 Kühlkörper, aktiv
5AC901.HS01-00 APC910 Kühlkörper, passiv
Optionales Zubehör
Frontklappen
5AC901.FF01-00 Frontklappe für APC910 1-Slot - Orange
5AC901.FF01-01 Frontklappe für APC910 1-Slot - Dunkelgrau
5AC901.FF01-02 Frontklappe für APC910 1-Slot - Dunkelgrau - Ohne Logo
Interface Optionen
Automation PC 910 Anwenderhandbuch V 1.35

Tabelle 40: 5PC910.SX01-00 - Bestelldaten

Technische Daten • Einzelkomponenten

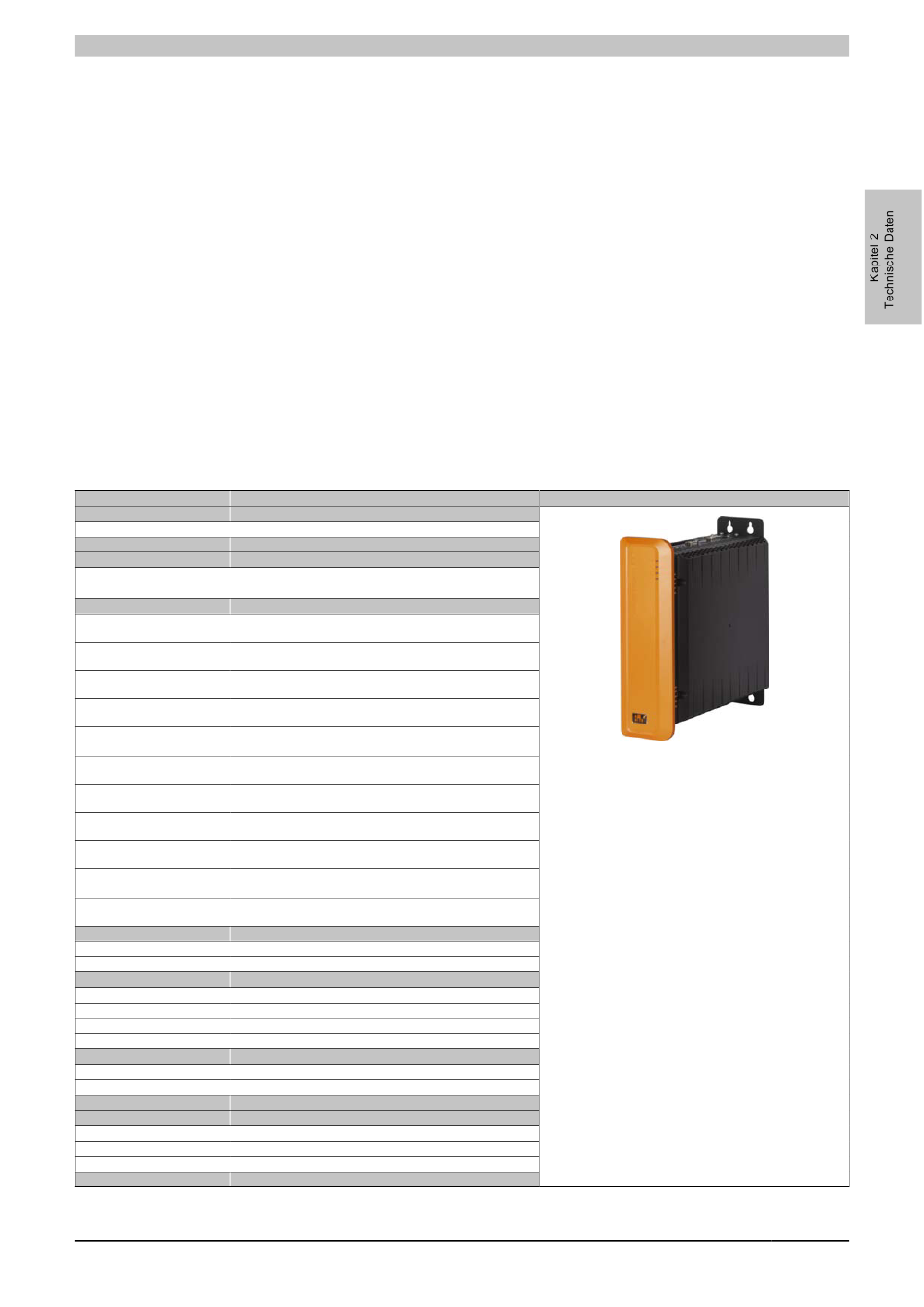

Abbildung
