Abbildung 195: 5Casdl.0Xxx-03 - Belegung; Tabelle 298: Aufbau Sdl Kabel Flex 5Casdl.0Xxx-03 - B&R Pc 910 Anwenderhandbuch

Zubehör • Kabel
8.4.1.6 Aufbau
Element
DVI
USB
Daten
Steueradern
8.4.1.7 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
TMDS Takt Abschirmung
TMDS Daten 0/XUSB1 Abschirmung
TMDS Daten 1/XUSB0 Abschirmung
TMDS Daten 2/SDL Abschirmung
346
Belegung Querschnitt
TMDS Daten 0 26 AWG
TMDS Daten 1 26 AWG
TMDS Daten 2 26 AWG
TMDS Takt 26 AWG
XUSB0 26 AWG
XUSB1 26 AWG
SDL 26 AWG
DDC Takt 24 AWG
DDC Daten 24 AWG
+5 V 24 AWG
Masse 24 AWG
Hot Plug Detect 24 AWG

Tabelle 298: Aufbau SDL Kabel flex 5CASDL.0xxx-03

Anschlussbelegung
DVI (24+1), male
TMDS Takt -
TMDS Takt +
XUSB1+
XUSB1-
TMDS Daten 0+
TMDS Daten 0-
Hot Plug Detect
Masse
+5V
XUSB0+
XUSB0-
TMDS Daten 1+
TMDS Daten 1-
DDC Takt
DDC Daten
SDL+
SDL-
TMDS Daten 2+
TMDS Daten 2-
Gesamtschirm

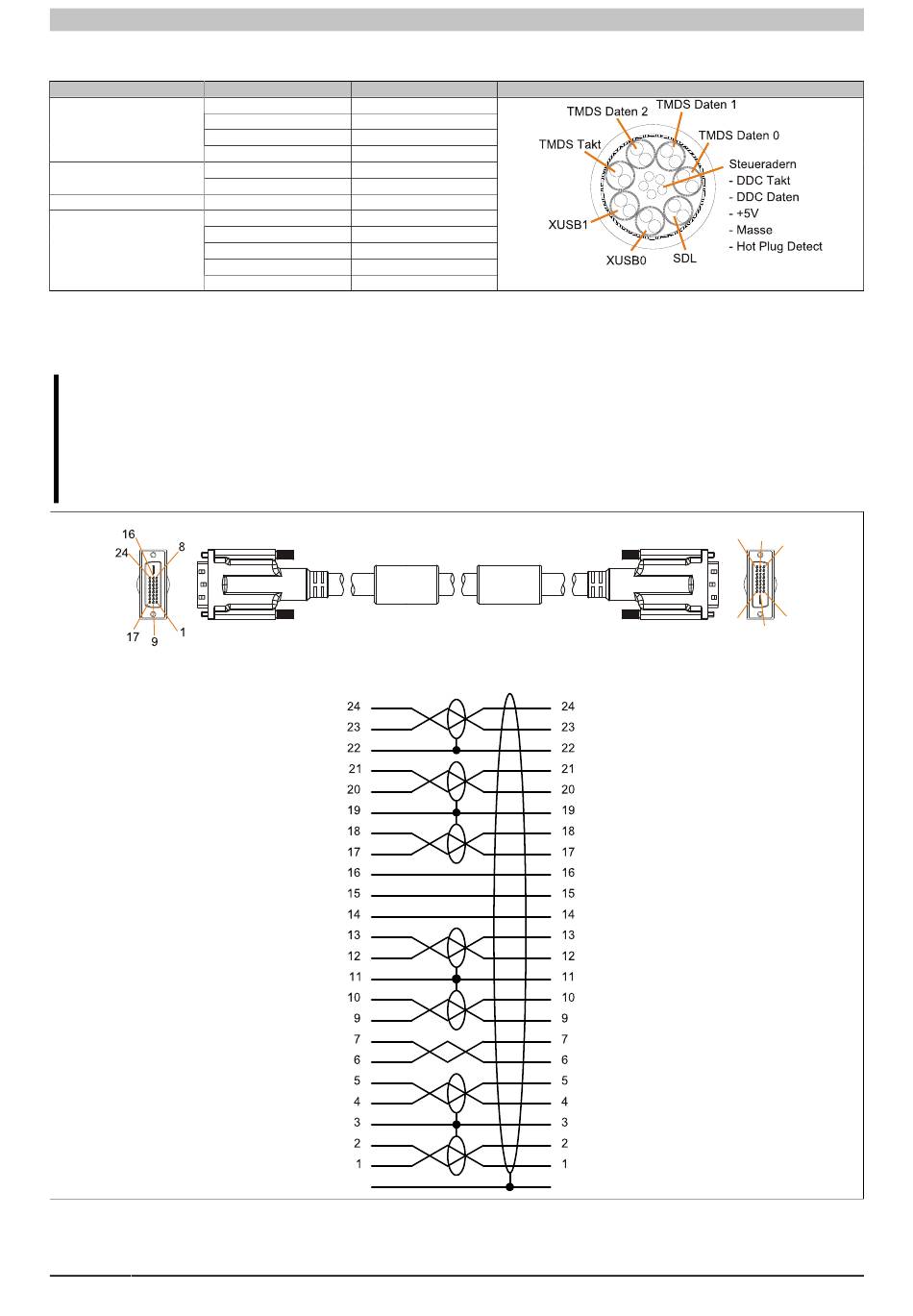

Abbildung 195: 5CASDL.0xxx-03 - Belegung

DVI (24+1), male
TMDS Takt -
TMDS Takt +
TMDS Takt Abschirmung
XUSB1+
XUSB1-
TMDS Daten 0/XUSB1 Abschirmung
TMDS Daten 0+
TMDS Daten 0-
Hot Plug Detect
Masse
+5V
XUSB0+
XUSB0-
TMDS Daten 1/XUSB0 Abschirmung
TMDS Daten 1+
TMDS Daten 1-
DDC Takt
DDC Daten
SDL+
SDL-
TMDS Daten 2/SDL Abschirmung
TMDS Daten 2+
TMDS Daten 2-
Gesamtschirm
