Inbetriebnahme • Konfiguration eines SATA RAID Verbundes mit dem internen RAID Controller

6 Konfiguration eines SATA RAID Verbundes mit dem internen RAID Controller

Die nachfolgende Softwarebeschreibung ist für den internen RAID Controller des QM77 Chipsatz gültig. Der HM76
Chipsatz bietet keine RAID Unterstützung.
Information:
B&R empfielt im SATA RAID Verbund ausschließlich die Verwendung des selben Laufwerk- Typs (Hard
Disk mit Hard Disk im Verbund; SSD mit SSD im Verbund; CFast mit CFast im Verbund).
Vorsicht!
Wird ein RAID Verbund mit SSDs oder CFast-Karten (mit MLC-Technologie) verwendet, ist auf die ma-
ximale Anzahl möglicher Schreibzyklen zu achten.
Um einen SATA RAID Verbund zu erstellen und in das „Configuration Utility" zu gelangen muss im BIOS die
Einstellung SATA Mode Selection im Menü "Advanced - SATA Configuration" auf RAID gesetzt werden.
Für die Konfiguration ist es notwendig in das BIOS des „Configuration Utility" einzusteigen. Nach dem POST
<Strg+I> Drücken um das RAID BIOS aufzurufen.
Automation PC 910 Anwenderhandbuch V 1.35

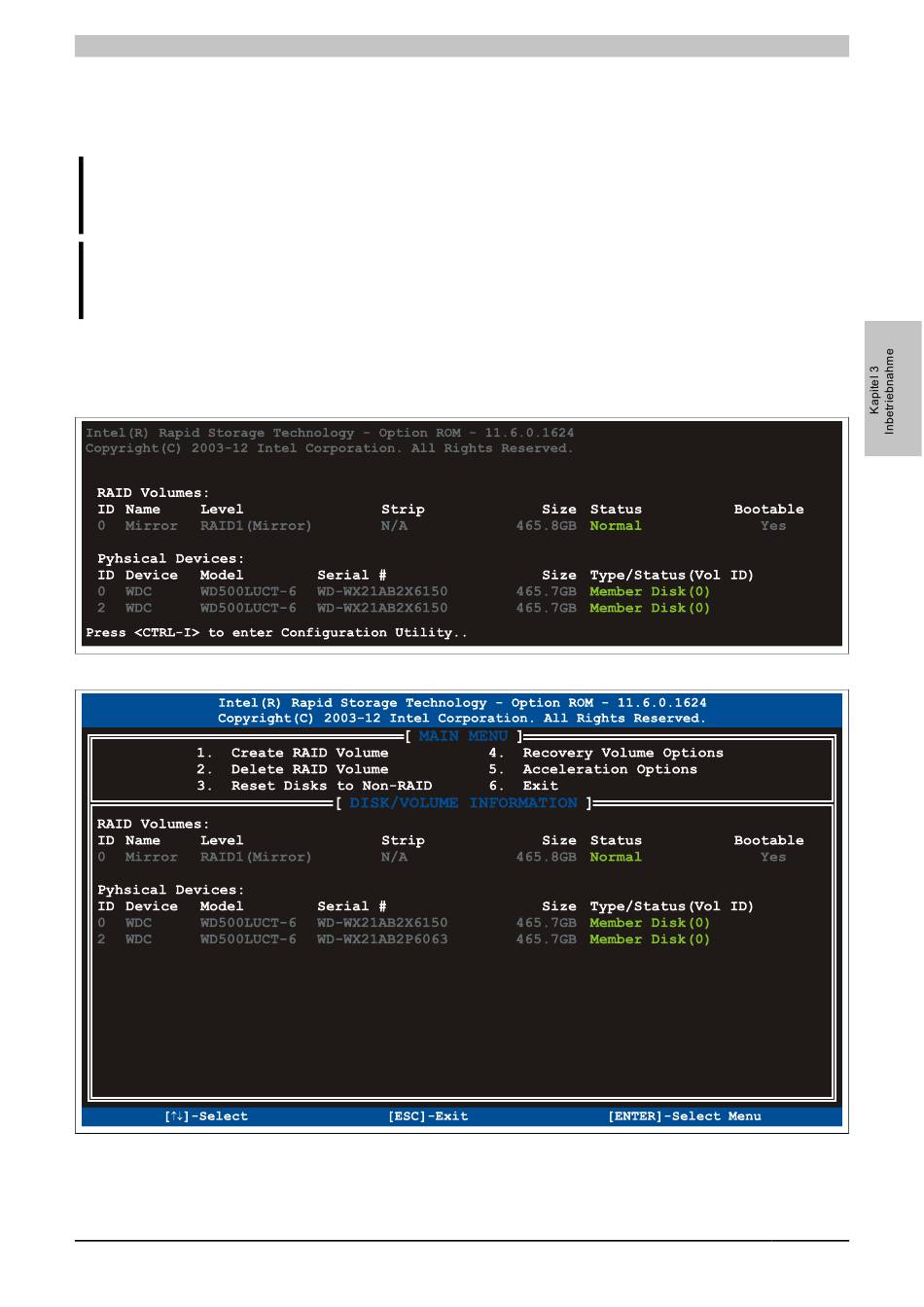

Abbildung 89: Configuration Utility - Boot

Abbildung 90: Configuration Utility - Übersicht
197
