Technische Daten • Einzelkomponenten
Bit Timing Register 1
00h
80h oder 00h
81h oder 01h
83h oder 03h
84h oder 04h
89h oder 09h
3.9.2.3.5 Abschlusswiderstand
An der IF Option ist bereits ein Abschlusswiderstand für die CAN Schnittstelle integriert. Mit einem Schalter wird der
Abschlusswiderstand zu- oder abgeschaltet, dazu ist es allerdings nötig die Systemeinheit zu öffnen. Ein aktivierter
Abschlusswiderstand wird durch eine gelb leuchtende LED angezeigt.
3.9.2.3.6 Treiber
Die CAN IF Option wird unter PVI für Windows XP Professional und Windows Embedded Standard 2009 unter-
stützt. Ab Windows 7 wird die Interface Option 5AC901.ICAN-00 von PVI V4.2.5 oder Windows CAN Treiber V3.0
unterstützt.
146
Bit Timing Register 0
14h
1Ch
1Ch
1Ch
1Ch
1Ch

Tabelle 119: CAN-Treibereinstellungen

Schalter für
Abschlusswiderstand
Abschlusswiderstand LED

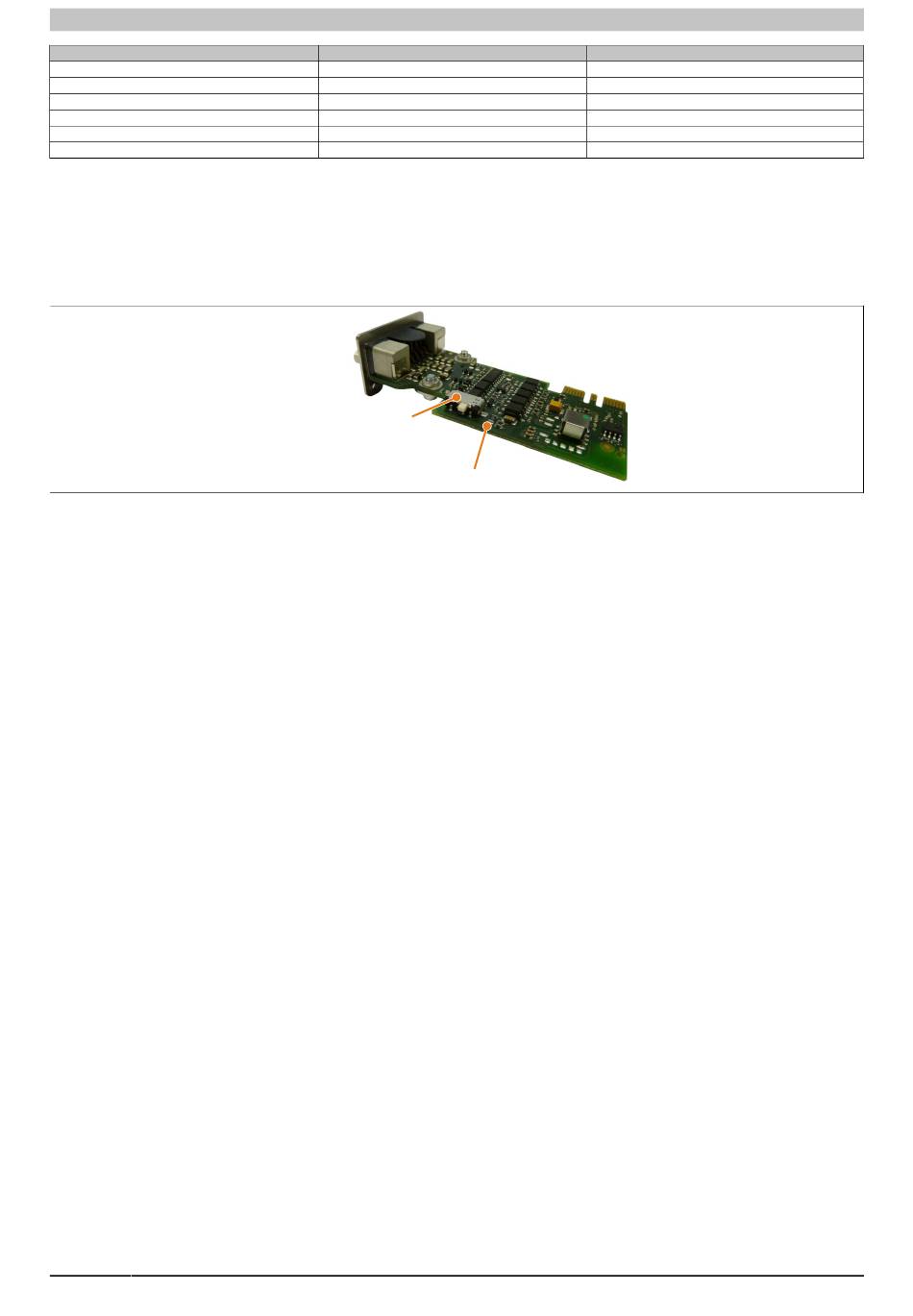

Abbildung 65: 5AC901.ICAN-00 - Abschlusswiderstand

Baudrate
1000 kBit/s
500 kBit/s
250 kBit/s
125 kBit/s
100 kBit/s
50 kBit/s
