3.10.3 5AC901.LSD3-00

3.10.3.1 Allgemeines
Die Monitor/Panel Option 5AC901.LSD3-00 verfügt über eine SDL3-Schnittstelle.
• SDL3-Schnittstelle
• Einbaukompatibel in APC910

3.10.3.1.1 SDL3-Betrieb

Die SDL3-Technologie (Smart Display Link 3) überträgt alle Kommunikationskanäle zwischen B&R Industrie PC
und Panel über ein Standard-Ethernet-Kabel bis zu 100 m. Zum Geräteanschluss wird ein RJ45-Stecker verwen-
det, dieser ist ideal für beengte Platzverhältnisse in Durchführungen und Tragarmsystemen.

SDL3-Betrieb mit SDL3 Transmitter

Beim SDL3-Betrieb mit einem SDL3 Transmitter im B&R Industrie PC erfolgt die gesamte Kommunikation zwischen
Automation Panel und B&R Industrie PC über ein einziges SDL3-Kabel.
Neben den Displaydaten werden Informationen von Touch Screen, Matrixtasten, LEDs und Service- und Diagnose-
daten übertragen. Das Automation Panel kann bis zu 100 m vom B&R Industrie PC entfernt montiert sein. USB 2.0
wird ebenfalls über diese Distanz übertragen und ist voll in den SDL3 integriert. Externe Anpassungsbaugruppen
sind dazu nicht notwendig.
Die Helligkeit des Displays kann über das ADI Control Center eingestellt werden.

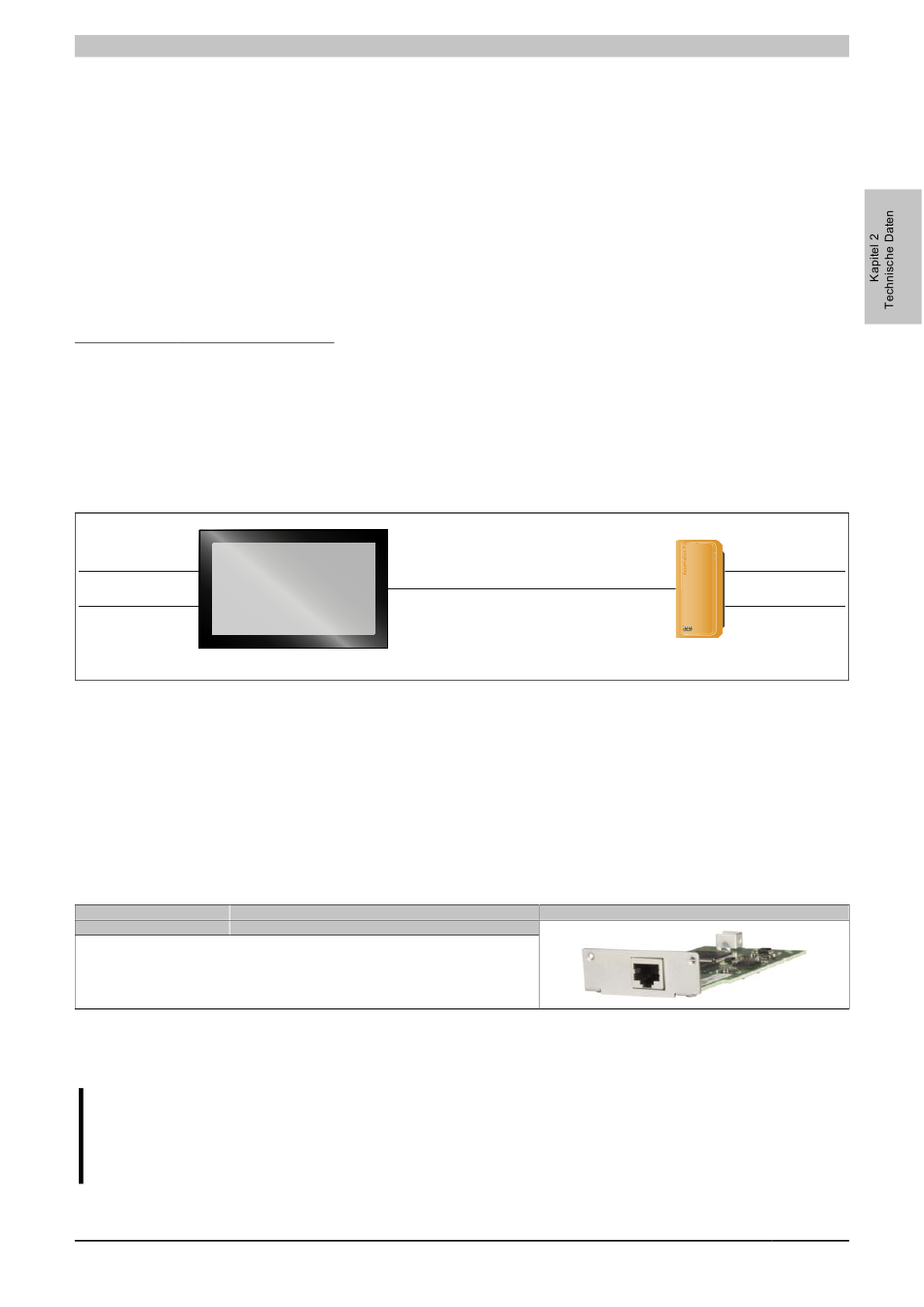

SDL3-Betrieb mit SDL3 Transmitter
Spannungsversorgung
Erdung
Automation Panel
mit SDL3 Receiver
Verfügbarkeit der Schnittstellen am Automation Panel mit SDL3 Receiver:
SDL3-Schnittstelle ✓ USB1, USB2
Maximale Kabellänge SDL3: 100 m

Voraussetzungen

• Automation Panel mit SDL3 Receiver
• B&R Industrie PC mit SDL3-Schnittstelle
• SDL3-Kabel
3.10.3.2 Bestelldaten
Bestellnummer Kurzbeschreibung
Monitor/Panel Optionen
5AC901.LSD3-00 SDL3 Transmitter
3.10.3.3 Technische Daten
Information:
Die nachfolgend angegebenen Kenndaten, Merkmale und Grenzwerte sind nur für dieses Zubehörteil
alleine gültig und können von denen zum Gesamtgerät abweichen. Für das Gesamtgerät, in dem z.B.
dieses Zubehör verbaut ist, gelten die zum Gesamtgerät angegebenen Daten.
Automation PC 910 Anwenderhandbuch V 1.35
✓ USB 2.0 Spannungsversorgung

Tabelle 149: 5AC901.LSD3-00 - Bestelldaten

Technische Daten • Einzelkomponenten
SDL3-Kabel
B&R Industrie PC
mit SDL3 Transmitter
✓ Erdung
Abbildung
Spannungsversorgung
Erdung
✓
