Abbildung 64: 5Ac901.I485-00 - Abschlusswiderstand; Tabelle 111: Rs485 Buslänge Und Übertragungsrate; Tabelle 112: Rs485 Kabel Anforderungen - B&R Pc 910 Anwenderhandbuch

Bei großen Leitungslängen kann es durch den Spannungsabfall zu größeren Potentialdifferenzen zwischen den
Busteilnehmern kommen, die die Kommunikation behindern. Dies kann durch mitführen der Masseleitung verbes-
sert werden.
3.9.1.3.6 Buslänge und Kabeltyp RS485
Die maximale Übertragungsrate von 115 kBit/s ist von der Kabellänge und vom verwendeten Kabeltyp abhängig.
Ausdehnung
1200 m
Vorzugsweise sollte das verwendete Kabelmaterial folgende Eigenschaften aufweisen bzw. nur geringfügig davon
abweichen um eine optimale Übertragungsrate zu erreichen.
RS485 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterquerschnitt
Außenmantel
Material
Eigenschaften
Gesamtschirmung
3.9.1.3.7 Abschlusswiderstand
An der IF Option ist bereits ein Abschlusswiderstand für die Serielle Schnittstelle integriert. Mit einem Schalter
wird der Abschlusswiderstand zu- oder abgeschaltet, dazu ist es allerdings nötig die Systemeinheit zu öffnen. Ein
aktivierter Abschlusswiderstand wird durch eine gelb leuchtende LED angezeigt.
Automation PC 910 Anwenderhandbuch V 1.35
Tabelle 111: RS485 Buslänge und Übertragungsrate
4x 0,25 mm² (24AWG/19), verzinnte Cu-Litze
1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze

Tabelle 112: RS485 Kabel Anforderungen

Schalter für
Abschlusswiderstand
Abschlusswiderstand LED

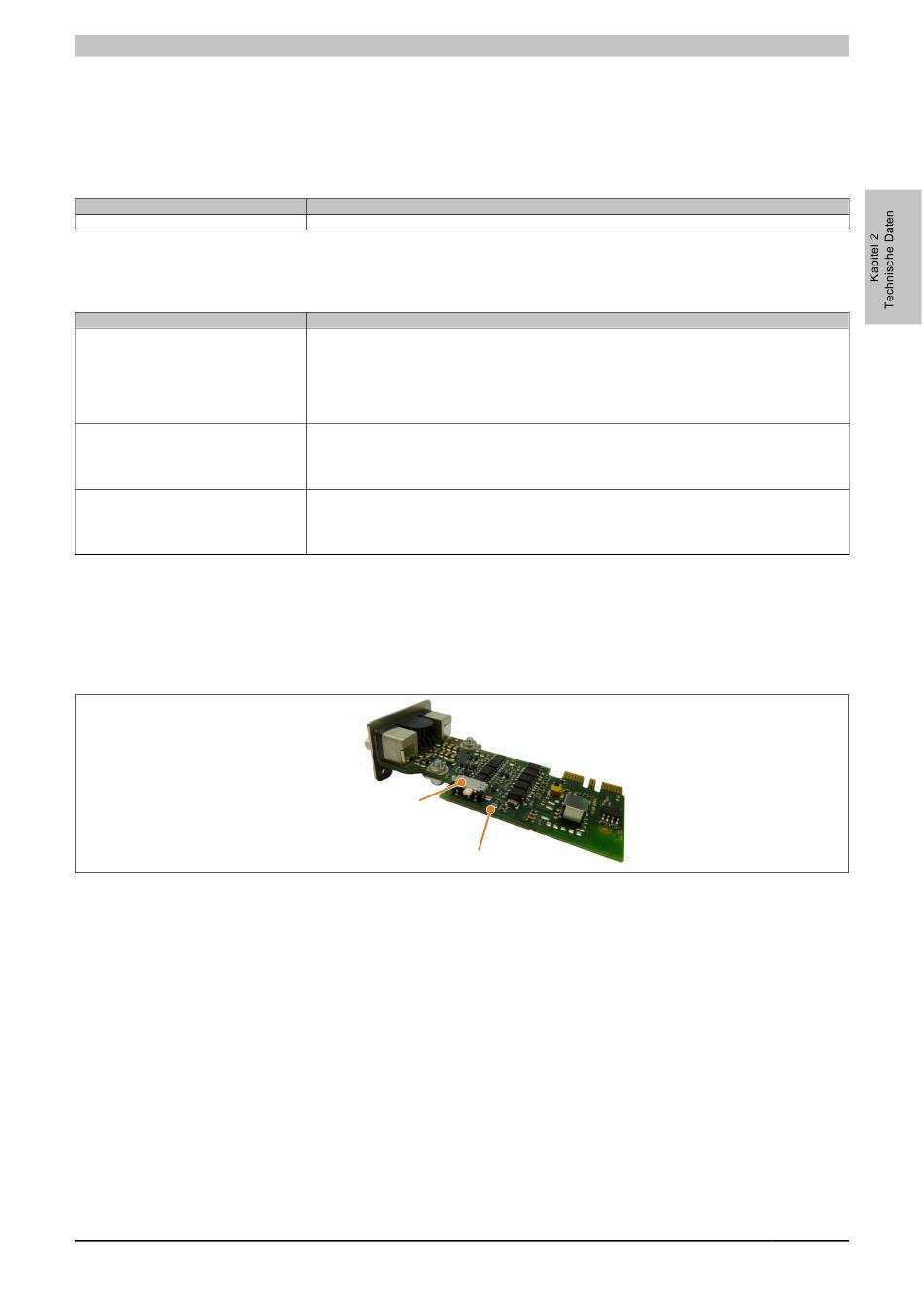

Abbildung 64: 5AC901.I485-00 - Abschlusswiderstand

Technische Daten • Einzelkomponenten
Übertragungsrate
typ. 115 kBit/s
Eigenschaft
PE
≤ 82 Ω/km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
PE
≤ 59 Ω/km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
143
