Technische Daten • Gesamtgerät

2.6.13 Status LEDs

Die Status LEDs befinden sich auf der Vorderseite der Systemeinheit.

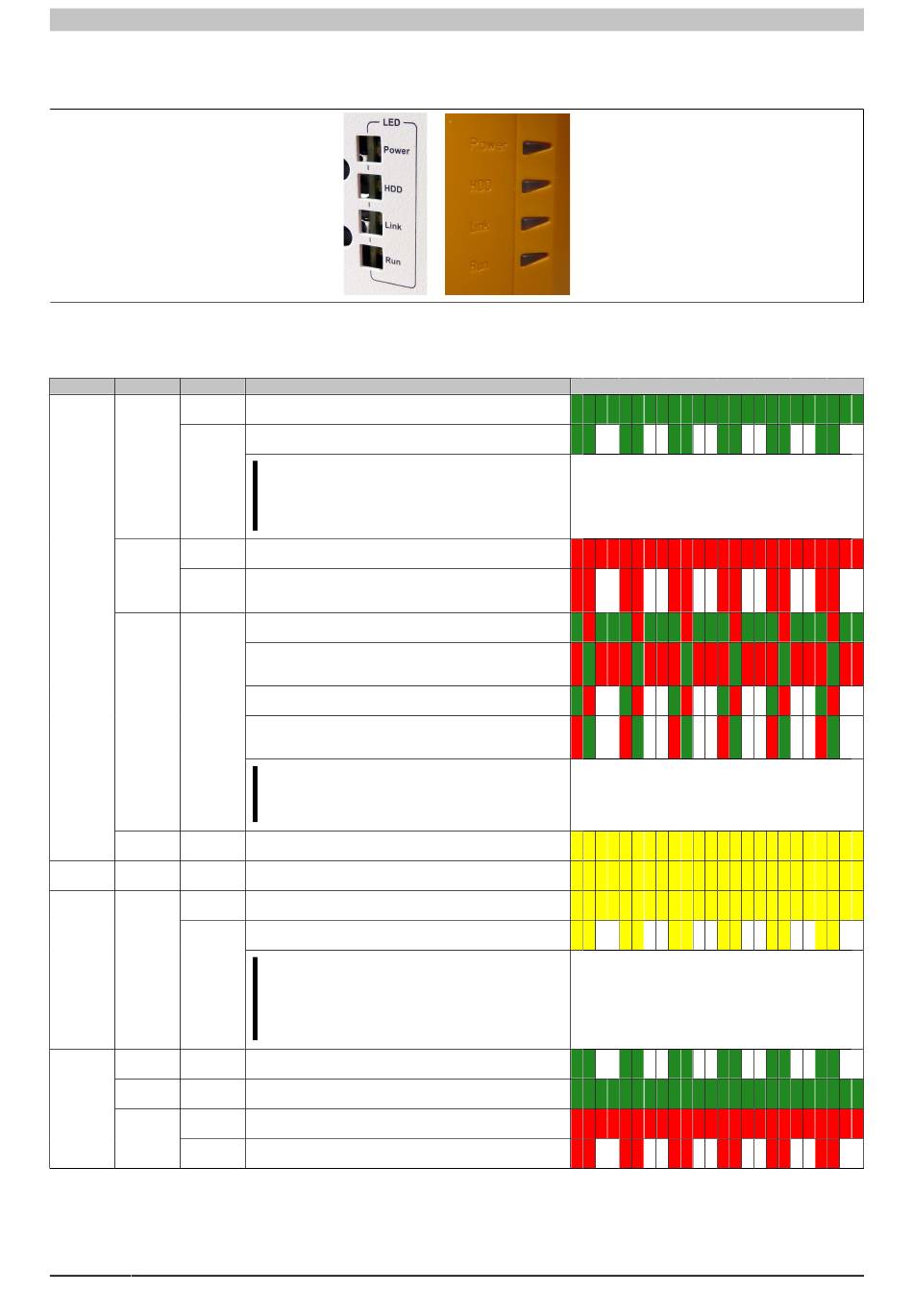

Für die Status LEDs wird folgender Zeitraster verwendet:
Kästchenbreite: 250 ms
Intervall- Wiederkehr: 500 ms; 2 Kästchen entsprechen somit einem Intervall
LED Farbe Status
Power Grün Ein
Blinkend
Rot Ein
Blinkend
Rot-Grün Blinkend
Gelb Ein
HDD Gelb Ein
Link Gelb Ein
Blinkend
Run Grün Blinkend
Grün Ein
Rot Ein
Blinkend
62
Bedeutung
Spannungsversorgung OK
Das Gerät ist hochgefahren, der Batteriestatus ist "BAD".
Information:
Nähere Informationen siehe "Batterie" auf Seite
64.
Das System befindet sich im Stromspar- (Standby) Modus (S5:
Soft-off Modus oder S4: Hibernate Modus -Suspend-to-Disk)
Der MTCX läuft, der Batteriestatus ist "BAD". Das System be-
findet sich im Stromspar- (Standby) Modus (S5: Soft-off Modus
oder S4: Hibernate Modus -Suspend-to-Disk).
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus OK, Spannungsversorgung OK
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus OK, Stromspar- (Standby) Modus (S5:
Soft-off Modus oder S4: Hibernate Modus -Suspend-to-Disk)
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus BAD, Spannungsversorgung OK
Fehlerhafter oder unvollständiger BIOS, MTCX oder I/O FPGA
Update, Batteriestatus BAD, Stromspar- (Standby) Modus (S5:
Soft-off Modus oder S4: Hibernate Modus -Suspend-to-Disk)
Information:
Ein Update ist erneut auszuführen.
Spannungsversorgung nicht OK; das System läuft im USV Be-
trieb.
Signalisiert einen Laufwerkszugriff (HDD, CFast)
Zeigt eine aktive SDL Verbindung am Panel Stecker an.
Eine aktive SDL Verbindung wurde durch einen Spannungs-
verlust der Displayeinheit unterbrochen.
Information:
Die Spannungsversorgung bzw. der Spannungsan-
schluss der angeschlossenen Displayeinheit ist zu
überprüfen.
Automation Runtime wird hochgefahren
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Applikation läuft
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Applikation in Service
Wird von Automation Runtime (ARemb und ARwin) gesteuert.
Es liegt eine Lizenzverletzung vor.

Tabelle 31: Daten Status LEDs
