Einbau In Wanddurchbrüche; Lieferumfang; Montage; Abbildung 178: Einbauausschnitt Usb Media Drive Mit Frontklappe - B&R Pc 910 Anwenderhandbuch

6.1.7 Einbau in Wanddurchbrüche
80
67,5
12,5
0

6.1.8 Lieferumfang

Anzahl Komponente
1 USB Media Drive Gesamtgerät
2 Hutschienenwinkel

6.1.9 Montage

Das USB Media Drive Laufwerk ist sowohl für den Tischbetrieb (aufgeklebte Gummifüße) als auch für den Betrieb
als Einbaugerät (2 Hutschienenwinkel werden beigepackt) geeignet.
6.1.9.1 Einbaulagen
weniger als 20° weniger als 20°
Automation PC 910 Anwenderhandbuch V 1.35
Außenkontur (Frontklappe)
Ausschnittmaße 183 ±0,5 mm x 55 ±0,5 mm
0 6,5

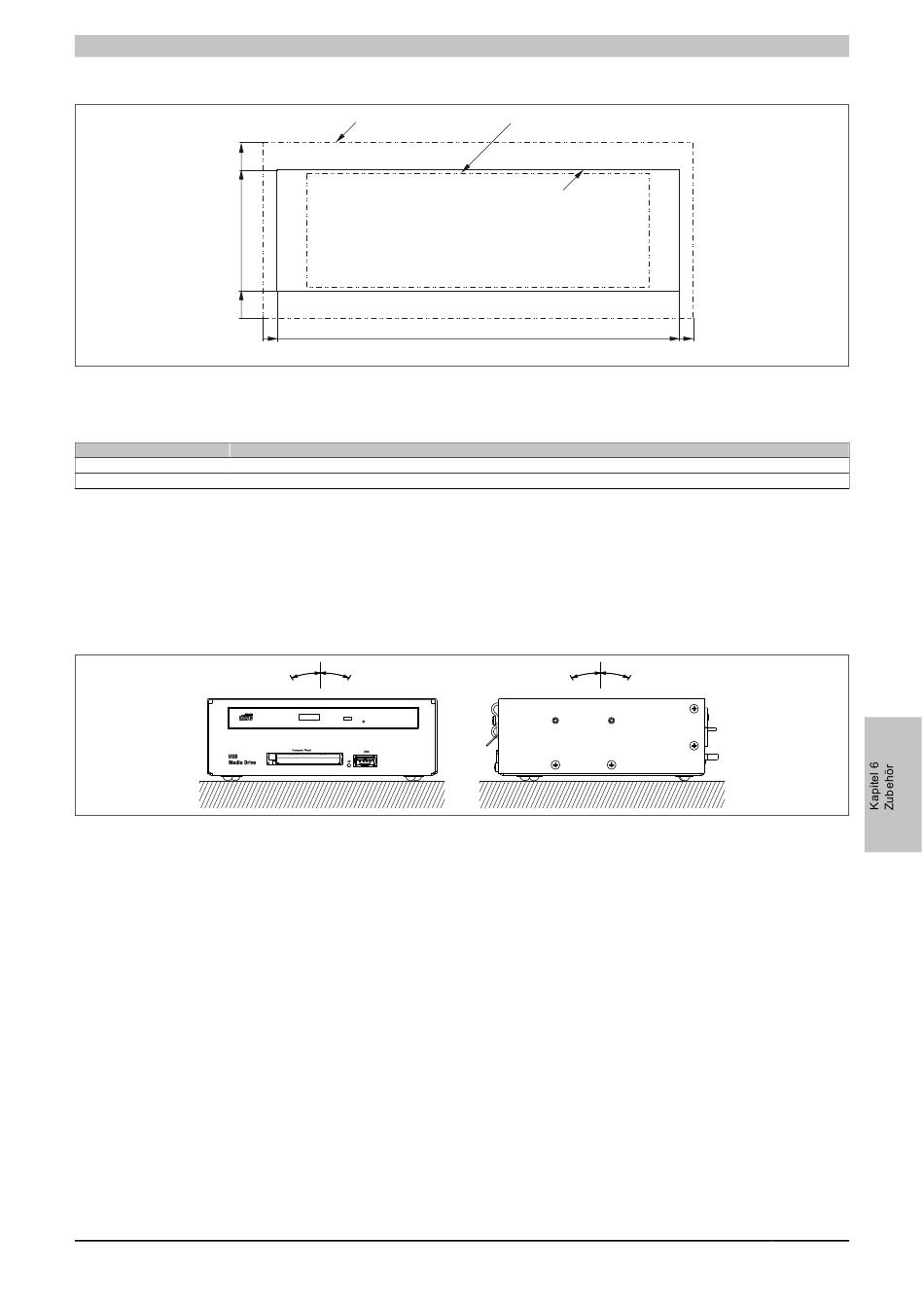

Abbildung 178: Einbauausschnitt USB Media Drive mit Frontklappe

Tabelle 284: 5MD900.USB2-02 - Lieferumfang

Abbildung 179: 5MD900.USB2-02 - Einbaulage

Zubehör • USB Media Drive
Außenkontur (Media Device)
Ausschnitt
189,5
weniger als 20° weniger als 20°
196
331
