Inbetriebnahme • Montage

1.3 Einbaulagen

Die nachfolgenden Zeichnungen zeigen die spezifizierten Einbaulagen der Automation PC 910 Geräte. Ein
APC910 System darf nur wie nachfolgend abgebildet bzw. beschrieben montiert werden.

1.3.1 Einbaulage - senkrecht

Diese Art der Montage kann sowohl für APC910 Systeme mit und ohne Lüfter Kit verwendet werden.

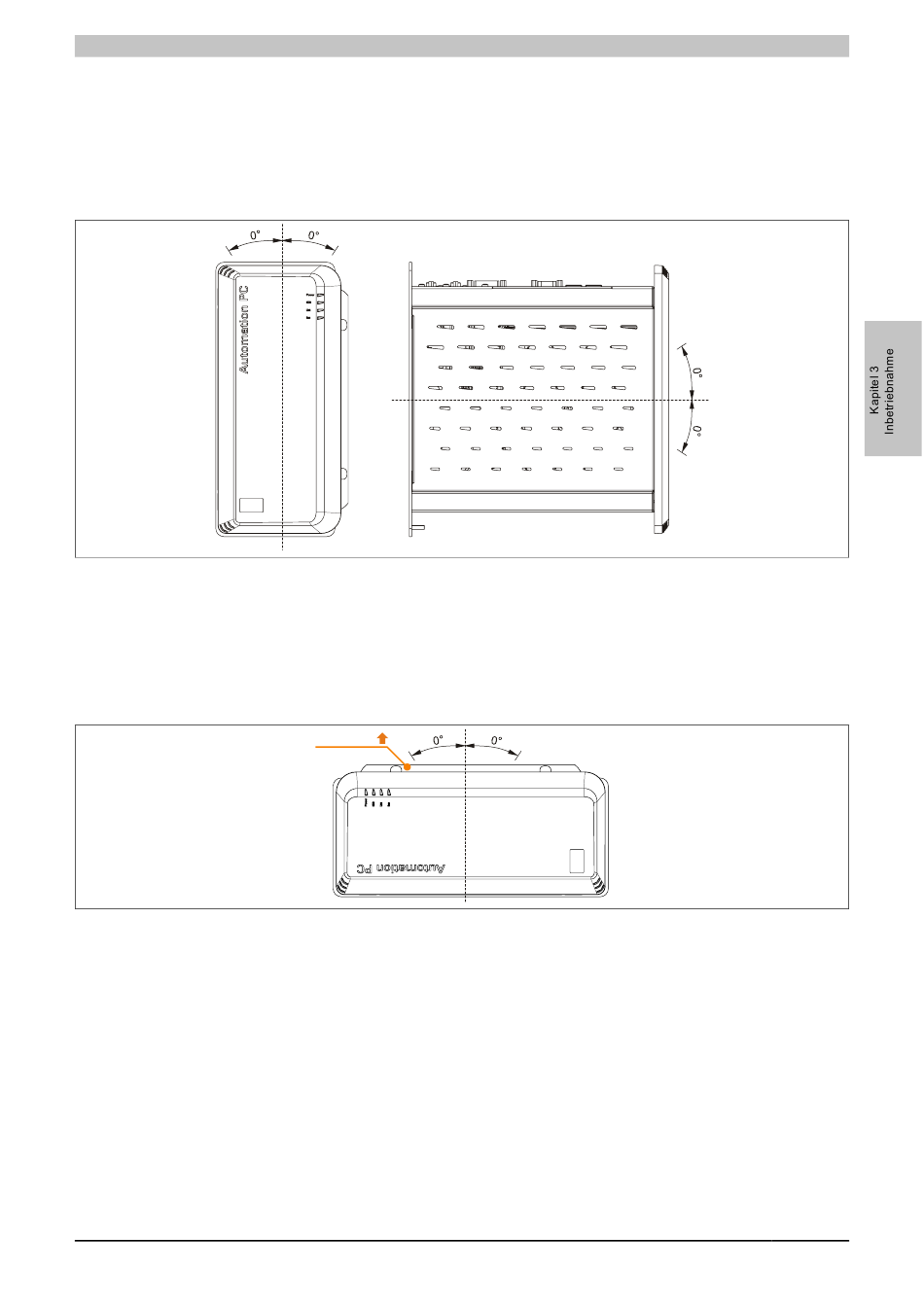

Abbildung 72: Einbaulage - senkrecht

Bei der Montage ist darauf zu achten, dass die Abstände wie in Abschnitt "Luftzirkulationsabstände" auf Seite
185 eingehalten werden, um eine natürliche Luftzirkulation zu erreichen.

1.3.2 Einbaulage - waagrecht

Der Betrieb in waagrechter Einbaulage (Kühlkörper nach oben) ist nur in Verbindung mit einem Lüfter Kit erlaubt.
Die maximale Umgebungstemperaturspezifikation muss um 5°C herabgesetzt werden.
Kühlkörper

Abbildung 73: Einbaulage - waagrecht

Bei der Montage ist darauf zu achten, dass die Abstände wie in Abschnitt "Luftzirkulationsabstände" auf Seite
185 eingehalten werden, um eine natürliche Luftzirkulation zu erreichen.
Automation PC 910 Anwenderhandbuch V 1.35 183
