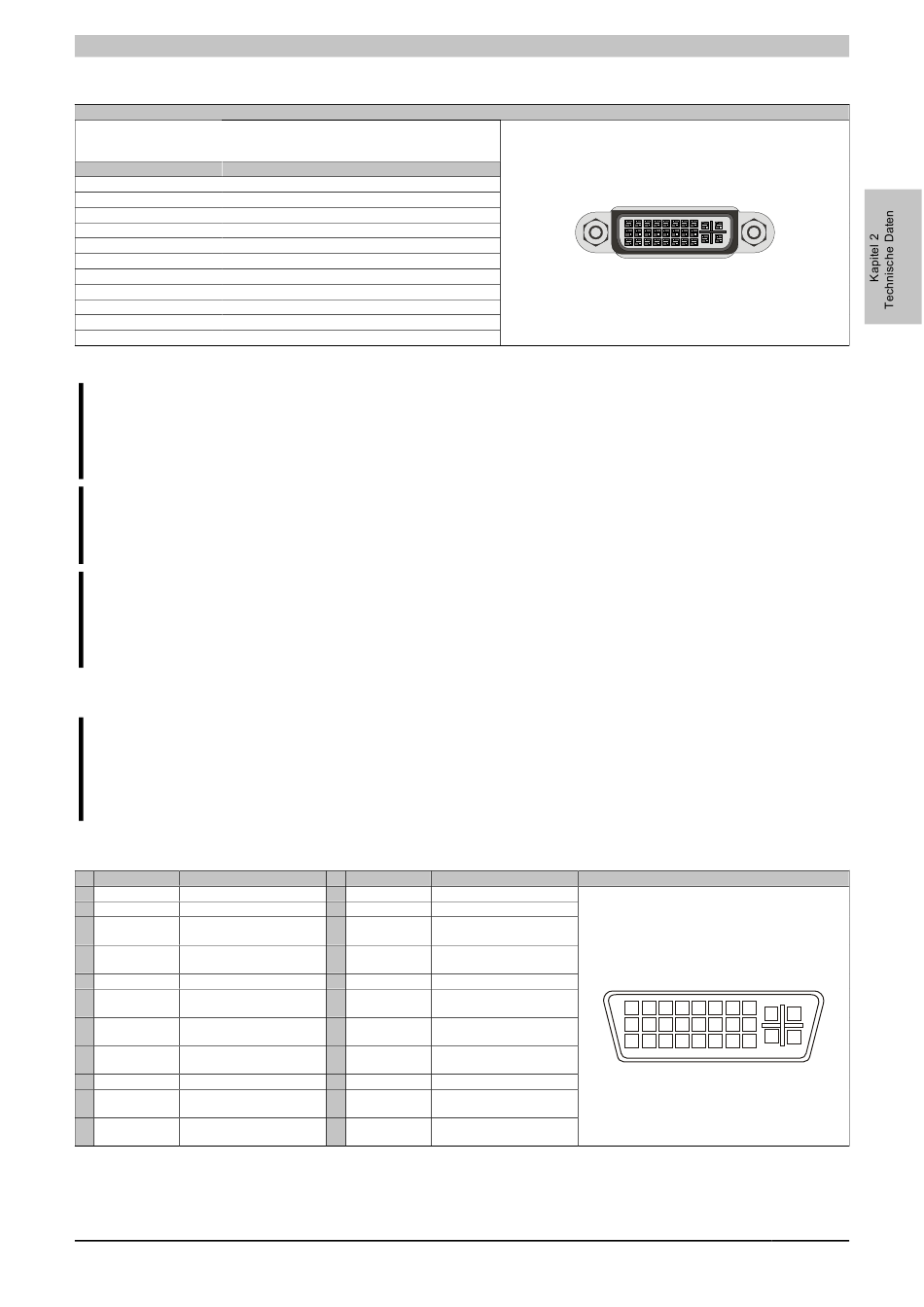

2.6.4 Panel/Monitor-Schnittstelle

Die nachfolgende Übersicht zeigt einen Überblick der möglichen verfügbaren Videosi-
gnale beim Monitor/Panel-Ausgang. Details siehe Technische Daten des verwendeten
CPU Boards.
CPU Board Videosignale mit allen Systemeinheitenvarianten
5PC900.TS77-00
5PC900.TS77-01
5PC900.TS77-02
5PC900.TS77-03
5PC900.TS77-04
5PC900.TS77-05
5PC900.TS77-06
5PC900.TS77-07
5PC900.TS77-08
5PC900.TS77-09
5PC900.TS77-10
Information:
Das hot-plugging der Anzeigegeräte an der Panel/Monitor-Schnittstelle wird seitens der Hardware und
der Grafiktreiber der freigegebenen Betriebssysteme für Servicezwecke unterstützt. Die spezifizierten
Steckzyklen des Panel/Monitor-Steckers sind 100 Steckzyklen.
Information:
Wird ein Anzeigegerät mit Touch Screen an der Panel/Monitor-Schnittstelle während des Betriebs ab-
und wieder angesteckt (hot-plugging) kann eine Neukalibrierung des Touch Screens nötig sein.
Information:
Bei der RGB-Schnittstelle handelt es sich noch um ein analoges Signal und die mögliche Leitungslän-
ge ist auch von der Auflösung sowie den herrschenden Umwelteinflüssen abhängig. Daher wird der
Einsatz dieser Schnittstelle nur für Servicezwecke empfohlen.
2.6.4.1 USB-Übertragung im SDL- und DVI-Betrieb
Information:
Im SDL-Betrieb ist die USB-Übertragungsgeschwindigkeit auf USB 1.1 begrenzt.
Im DVI-Betrieb hängt die maximale USB-Übertragungsgeschwindigkeit von der USB-Schnittstelle und
vom USB-Hub des Anzeigegerätes ab.
2.6.4.2 Pinbelegung
Pin Belegung Beschreibung
1 TMDS Data 2- DVI Lane 2 (negative)
2 TMDS Data 2+ DVI Lane 2 (positive)
3 TMDS Data 2/4
Shield of Data pair 2 and 4
SHIELD
4
SDL- SDL Lane (negative)
5 SDL+ SDL Lane (positive)
6 DDC based control signal
DDC Clock
(clock)
7 DDC based control signal
DDC Data
(data)
8 ANALOG VERT Analog Vertical Synchroniza-
SYNC tion
9 TMDS Data 1- DVI Lane 1 (negative)
10 DVI Lane 1 (negative) HDMI
TMDS DATA 1+
Clock (positive)
TMDS DATA 1/ Shield of Data pair 1 and
11
XUSB0 SHIELD USB0
Automation PC 910 Anwenderhandbuch V 1.35
Panel/Monitor-Schnittstelle - SDL (Smart Display Link)/DVI /RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB
SDL, DVI, RGB

Tabelle 18: Panel/Monitor-Schnittstelle - SDL, DVI, RGB

Pin Belegung Beschreibung
16 HPD Hot plug detect
17 TMDS Data 0- DVI Lane 0 (negative)
18 TMDS Data 0+ DVI Lane 0 (positive)
TMDS Data 0/ Shield of Data pair 0 and
19
XUSB1 SHIELD USB1
20 XUSB1- USB Lane 1 (negative)
21 XUSB1+ USB Lane 1 (positive)
TMDS Clock
22 Shield of Clock pair
Shield
23 TMDS Clock+ DVI Clock (positive)
24 TMDS Clock - DVI Clock (negative)
C1 ANALOG RED Analog Red
ANALOG
C2 Analog Green
GREEN

Tabelle 19: Pinbelegung DVI-Schnittstelle
