5 Slide-in compact Laufwerkseinbau bzw. -tausch

1. Zuleitung zum B&R Industrie PC spannungslos machen.
2. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
3. Öffnen der Frontklappe. Hinter der Abdeckung müssen die in der nachfolgenden Abbildung markierten Torx-
schrauben (T10) gelöst werden. Die Anzahl der Torxschrauben kann je nach Systemeinheit variieren.
4. Nach dem Lösen der Schrauben ist die Seitenabdeckung durch Schieben nach vorne und zur Seite zu ent-
fernen.
Automation PC 910 Anwenderhandbuch V 1.35
Wartung / Instandhaltung • Slide-in compact Laufwerkseinbau bzw. -tausch

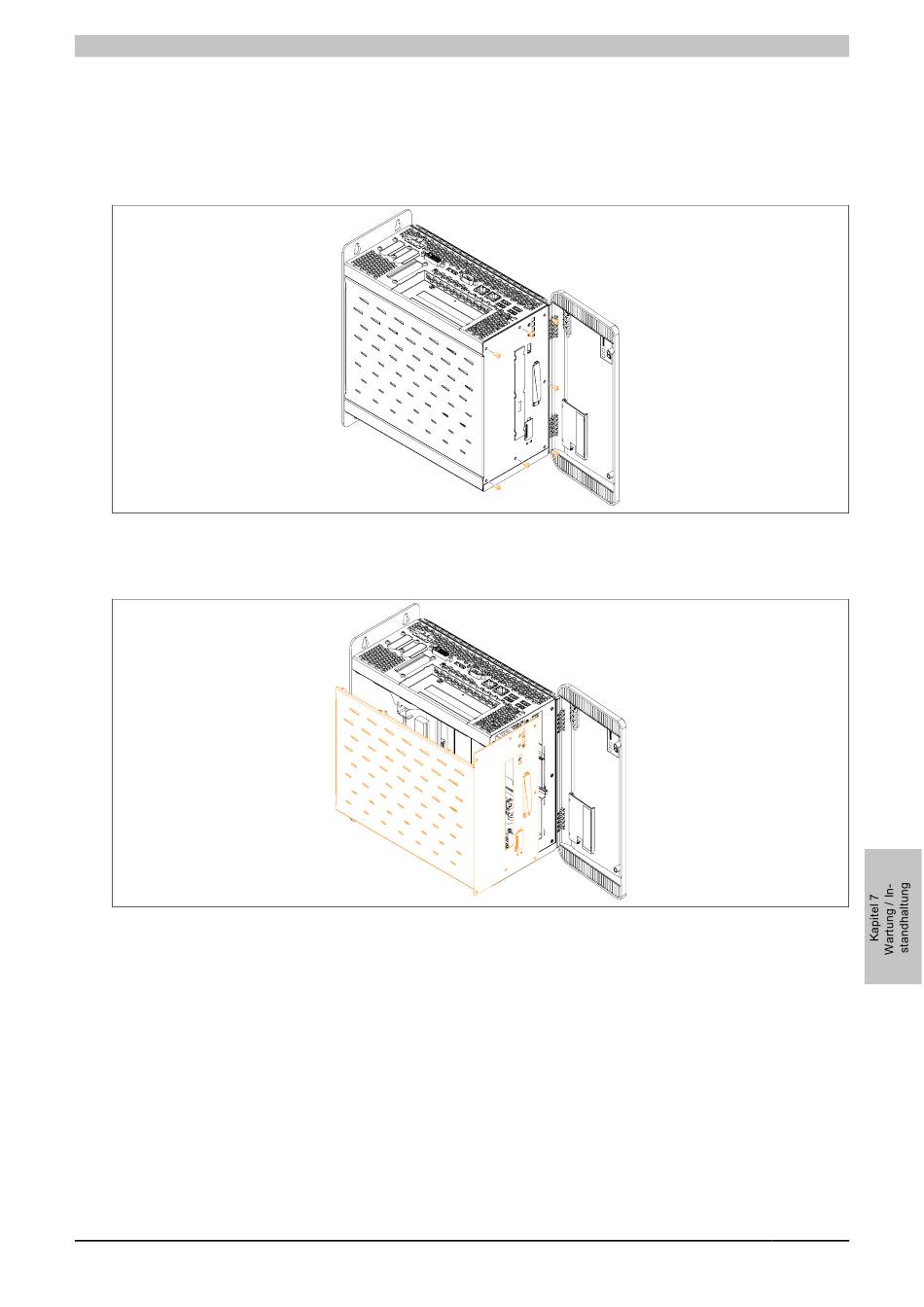

Abbildung 226: Torxschrauben der Seitenabdeckung lösen

Abbildung 227: Seitenabdeckung entfernen

371
