Inbetriebnahme • Konfiguration eines SATA RAID Verbundes mit dem internen RAID Controller
Folgende Tasten können nach dem Einstieg in das BIOS Setup verwendet werden:
Taste
Cursor ↑
Cursor ↓
Enter
ESC
Ctrl+E

6.1 Create RAID Volume

Einstellung Bedeutung
Name Option zum Eingeben des RAID-Namen.
RAID Level Option zum Einstellen des RAID Level.
Disks Auswahl der gesteckten Hard Disks als Master
1)
und Recovery.
Strip Size Option zum Einstellen der Größe der Datenblö-
2)
cke.
Capacity Option zum Einstellen der Kapazität des RAID.
Sync Option zum Einstellen der Synchronisation des
3)
RAID.
Create Volume Das RAID Volume wird erzeugt.
1) Diese Einstellung ist nur möglich, wenn RAID Level auf Recovery eingestellt ist.
2) Diese Einstellung ist nur möglich, wenn RAID Level auf RAID0(Stripe) eingestellt ist.
3) Diese Einstellung ist nur möglich, wenn RAID Level auf Recovery eingestellt ist.
198
Funktion
Zum vorherigen Objekt.
Zum nächsten Objekt.
Auswahl des Punktes bzw. Aufruf von Untermenüs.
Rücksprung zum vorherigen Menü.
Ausstieg aus dem Setup und Speichern der vorgenommenen Einstellungen.

Tabelle 169: BIOS relevante Tasten im RAID Configuration Utility

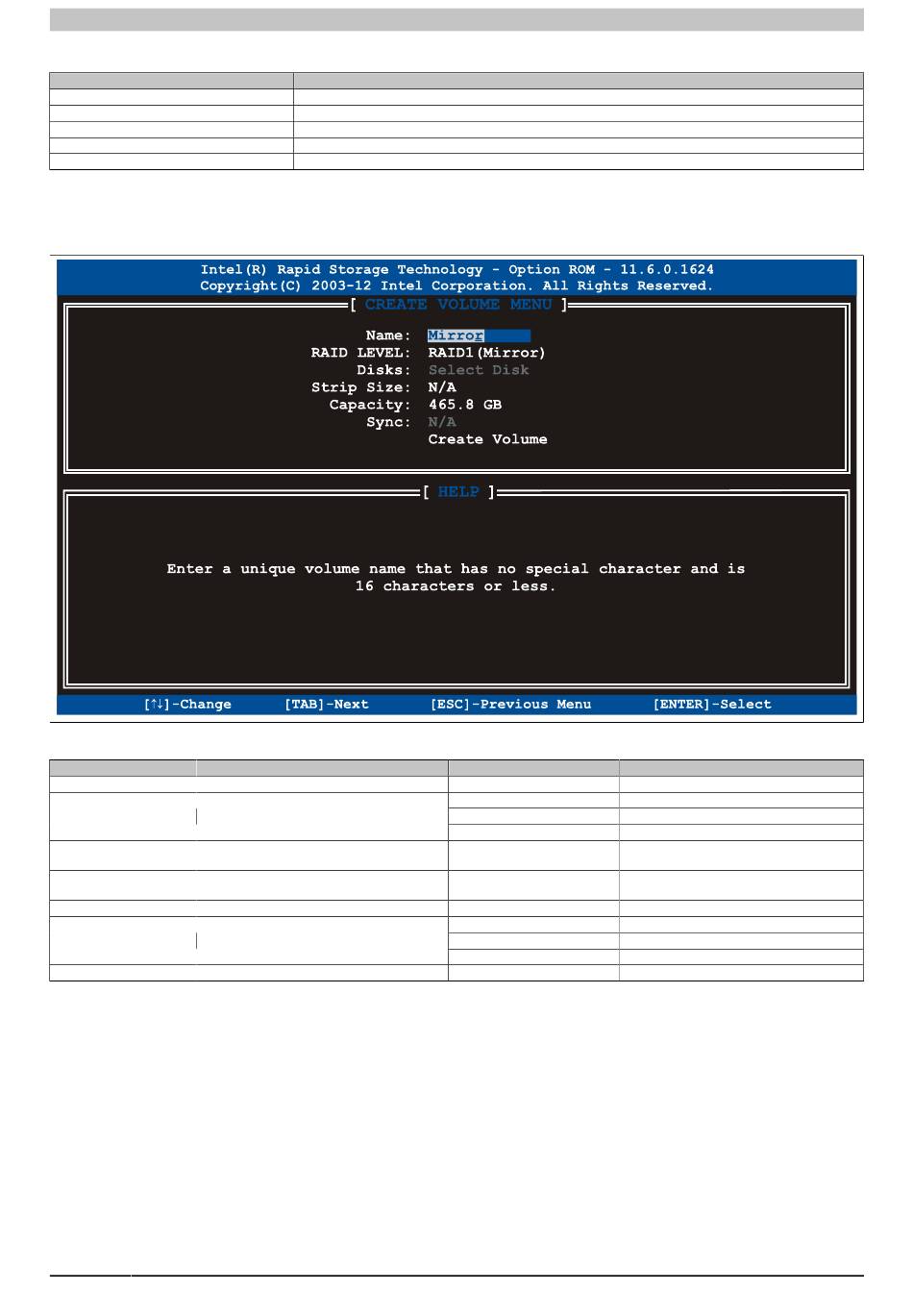

Abbildung 91: Configuration Utility - Create RAID Volume

Tabelle 170: Configuration Utility - Create RAID Volume

Einstellmöglichkeiten Wirkung
Name mit bis zu 16 Zeichen RAID-Name wird vergeben.
RAID0(Stripes) Ein RAID0 wird erstellt.
RAID1(Mirror) Ein RAID1 wird erstellt.
Recovery Ein Recovery RAID wird erstellt.
Master, Recovery Die Festplatten werden als Master oder Reco-
very definiert.
4KB, 8KB, 16KB, Größe des Datenblocks wird eingestellt.
32KB, 64KB, 128KB
Die Speichergröße des RAID wird eingestellt.
N/A -
Continous Das RAID wird automatisch synchronisiert.
On Request Das RAID wird manuell synchronisiert.
- Das RAID Volume wird erzeugt.
