11 Anschluss eines externen Verbrauchers an das Basisboard

Ein Stecker auf dem Basisboard ermöglicht zur internen Versorgung von z.B. speziellen PCI Karten die Abzweigung
von +5 VDC und +12 VDC.
Mit dem "Versorgungskabel intern" auf Seite 357 kann die Spannung abgegriffen werden. Die Stiftleiste liegt in der
Nähe der Batterie bzw. des Slide-in compact Laufwerks.
Pin Belegung
1 +12 VDC
2
3
4
Anschlüsse sind über eine 1 A Multifuse abgesichert.
1. Zuleitung zum B&R Industrie PC spannungslos machen.
2. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
3. Öffnen der Frontklappe. Hinter der Abdeckung müssen die in der nachfolgenden Abbildung markierten Torx-
schrauben (T10) gelöst werden. Die Anzahl der Torxschrauben kann je nach Systemeinheit variieren.
4. Nach dem Lösen der Schrauben ist die Seitenabdeckung durch Schieben nach vorne und zur Seite zu ent-
fernen.
5. Zum Erreichen der Stiftleiste für den externen Verbraucher müssen eventuell gesteckte Slide-in Laufwerke
entfernt werden.
Automation PC 910 Anwenderhandbuch V 1.35
Stiftleiste für den externen Verbraucher
Leistung
max. 10 Watt
GND
GND
max. 5 Watt
+5 VDC

Tabelle 313: Pinbelegung Stiftleiste am Basisboard

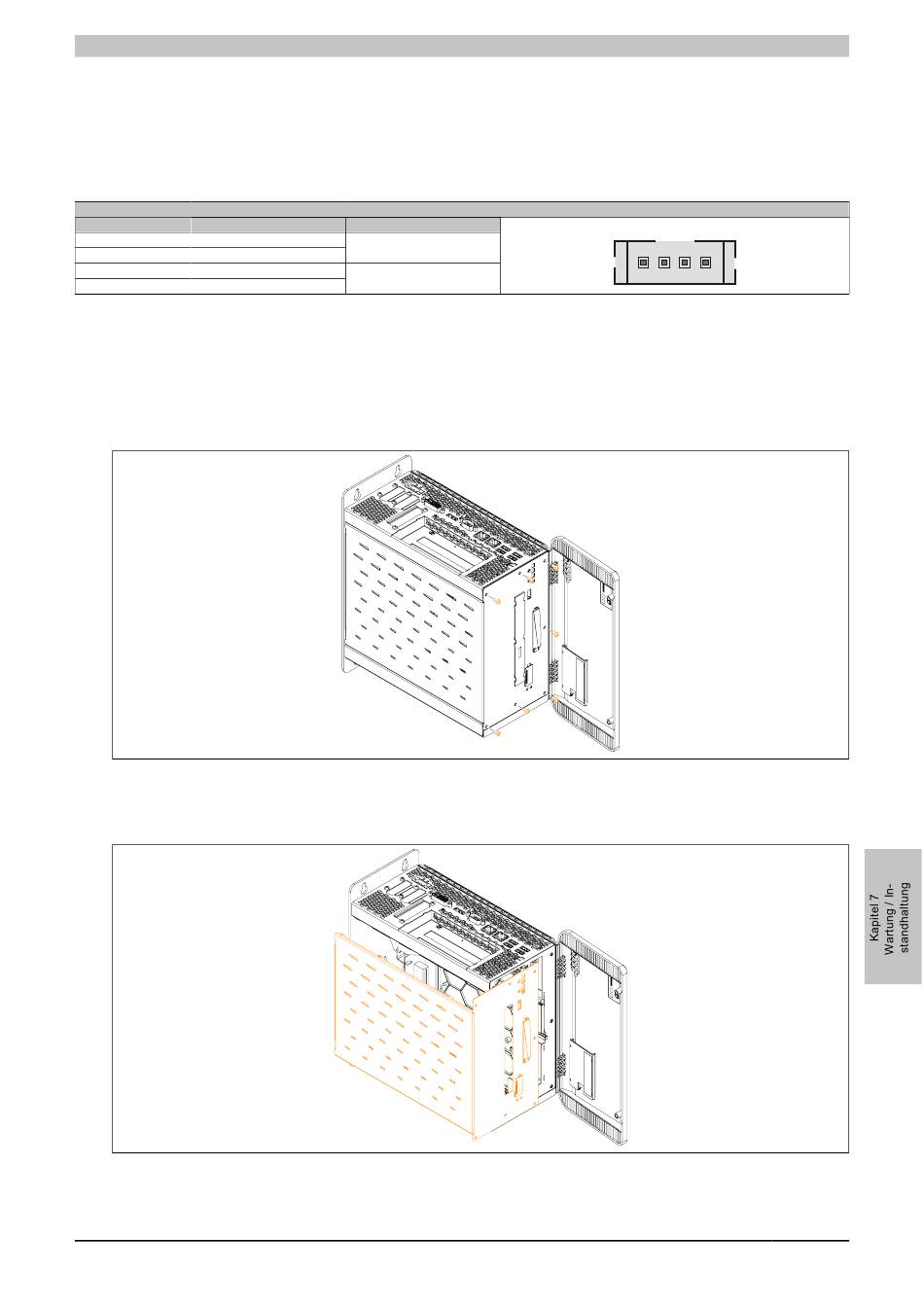

Abbildung 248: Torxschrauben der Seitenabdeckung lösen

Abbildung 249: Seitenabdeckung entfernen

4-polige Stiftleiste, male
