1.4 Luftzirkulationsabstände
Um eine ausreichende Luftzirkulation zu gewährleisten ist oberhalb, unterhalb, seitlich und rückseitig des Automa-
tion PC 910 ein spezifizierter Freiraum vorzusehen. Der minimal spezifizierte Freiraum kann den nachfolgenden
Zeichnungen entnommen werden. Dieser ist für sämtliche Automation PC 910 Varianten gültig.
Diese definierten Abstände gelten sowohl für die senkrechte als auch die waagrechte Montage des APC910.
Information:
Die angegebenen Luftzirkulationsabstände gelten für den Worst Case Betrieb bei der maximal spezifi-
zierten Umgebungstemperatur (siehe "Temperaturangaben" im Kapitel "Technische Daten").
Können die angegebenen Luftzirkulationsabstände nicht eingehalten werden, sind die maximal spe-
zifizierten Temperaturen der Temperatursensoren (siehe "Temperatursensorpositionen" im Kapitel
"Technische Daten") vom Anwender zu überwachen und bei Überschreiten dieser Werte entsprechen-
de Maßnahmen zu setzen.
Automation PC 910 Anwenderhandbuch V 1.35
mindestens
100 mm Abstand
mindestens
50 mm Abstand
mindestens
100 mm Abstand

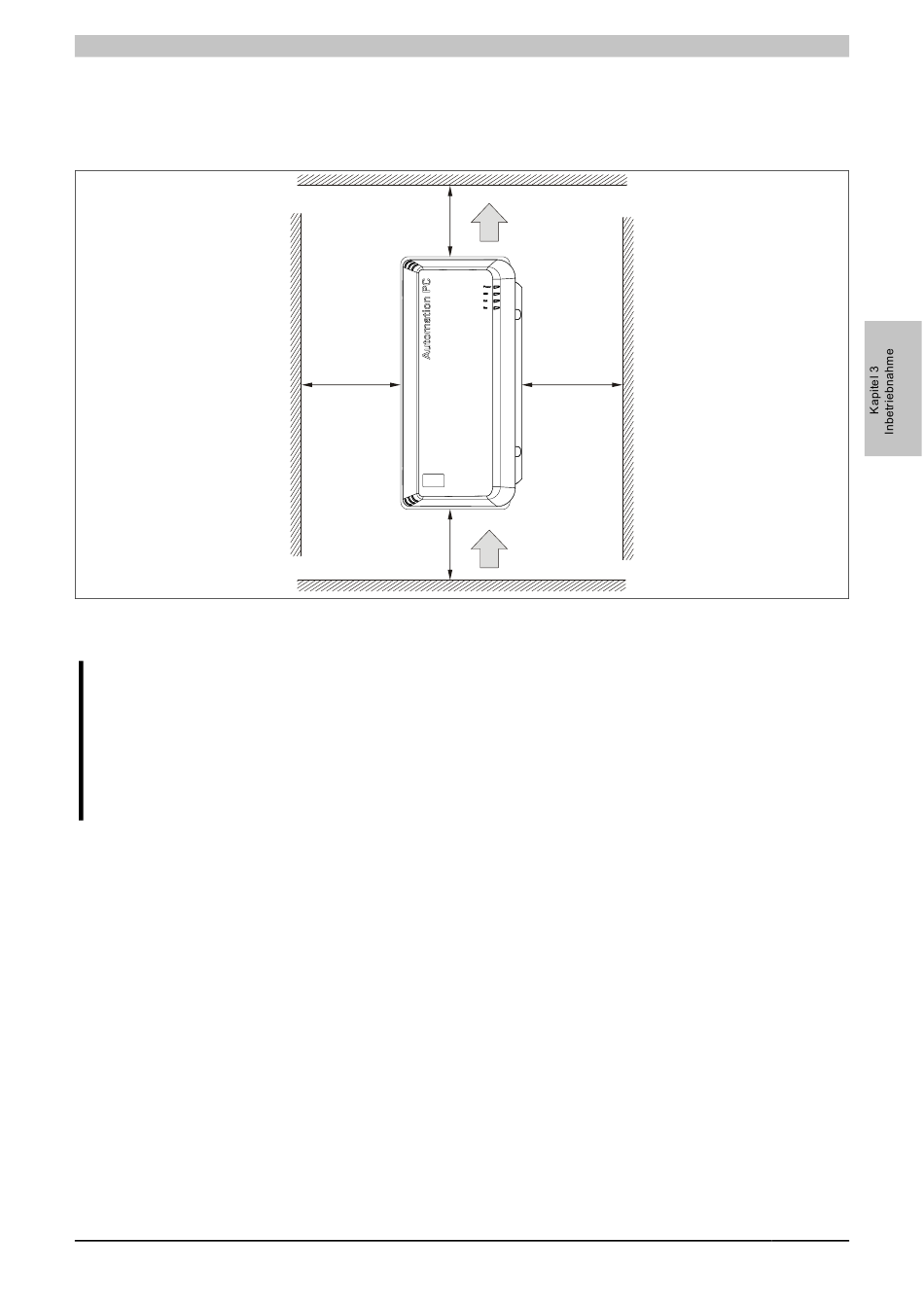

Abbildung 75: Standardmontage - Montageabstände
Inbetriebnahme • Montage
Luftaustritt
mindestens
50 mm Abstand
Lufteintritt
