Produktbezeichnung
Luftfeuchtigkeit
Betrieb
Lagerung
Transport
Mechanische Eigenschaften
Gewicht
1) Ja, jedoch nur zutreffend wenn alle im Gesamtgerät verbauten Komponenten diese Zulassung haben und das Gesamtgerät die entsprechende Kennzeich-
nung trägt.
2) Nähere Informationen sind der Automation Studio Hilfe zu entnehmen (Kommunikation - POWERLINK - Allgemeines - Hardware - IF / LS).
3) Genaue Informationen dazu sind den Temperaturtabellen im Anwenderhandbuch zu entnehmen.

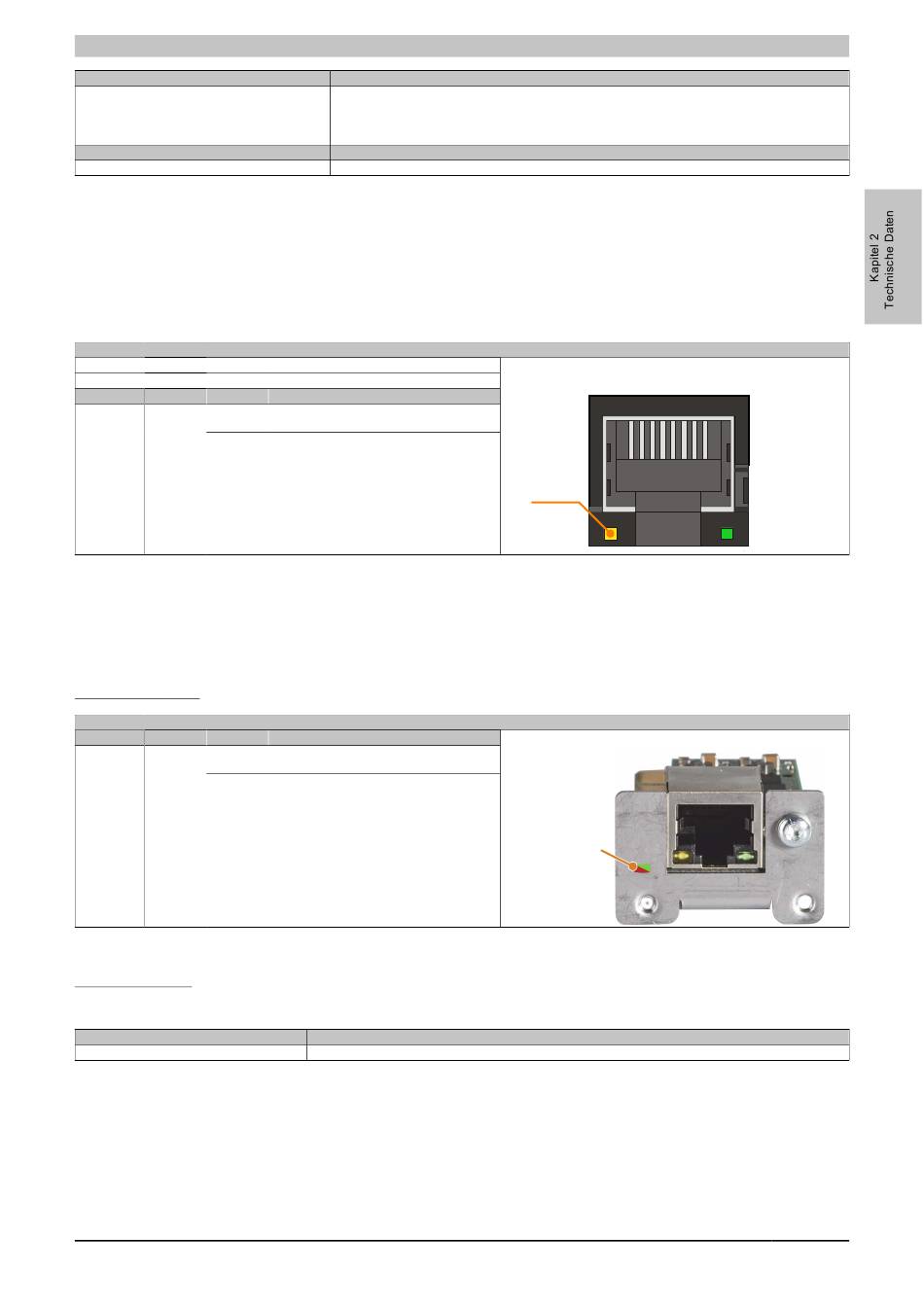

3.9.5.3.1 Pinbelegung
An der Interface Option sind LEDs integriert.
Verkabelung
Kabellänge
LED Farbe Status
Link LED Gelb Ein
Aus
3.9.5.3.2 Status/Error LED
Die Status/Error LED ist als Dual LED in den Farben grün und rot ausgeführt. Je nach Betriebsmodus haben die
LED Status eine unterschiedliche Bedeutung.
Status/Error LED
LED Farbe Status
Status/Error Grün-Rot Ein
LED
Aus
Ethernet Modus
In diesem Modus wird die Schnittstelle als Ethernet-Schnittstelle betrieben.
Farbe grün - Status
Ein
Automation PC 910 Anwenderhandbuch V 1.35
Tabelle 126: 5AC901.IPLK-00 - Technische Daten
POWERLINK
S/STP (Cat5e)
max. 100 m (min. Cat5e)
Bedeutung
Link (Eine Verbindung zu einem POWERLINK
Netzwerk ist vorhanden)
Activity (blinkt) (Daten werden übertragen)

Tabelle 127: 5AC901.IPLK-00 - POWERLINK-Schnittstelle

POWERLINK - Status/Error LED
Bedeutung
POWERLINK Status/Error LED siehe 3.9.5.3.2
"Status/Error LED"
POWERLINK Status/Error LED siehe 3.9.5.3.2
"Status/Error LED"

Tabelle 128: 5AC901.IPLK-00 - POWERLINK Status/Error LED

Beschreibung
Die Schnittstelle wird als Ethernet-Schnittstelle betrieben.

Tabelle 129: Status/Error LED - Ethernet-Modus

Technische Daten • Einzelkomponenten
5AC901.IPLK-00
5 bis 90%, nicht kondensierend
5 bis 95%, nicht kondensierend
5 bis 95%, nicht kondensierend
ca. 35 g
RJ45, female
1
Link LED
RJ45, female
Status/Error LED
151
