Systemeinheit 5Pc910.Sx02-00 + Buseinheit 5Ac901.Bx02-00; Abbildung 10: Systemeinheit 5Pc910.Sx02-00 + Buseinheit 5Ac901.Bx02-00 Blockschaltbild - B&R Pc 910 Anwenderhandbuch

2.5.3 Systemeinheit 5PC910.SX02-00 + Buseinheit 5AC901.BX02-00

Magnetics
Magnetics
SM Bus
USB1
USB2
USB3
USB4
PCIe
Clock
Buffer
DP -> DVI
Converter
Analog RGB
Slide-in compact
Hard Disk
SSD
CFast
SPI Flash
32 MByte
Batterie
V Batterie
950 mAh
Front Panel
Connector
Reset Power Power LED HDD LED Link LED Run LED
Button Button grün / rot gelb gelb grün / rot

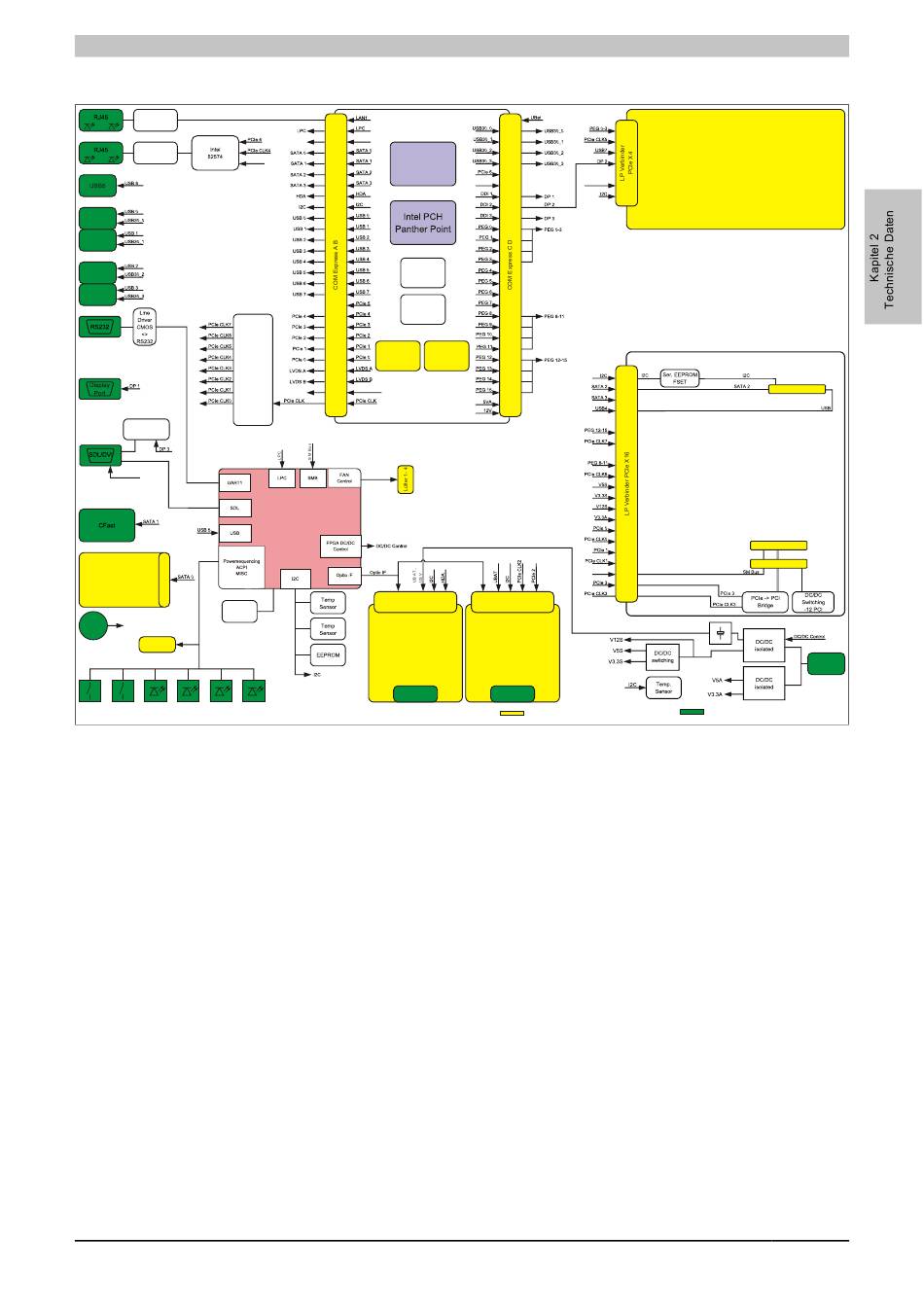

Abbildung 10: Systemeinheit 5PC910.SX02-00 + Buseinheit 5AC901.BX02-00 Blockschaltbild

Automation PC 910 Anwenderhandbuch V 1.35
COM Express Modul
Type 6
SM Bus
SM Bus
Intel
Prozessor
Ivy Bridge
Intel
Ethernet
Board
Controller
SO-DIMM SO-DIMM
DDR3 DDR3
Modul 1 Modul 2
Analog RGB
Analog RGB
Lüfter 1-4
FPGA MTCX
Controller
LP Verbinder
PCIe X4
IF Option 1
USV
HDA
CAN
RS232/422/485
Ready Relais
Technische Daten • Gesamtgerät
FPGA Link
SM Bus
LP Verbinder
PCIe X1
IF Option 2
SRAM
CAN
RS232/422/485
Ready Relais
Schnittstelle optional oder intern
Monitor/Panel Option
DisplayPort Transmitter
Smart Display Link/DVI Transmitter
Smart Display Link 3 Transmitter
5AC901.BX02-00 - 2 Slot Bus 2 PCI
Slide-in Slot 1
32 Bit PCI Bus Slot 1
32 Bit PCI Bus Slot 2
Power
3 Pin
Schnittstelle nach außen geführt
