Abbildung 192: 5Casdl.0Xxx-01 - Belegung - B&R Pc 910 Anwenderhandbuch

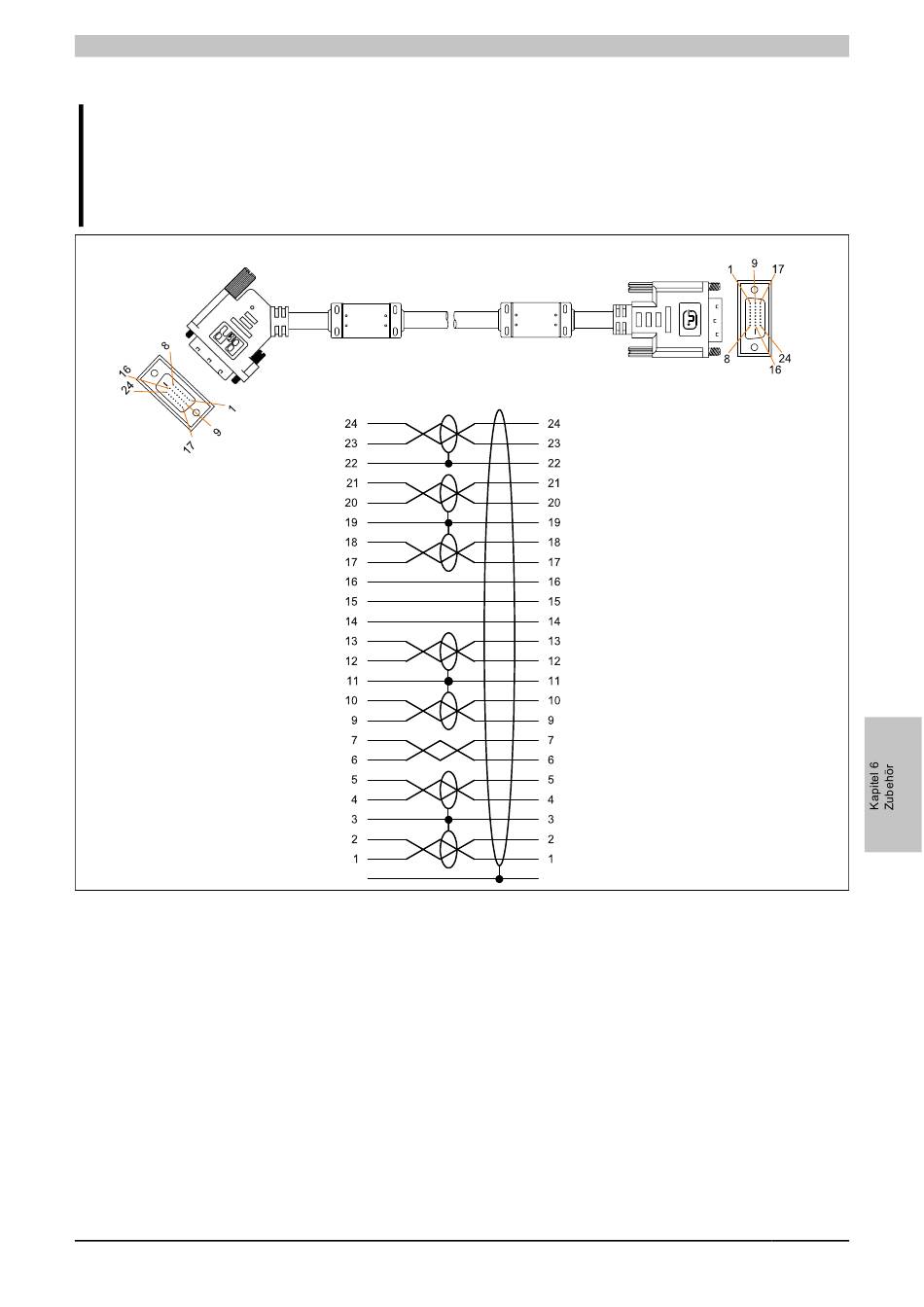

8.3.1.6 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
Automation PC 910 Anwenderhandbuch V 1.35
Anschlussbelegung
DVI (24+1), male
Gesamtschirm

Abbildung 192: 5CASDL.0xxx-01 - Belegung

DVI (24+1), male
Gesamtschirm
Zubehör • Kabel
DVI (24+1), male
343
