2.1.4 Temperatursensorpositionen

Sensoren zeigen Temperaturwerte in verschiedensten Bereichen im APC910 an. Die Temperaturen
BIOS (Menüpunkt Advanced - OEM Features - System Board Features / CPU Board Features - Temperature
Values) oder unter Microsoft Windows Betriebssystemen mittels B&R Control Center
Für Anwendungen, die nicht unter Windows laufen, kann die Auswertung der Temperaturen mit Hilfe der B&R
Implementierungsanleitung durchgeführt werden. Zusätzlich zur Implementierungsanleitung sind auch lauffähige
MS-DOS Beispielprogramme verfügbar.
ADI Sensoren Position Messpunkt für
CPU Board A CPU
Sensor 2
CPU Board B Board Controller
Sensor 1
System Unit C Hauptspeicher
Sensor 3
System Unit D Board Netzteil
Sensor 1
System Unit E Slide-in compact
Sensor 2
Slide-in Drive 1 F Slide-in Laufwerk 1
Slide-in Drive 2 G Slide-in Laufwerk 2
- H Interface Option
Display Link I Monitor/Panel Option
Sensor
CPU Board J SO-DIMM 1
Sensor 3
CPU Board K SO-DIMM 2
Sensor 4
1) Aktuell ist auf Interface Optionen kein Temperatursensor integriert.
2) Eine gültige Temperatur wird nur geliefert, wenn das Modul gesteckt ist und über einen Temperatursensor verfügt. Ansonsten wird im ADI Control Center
und BIOS der Wert 0 und im ADI Control Center zusätzlich ein Alarm ausgegeben.
Die gemessene Temperatur stellt einen Richtwert für die unmittelbare Umgebungstemperatur dar, kann aber auf Grund benachbarter Bauteile beeinflusst
4)
worden sein.
Das B&R Control Center - ADI Treiber - kann kostenlos im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden.
5)
30
B
A
J
K

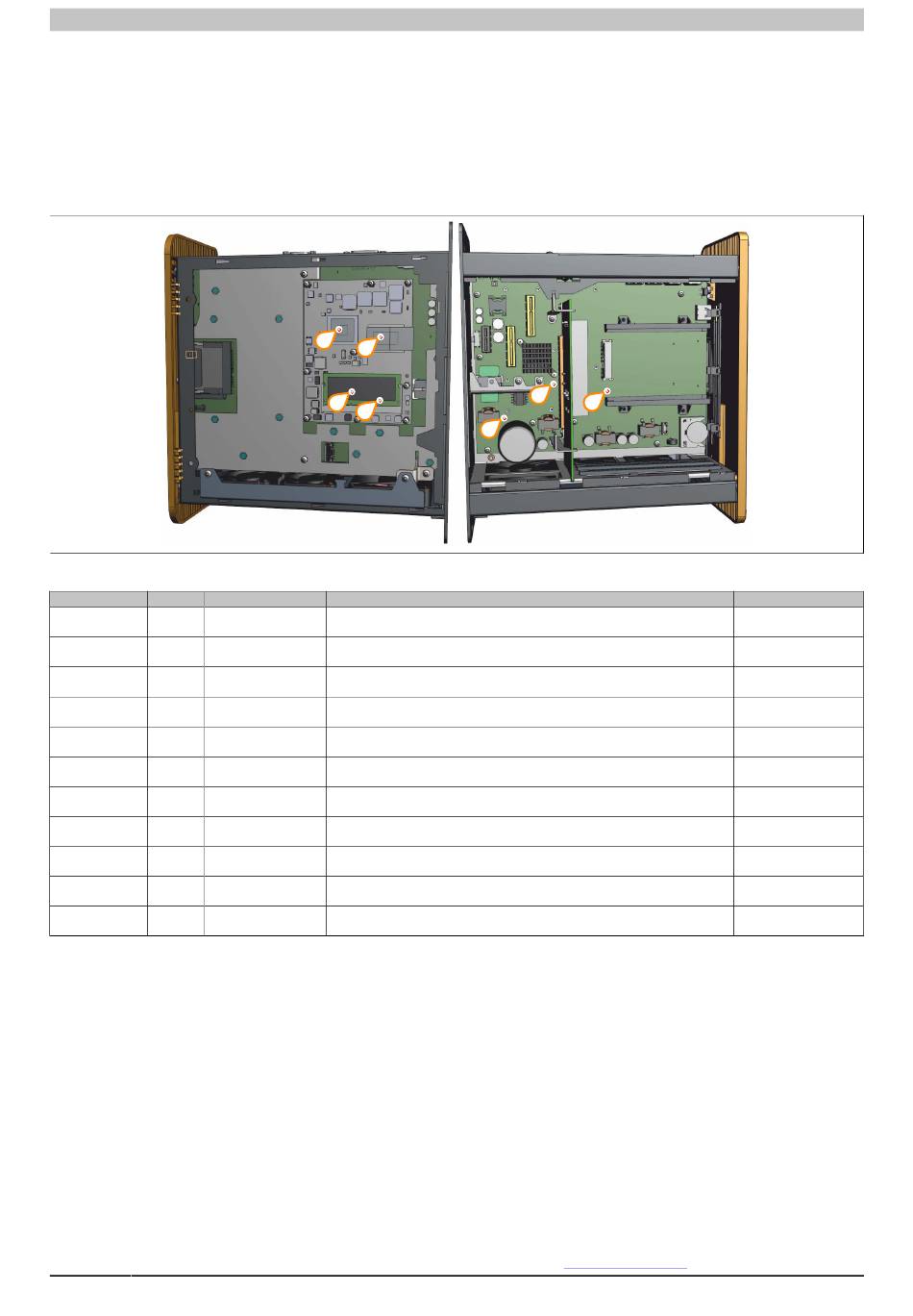

Abbildung 4: Temperatursensorpositionen
Messung
Temperatur des Prozessors (Sensor integriert im Prozessor).
Temperatur des Board Controllers (Sensor integriert am CPU Board).
Temperatur der Hauptspeicher-Umgebung (Sensor integriert am Baseboard).
Temperatur des Board Netzteils (Sensor am Baseboard).
Temperatur der Slide-in compact Laufwerk Umgebung (Sensor auf dem Base-
board).
Temperatur eines Slide-in Laufwerks 1 (Sensor ist auf dem Slide-in Einschub
integriert).
Temperatur eines Slide-in Laufwerks 2 (Sensor ist auf dem Slide-in Einschub
integriert).
Temperatur einer Interface Option (Sensor ist auf der Interface Option integriert).
1)
Temperatur einer Monitor/Panel Option (Sensor ist auf der Monitor/Panel Option
integriert).
Temperatur des Hauptspeichers 1 (Sensor integriert am Hauptspeicher 1).
2)
Temperatur des Hauptspeichers 2 (Sensor integriert am Hauptspeicher 2).
2)

Tabelle 7: Temperatursensorpositionen

C
E
D
Automation PC 910 Anwenderhandbuch V 1.35
können im
4)
ausgelesen werden.
5)
max. spezifiziert
95°C
95°C
75°C
90°C
laufwerkabhängig
laufwerkabhängig
laufwerkabhängig
von Interface Op-
tion abhängig
von Monitor/Panel
Option abhängig
85°C
85°C
