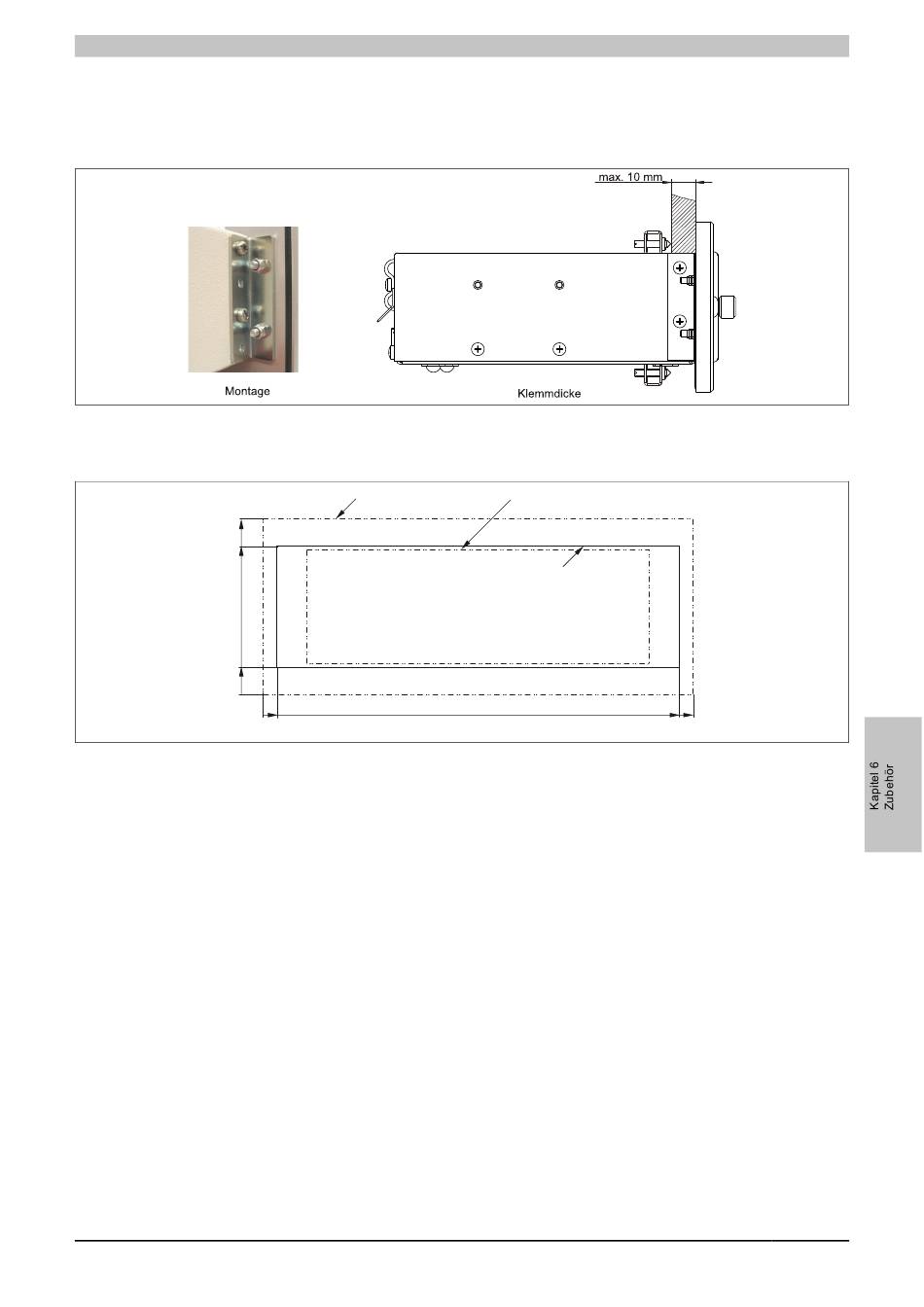

Montage; Abbildung 181: Frontklappenmontage Und Klemmdicke; Abbildung 182: Einbauausschnitt Usb Media Drive Mit Frontklappe - B&R Pc 910 Anwenderhandbuch

6.2.6 Montage

Die Frontklappe wird mittels den 2 Hutschienenwinkel (beigepackt beim USB Media Drive) und den 4 M3 Siche-
rungsmuttern befestigt. Mit den 4 beiliegenden Halteklammern kann das Gesamtgerät (USB Media Drive + Front-
klappe) z.B. in einer Schaltschranktür montiert werden.
6.2.6.1 Einbau in Wanddurchbrüche
80
67,5
12,5
0
Automation PC 910 Anwenderhandbuch V 1.35

Abbildung 181: Frontklappenmontage und Klemmdicke

Außenkontur (Frontklappe)
Ausschnittmaße 183 ±0,5 mm x 55 ±0,5 mm
0 6,5

Abbildung 182: Einbauausschnitt USB Media Drive mit Frontklappe

Zubehör • USB Media Drive
Außenkontur (Media Device)
Ausschnitt
189,5
196
333
