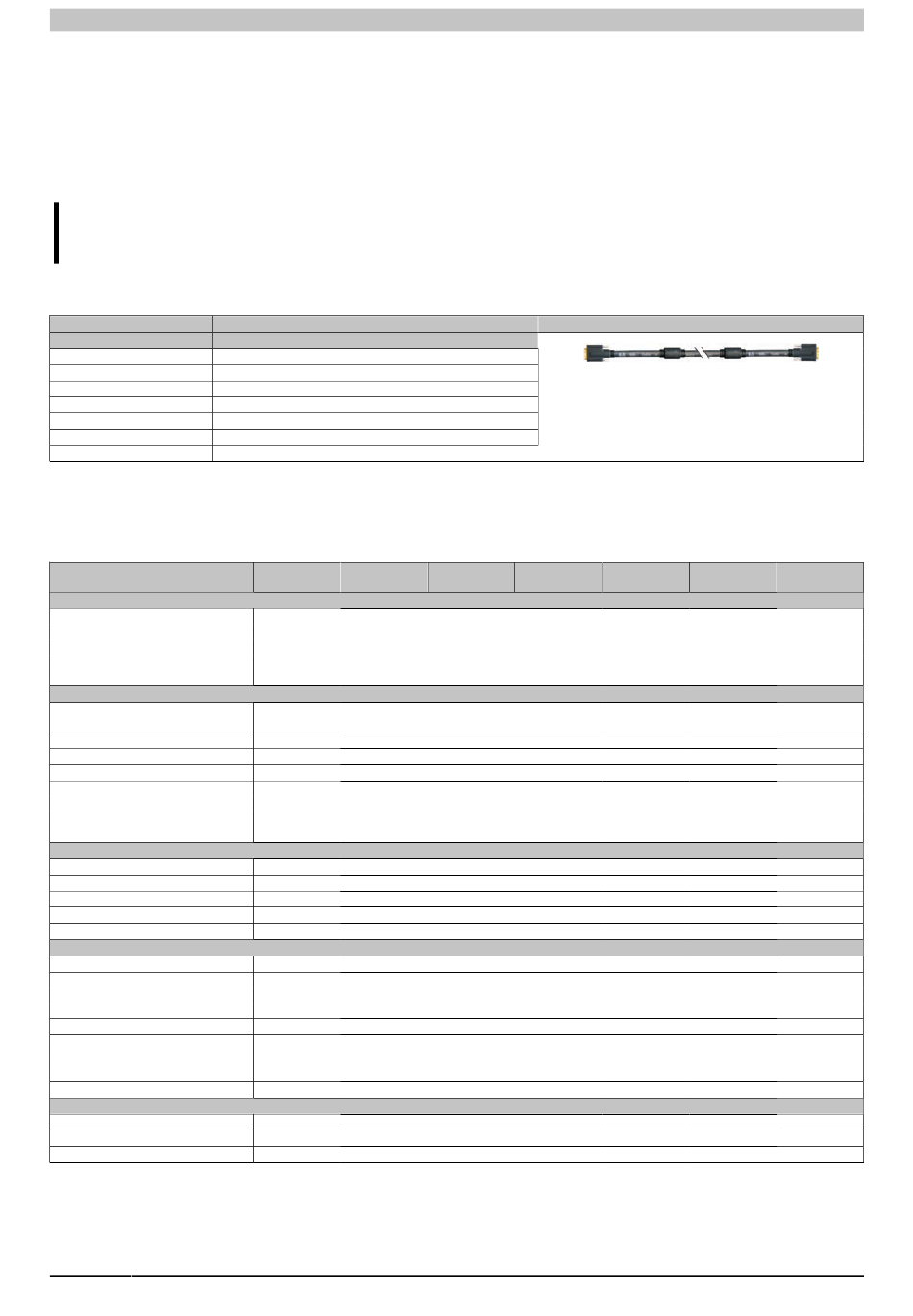

Zubehör • Kabel

8.4 SDL-Kabel flex

8.4.1 5CASDL.0xxx-03

8.4.1.1 Allgemeines
Die SDL-Kabel flex 5CASDL.0xxx-03 sind für den Anwendungsfall einer starren wie auch flexiblen Verlegungsart
(z.B. bei Tragarmsystemen) konzipiert.
Vorsicht!
An- und Abstecken des Kabels darf nur in spannungslosem Zustand erfolgen.
8.4.1.2 Bestelldaten
Bestellnummer Kurzbeschreibung
SDL-Kabel flex
5CASDL.0018-03 SDL Kabel flex - 1,8 m
5CASDL.0050-03 SDL Kabel flex - 5 m
5CASDL.0100-03 SDL Kabel flex - 10 m
5CASDL.0150-03 SDL Kabel flex - 15 m
5CASDL.0200-03 SDL Kabel flex - 20 m
5CASDL.0250-03 SDL Kabel flex - 25 m
5CASDL.0300-03 SDL Kabel flex - 30 m
Tabelle 296: 5CASDL.0018-03, 5CASDL.0050-03, 5CASDL.0100-03, 5CASDL.0150-03,
8.4.1.3 Technische Daten
Produktbezeichnung
Allgemeines
Zertifizierungen
CE
cULus
GOST-R
GL
Kabelaufbau
Drahtquerschnitt
Eigenschaften
Schirm
Gesamtschirmung
Außenmantel
Material
Farbe
Bedruckung
Steckverbindung
Typ
Steckzyklen
Kontakte
mechanischer Schutz
Anzugsdrehmoment Fixierschrauben
Elektrische Eigenschaften
Betriebsspannung
Prüfspannung
Ader/Ader
Ader/Schirm
Wellenwiderstand
Leiterwiderstand
AWG 24
AWG 26
Isolationswiderstand
Einsatzbedingungen
Approbation
Flammwidrigkeit
Öl- und Hydrolysebeständigkeit
Tabelle 297: 5CASDL.0018-03, 5CASDL.0050-03, 5CASDL.0100-03, 5CASDL.0150-03,
5CASDL.0200-03, 5CASDL.0250-03, 5CASDL.0300-03 - Technische Daten
344
5CASDL.0200-03, 5CASDL.0250-03, 5CASDL.0300-03 - Bestelldaten
5CASDL. 5CASDL.
0018-03 0050-03
5CASDL. 5CASDL.
0100-03 0150-03
Ja
Ja
Ja
Ja
1)
AWG 24 (Steueradern)
AWG 26 (DVI, USB, Daten)
halogen- und silikonfrei
Kabelpaare einzeln, Kabel gesamt
alukaschierte Folie und verzinntes Kupfergeflecht
Spezial-TMPU - seidenmatt
schwarz
(B&R) SDL Cable (UL) AWM 20236 80°C 30V E 63216
2x DVI-D (24+1), male
min. 200
vergoldet
Metallhaube mit vercrimpter Zugentlastung
max. 0,5 Nm
≤ 30 V
1 kV
0,5 kV
100 ±10 Ω
≤ 95 Ω/km
≤ 145 Ω/km
> 200 MΩ/km
UL AWM 20236 80°C 30V
gemäß UL758 (cable vertical flame test)
gemäß VDE 0282-10
Automation PC 910 Anwenderhandbuch V 1.35
Abbildung
5CASDL. 5CASDL.
0200-03 0250-03
5CASDL.
0300-03
