Abbildung 228: Slide-In Compact Laufwerk Einbauen Bzw. Tauschen; Abbildung 229: Seitenabdeckung Montieren - B&R Pc 910 Anwenderhandbuch

Wartung / Instandhaltung • Slide-in compact Laufwerkseinbau bzw. -tausch
5. Den Ausziehstreifen (Kunststoff- Lasche), welcher am Slide-in compact Laufwerk befestigt ist, lösen. Das
Slide-in compact Laufwerk mittels Ausziehstreifen durch kräftiges Ziehen aus dem Automation PC 910 ent-
fernen bzw. das Laufwerk tauschen.
Wird wieder ein Slide-in compact Laufwerk eingebaut, muss auf das Einführen in die Führungsschiene ge-
achtet werden. Die Ausziehlasche wieder zwischen Laufwerk und Rahmen stecken (Position wie vor dem
Lösen der Ausziehlasche).
6. Die Seitenabdeckung montieren.
372
Ausziehlasche

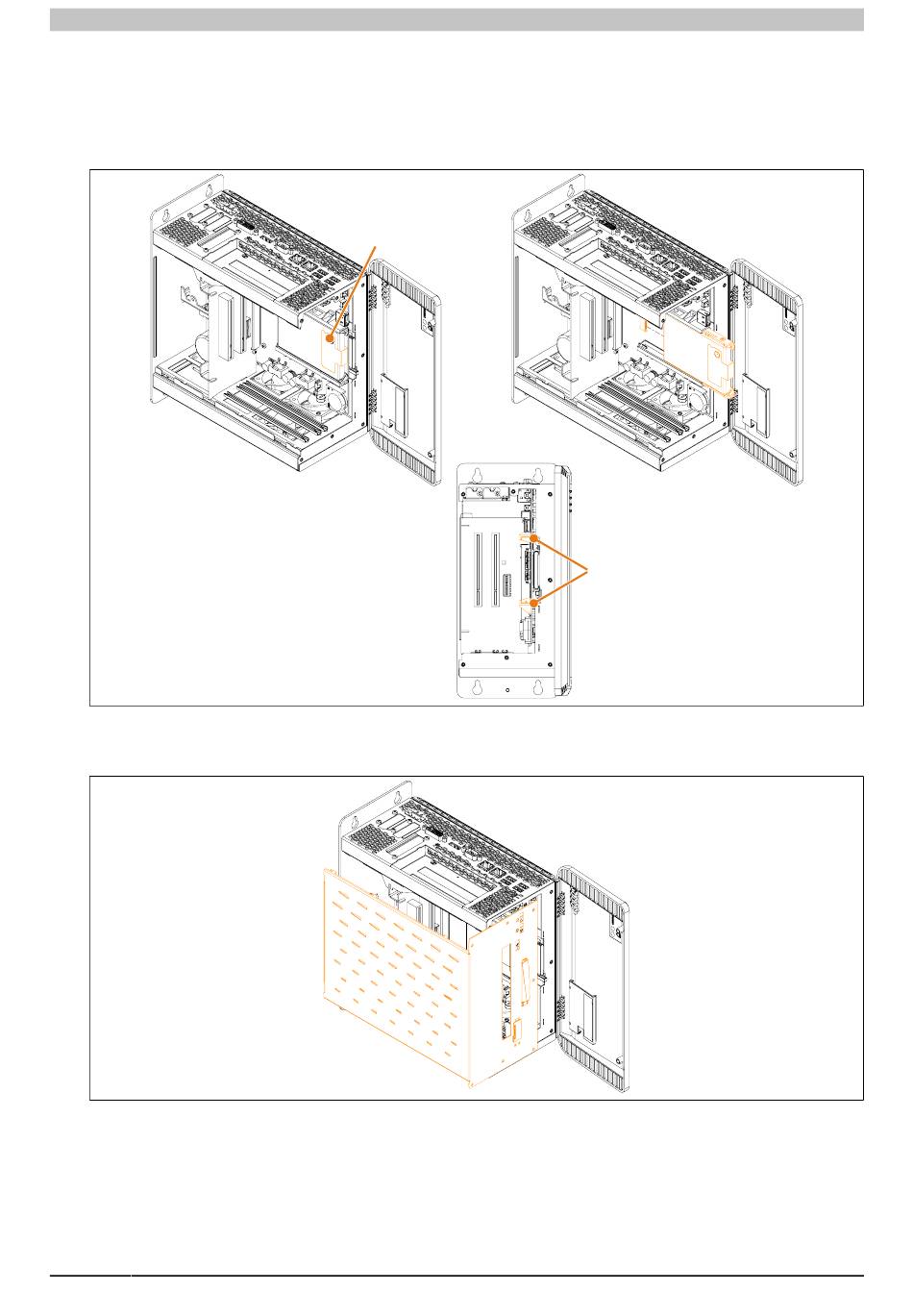

Abbildung 228: Slide-in compact Laufwerk einbauen bzw. tauschen

Abbildung 229: Seitenabdeckung montieren

Führungsschienen
Slide-in compact Laufwerk
Automation PC 910 Anwenderhandbuch V 1.35
