Wartung / Instandhaltung • Slide-in Laufwerkseinbau bzw. -tausch

6 Slide-in Laufwerkseinbau bzw. -tausch

1. Zuleitung zum B&R Industrie PC spannungslos machen.
2. Elektrostatische Entladung am Gehäuse bzw. am Erdungsanschluss vornehmen.
3. Öffnen der Frontklappe. Hinter der Abdeckung müssen die in der nachfolgenden Abbildung markierten Torx-
schrauben (T10) gelöst werden. Die Anzahl der Torxschrauben kann je nach Systemeinheit variieren.
4. Nach dem Lösen der Schrauben ist die Seitenabdeckung durch Schieben nach vorne und zur Seite zu ent-
fernen.
374

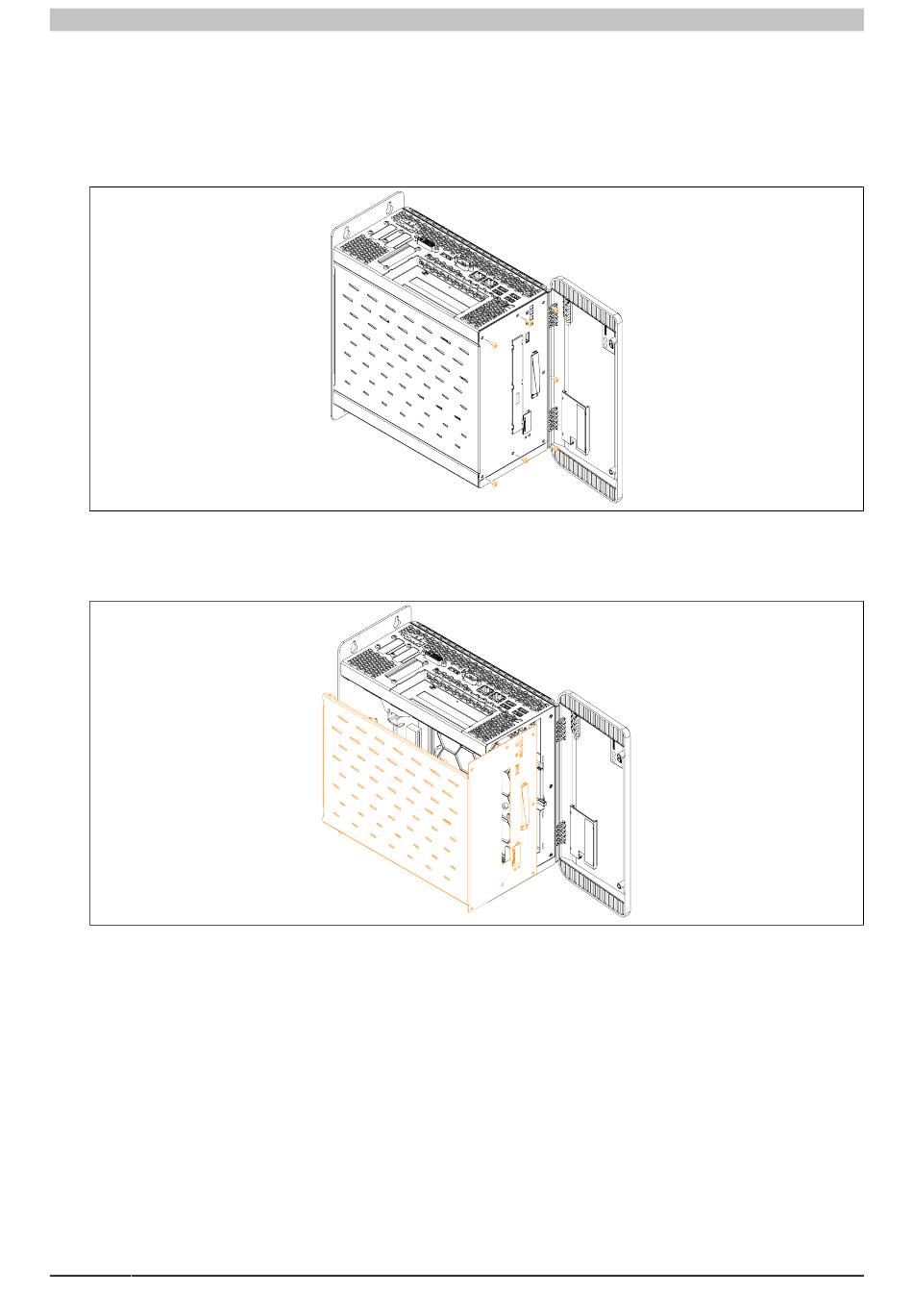

Abbildung 231: Torxschrauben der Seitenabdeckung lösen

Abbildung 232: Seitenabdeckung entfernen

Automation PC 910 Anwenderhandbuch V 1.35
