Wartung / Instandhaltung • Anschluss eines externen Verbrauchers an das Basisboard
6. Das interne Versorgungskabel an die Stiftleiste für den externen Verbraucher am Basisboard anstecken. Der
Stecker am Versorgungskabel muss dabei mit den Stiften in die Nut der Stiftleiste gesteckt werden.
7. Das interne Versorgungskabel nun an den externen Verbraucher anschließen und eventuell vorhin entfernte
Slide-in Laufwerke wieder montieren.
8. Die Seitenabdeckung montieren.
386

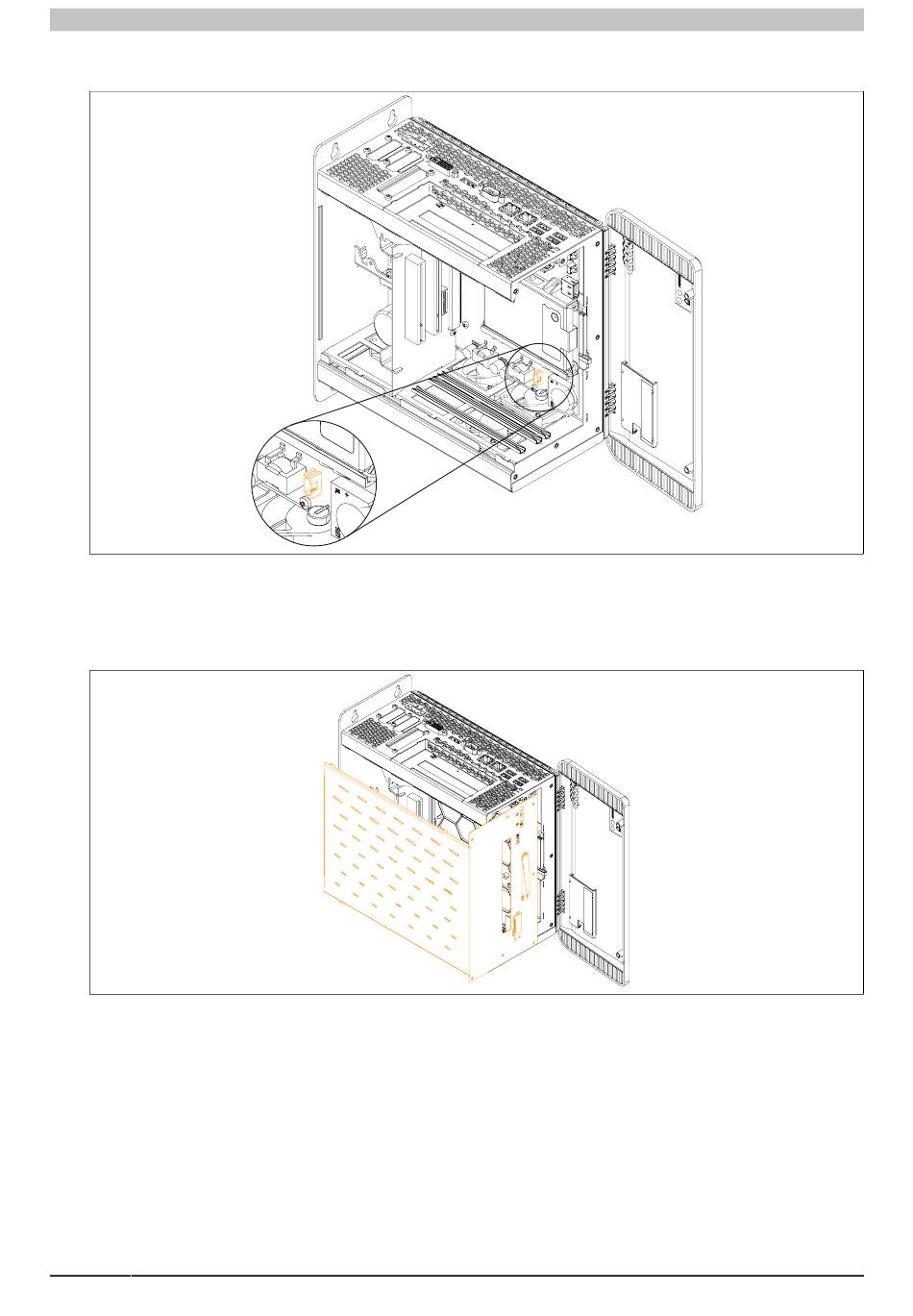

Abbildung 250: Position Stecker für externen Verbraucher

Abbildung 251: Seitenabdeckung montieren
