Inbetriebnahme • Montage
Kapitel 3 • Inbetriebnahme
1 Montage
Gefahr!
• Die gesamte Spannungsversorgung muss getrennt werden, bevor Abdeckungen oder Kompo-
nenten des Geräts entnommen und Zubehör, Hardware oder Kabel installiert bzw. entfernt wer-
den.
• Das Netzkabel vom Gerät und von der Spannungsversorgung entfernen.
• Bevor das Gerät an die Spannungsversorgung angeschlossen und eingeschaltet wird, müssen
alle Abdeckungen und Komponenten, Zubehör, Hardware und Kabel montiert bzw. befestigt
sein.
Die Geräte werden mit den am Gehäuse befindlichen Befestigungslaschen montiert. Die Laschen sind für M5
Schrauben konzipiert.
Die genaue Position für die Befestigungsbohrungen kann aus den Bohrschablonen im 2 "Technische Daten",
Abschnitt "Einzelkomponenten" auf Seite 67 entnommen werden.
1.1 Wichtige Informationen zur Montage
• Es müssen die klimatischen Umgebungsbedingungen beachtet werden.
• Beim Einbau in ein geschlossenes Gehäuse, muss ausreichend Volumen zur Luftumwälzung vorhanden
sein.
• Das Gerät muss auf planer, sauberer und gratfreier Oberfläche montiert werden.
• Das Gerät ist nur für den Betrieb in geschlossenen Räumen zugelassen.
• Das Gerät darf nicht direkter Sonnenbestrahlung ausgesetzt werden.
• Die Lüftungslöcher dürfen nicht verdeckt werden.
• Bei der Montage des Geräts sind unbedingt die zulässigen Einbaulagen zu beachten.
• Es ist darauf zu achten, dass die Wand oder das Schaltschrankblech das vierfache Gesamtgewicht des
Geräts tragen kann.
• Beim Anschluss von Kabeln (DVI, SDL, USB, etc.) ist auf den Biegeradius zu achten.
1.2 Vorgehensweise
1. Die Montagefläche mit den benötigten Bohrungen versehen. Die genaue Position für die Befestigungsboh-
rungen kann aus den Bohrschablonen entnommen werden.
2. Den B&R Industrie PC mit M5 Schrauben montieren.
182
ø 5,4 passend
für M5 Schrauben
ø 11

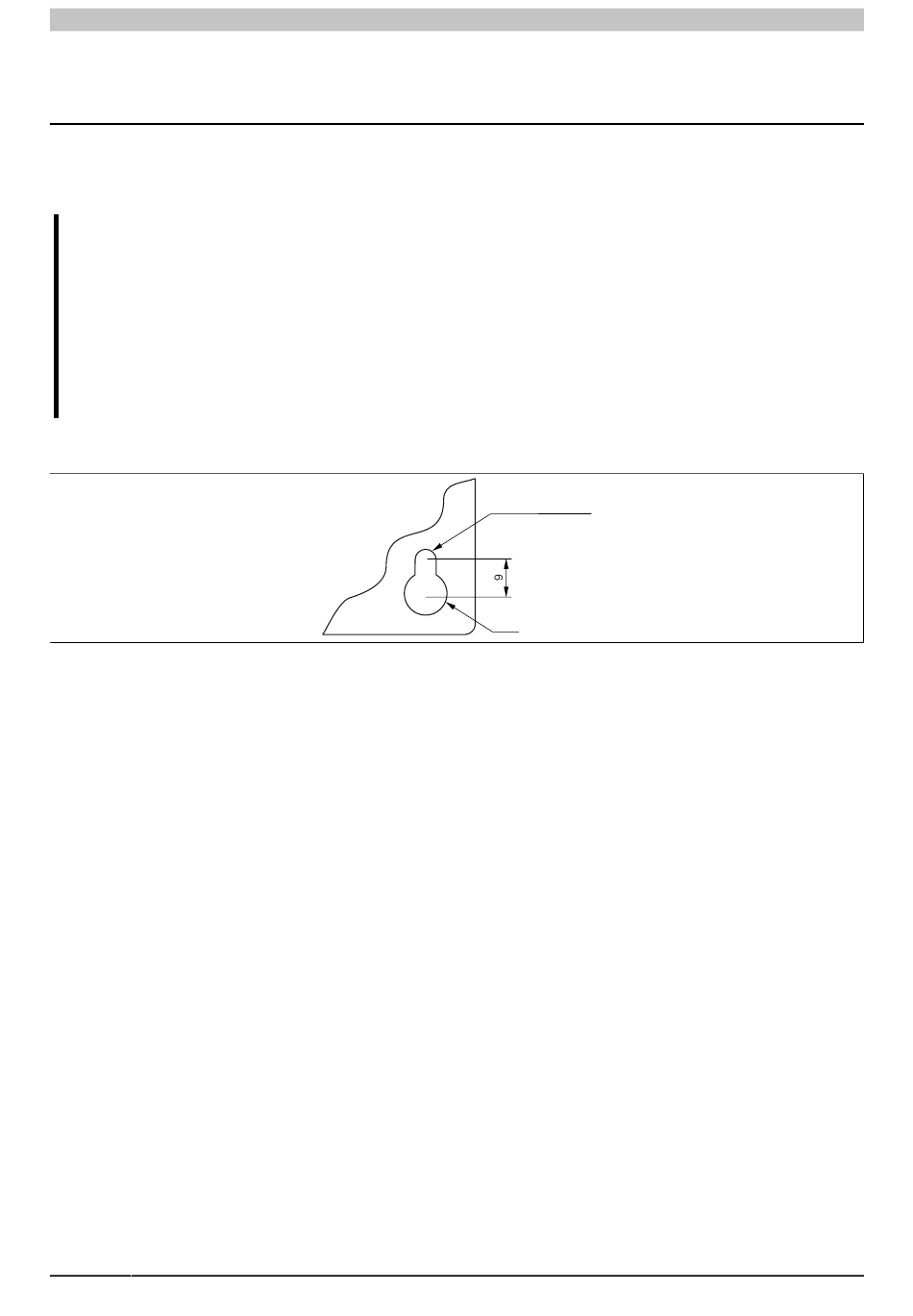

Abbildung 71: Befestigungslasche
