2.6.8 USB-Schnittstellen

Die APC910 Geräte verfügen über einen USB 3.0 (Universal Serial Bus) Host Controller mit mehreren USB Ports,
wovon 5 USB-Schnittstellen nach außen geführt und für den Anwender frei verfügbar sind. Die 4 USB-Schnitt-
stellen (USB1-4) an der Oberseite sind USB 3.0 Schnittstellen, die USB-Frontschnittstelle (USB5) eine USB 2.0
Schnittstelle.
Warnung!
An die USB-Schnittstellen können USB-Peripheriegeräte angeschlossen werden. Auf Grund der Viel-
fältigkeit der am Markt erhältlichen USB-Geräte, kann B&R keine Garantie für deren Funktion überneh-
men. Für die bei B&R erhältlichen USB-Geräte wird die Funktion gewährleistet.
Vorsicht!
Auf Grund der allgemeinen PC-Spezifikation ist diese Schnittstelle mit äußerster Sorgfalt bezüglich
EMV, Kabelführung etc. zu behandeln.

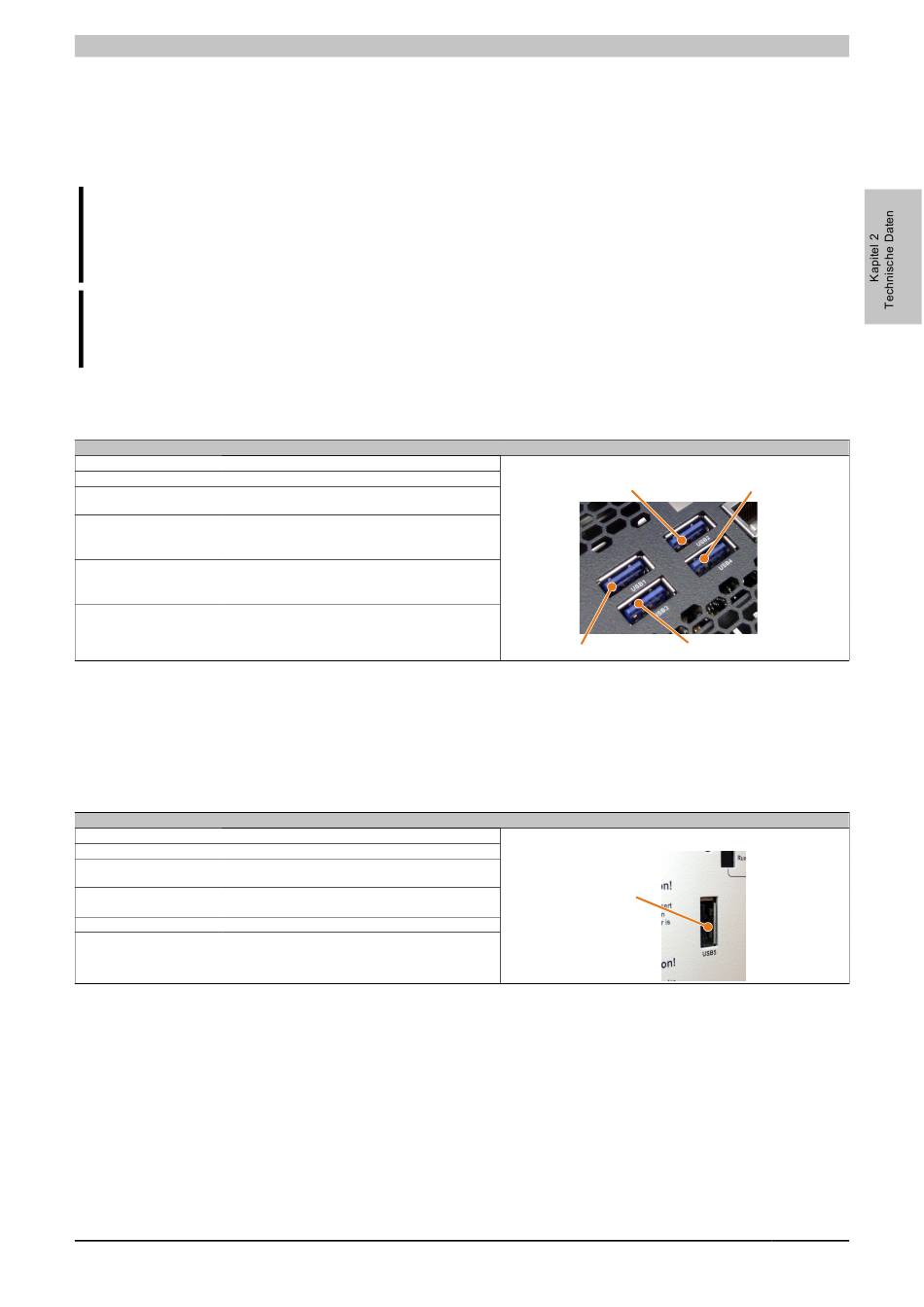

USB1, USB2, USB3, USB4
An der Oberseite des APC910 stehen 4 USB 3.0 Schnittstellen zur Verfügung.
Typ
Ausführung
Übertragungsgeschwindig- Low Speed (1,5 MBit/s), Full Speed (12 MBit/s),
keit High Speed (480 MBit/s) bis Super Speed (5 GBit/s)
Strombelastbarkeit
2)
USB1, USB2
USB3, USB4
Kabellänge
USB 2.0
USB 3.0
1) Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Nummerierung
kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen.
2) Jede USB-Schnittstelle wird durch einen wartungsfreien „USB Strombegrenzungsschalter" (max. 1 A) abgesichert.
USB5
An der Frontseite (hinter der Frontklappe) des APC910 steht eine USB 2.0 Schnittstelle zur Verfügung.
Typ
Ausführung
Übertragungsgeschwindig- Low Speed (1,5 MBit/s), Full Speed (12 MBit/s)
keit
Strombelastbarkeit
2)
USB5
Kabellänge
1) Die am Gerät bzw. Modul verfügbaren Schnittstellen usw. wurden der eindeutigen Unterscheidung wegen entsprechend nummeriert. Diese Nummerierung
kann jedoch von der durch das jeweilige Betriebssystem vorgenommenen Nummerierung abweichen.
2) Die USB-Schnittstelle wird durch einen wartungsfreien „USB Strombegrenzungsschalter" (max. 1 A) abgesichert.
Automation PC 910 Anwenderhandbuch V 1.35
Universal Serial Bus (USB1, USB2, USB3, USB4)
USB 2.0 / 3.0
Typ A
max. 1 A
max. 1 A
max. 5 m (ohne Hub)
max. 3 m (ohne Hub)

Tabelle 26: USB1-, USB2-, USB3-, USB4-Schnittstelle

Universal Serial Bus (USB5)
USB 2.0
Typ A
bis High Speed (480 MBit/s)
max. 1 A
max. 5 m (ohne Hub)

Tabelle 27: USB5-Schnittstelle

Technische Daten • Gesamtgerät
1)
4x USB Typ A, female
USB2
USB3
USB1
1)
1x USB Typ A, female
USB5
USB4
