8.8.1.4 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DSUB (9-polig), male
356
Anschlussbelegung
DSUB (9-polig), male
Mantel

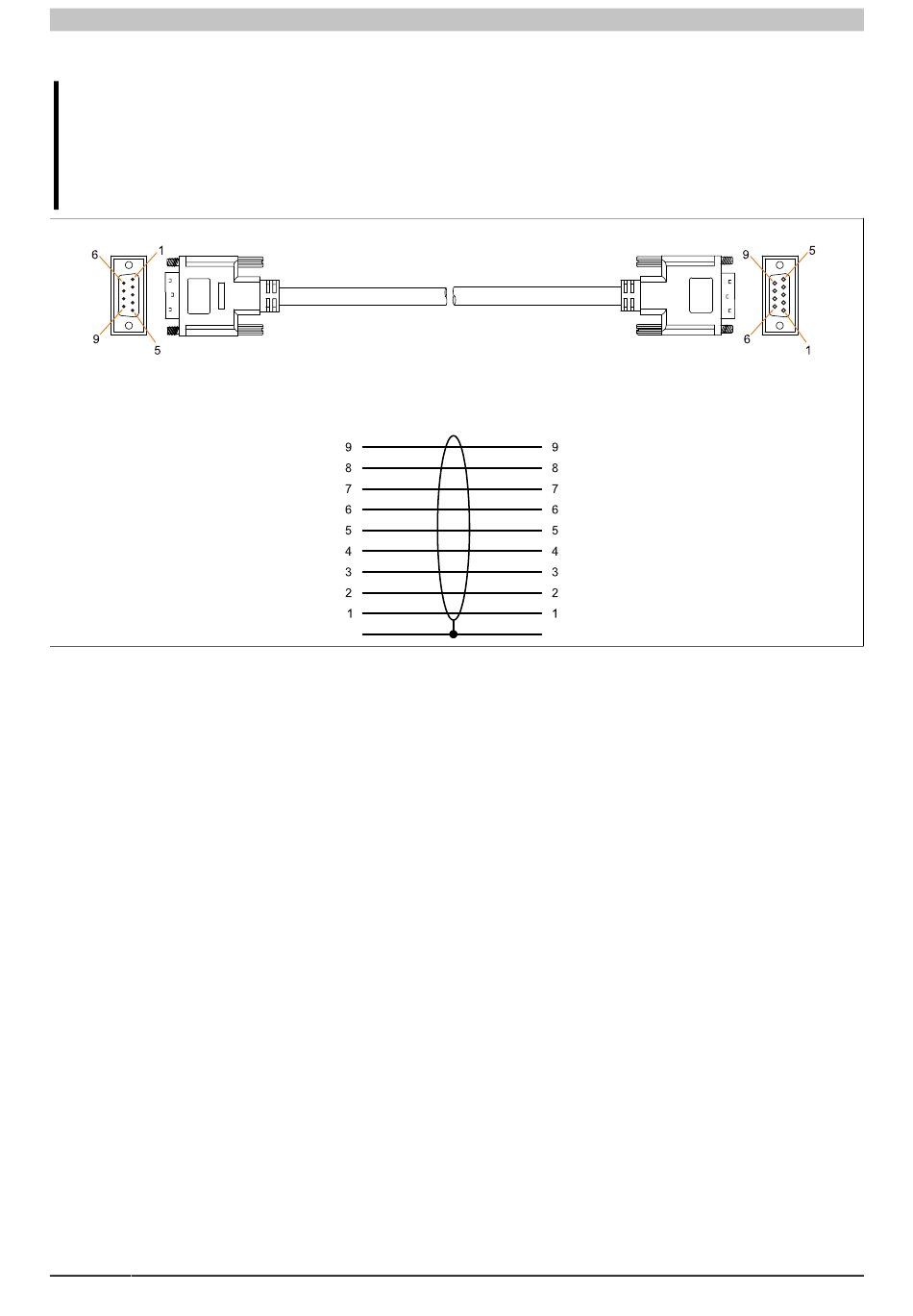

Abbildung 205: 9A0014.xx - Belegung RS232 Kabel
DSUB (9-polig), female
Mantel
