1 Maintenance Controller Extended (MTCX)

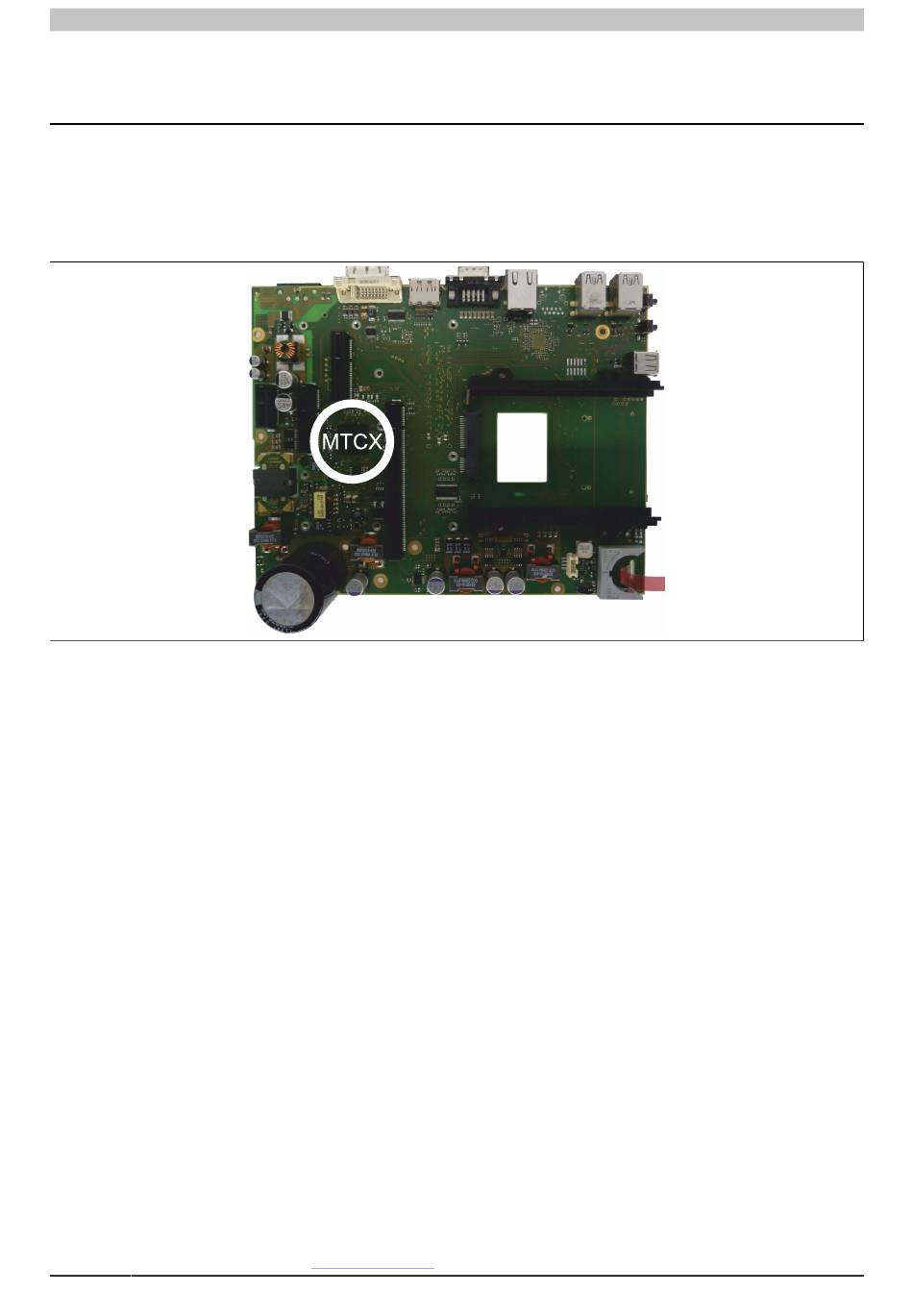

Der MTCX Controller (FPGA-Prozessor) befindet sich auf der Basisboardplatine (Bestandteil jeder Systemeinheit)
des APC910 Gerätes.
Der MTCX ist für folgende Überwachungs- und Steuerfunktionen zuständig:
• Power On (Power OK-Sequencing) und Power Fail-Logik
• Watch Dog-Handling (NMI und Resethandling)
• Temperaturüberwachung
• Lüfterregelung
• Tasten und LED Behandlung/Koordination (Matrixtastatur von B&R Displayeinheiten)
• Erweiterter Desktop-Betrieb (Tasten, USB Weiterleitung)
• Daisy Chain Display-Betrieb (Touch Screen, USB-Weiterleitung)
• Panel Sperrmechanismus (konfigurierbar über B&R Control Center - ADI Treiber)
• Backlight Steuerung eines angeschlossenen B&R Displays
• Statistikdatenermittlung (Power Cycles - jedes einschalten, Power On und Lüfterstunden werden ermittelt
- jede 1/4 Stunde wird gezählt)
• SDL-Datenübertragung (Display, Matrixtastatur, Touch Screen, Servicedaten, USB)
• Status LEDs (Power, HDD, Link, Run)
• Optimale Default BIOS-Einstellungen werden vom MTCX in Abhängigkeit der vorhandenen Hardware zum
BIOS gemeldet.
Die Funktionen des MTCX können per Firmwareupgrade
freigegebenen Microsoft Windows Betriebssystemen mittels B&R Control Center ausgelesen werden.
Kann im Downloadbereich der B&R Homepage (www.br-automation.com) heruntergeladen werden.
