Abbildung 133: Advanced - Pci Express Configuration - Pci Express Graphics (Peg) Port; Tabelle 210: Advanced - Pci Express Configuration - Pci Express Graphics (Peg) Port Einstellmöglichkeiten - B&R Pc 910 Anwenderhandbuch

Software • BIOS Optionen
BIOS Einstellung Bedeutung
Target Link Speed If supported by hardware and set to "Force to
2.5 GT/s" for Downstream Ports, this sets an
upper limit on Link operational speed by re-
districting the values advertised by the Upst-
ream component in its training sequences.
When "Auto" is selected HW initialized data will
be used.
Clock Power Management If supported by hardware and set to Enabled,
the device is permitted to use CLKREQ# singnal
for power management of Link clock in accor-
dance to protocol defined in appropriate from
form factor specification.
Compliance SOS If supported by hardware and set to Enabled,
this will force LTSSM to send SKP Ordered Sets
between sequences when sending Compliance
Pattern or Modified Compiance Pattern.
Hardware Autonomous If supported by hardware and set to Disabled,
Width this will disable the hardware's ability to chan-
ge ling width except width size reduction for the
purpose of correcting unstable link operation.
Hardware Autonomous If supported by hardware and set to Disabled,
Speed this will disable the hardware's ability to change
link speed except speed size reduction for the
purpose of correcting unstable link operation.
Tabelle 209: Advanced - PCI Express Configuration - PCI Express GEN 2 Settings Einstellmöglichkeiten
1.4.5.3 PCI Express Graphics (PEG) Port

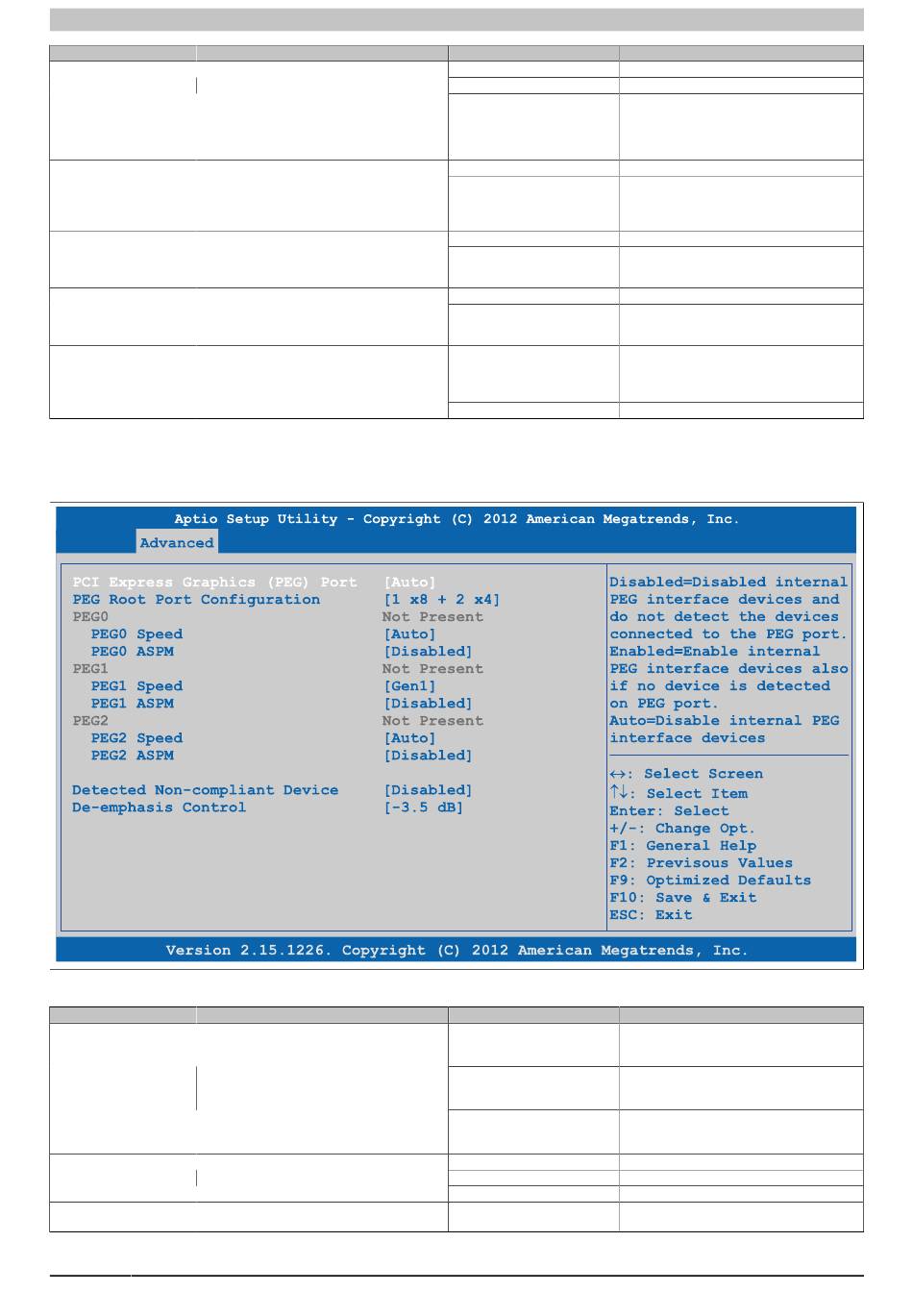

Abbildung 133: Advanced - PCI Express Configuration - PCI Express Graphics (PEG) Port

BIOS Einstellung Bedeutung
PCI Express Graphics Option zum Einstellen des PCI Express Gra-
(PEG) Port phics Port.
PEG Root Port Configura- Option zum Auswählen der Root Port Konfigura-
tion tion an den 16 PCIe Kanälen des PEG Port.
PEG0 Anzeige des Betriebsmodus, mit dem das ange-
schlossene Gerät am PEG0 Port betrieben wird.
Tabelle 210: Advanced - PCI Express Configuration - PCI Express Graphics (PEG) Port Einstellmöglichkeiten
236
Einstellmöglichkeiten Wirkung
Auto Target Link Speed is detached by hardware.
Force to 2.5 GT/s Target Link Speed wird auf 2,5 GT/s limitiert.
Force to 5.0 GT/s Target Link Speed wird auf 5 GT/s limitiert.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Das PCIe Gerät kann den Link Speed, mit Aus-
nahme zur Korrektur eines instabilen Betriebs,
nicht mehr ändern.
Enabled Aktivierung der Funktion.
Einstellmöglichkeiten Wirkung
Disabled Interne PEG Interface Geräte werden deakti-
viert und Geräte die an den PEG Port ange-
schlossen sind werden nicht erkannt.
Enabled Interne PEG Interface Geräte werden aktiviert,
auch wenn kein Gerät am PEG Port erkannt
wird.
Auto Interne PEG Interface Geräte werden deakti-
viert wenn kein Gerät am PEG Port erkannt
wird.
1 x16 Konfiguration mit 1 x16.
2 x8 Konfiguration mit 2 x8.
1 x8 + 2 x4 Konfiguration mit 1 x8 und 2 x4.
keine -
