Abbildung 189: 5Casdl.0Xxx-00 - Belegung - B&R Pc 910 Anwenderhandbuch
Automation
Inhaltsverzeichnis
Zubehör • Kabel
8.2.1.6 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
340
Anschlussbelegung
DVI (24+1), male
Gesamtschirm

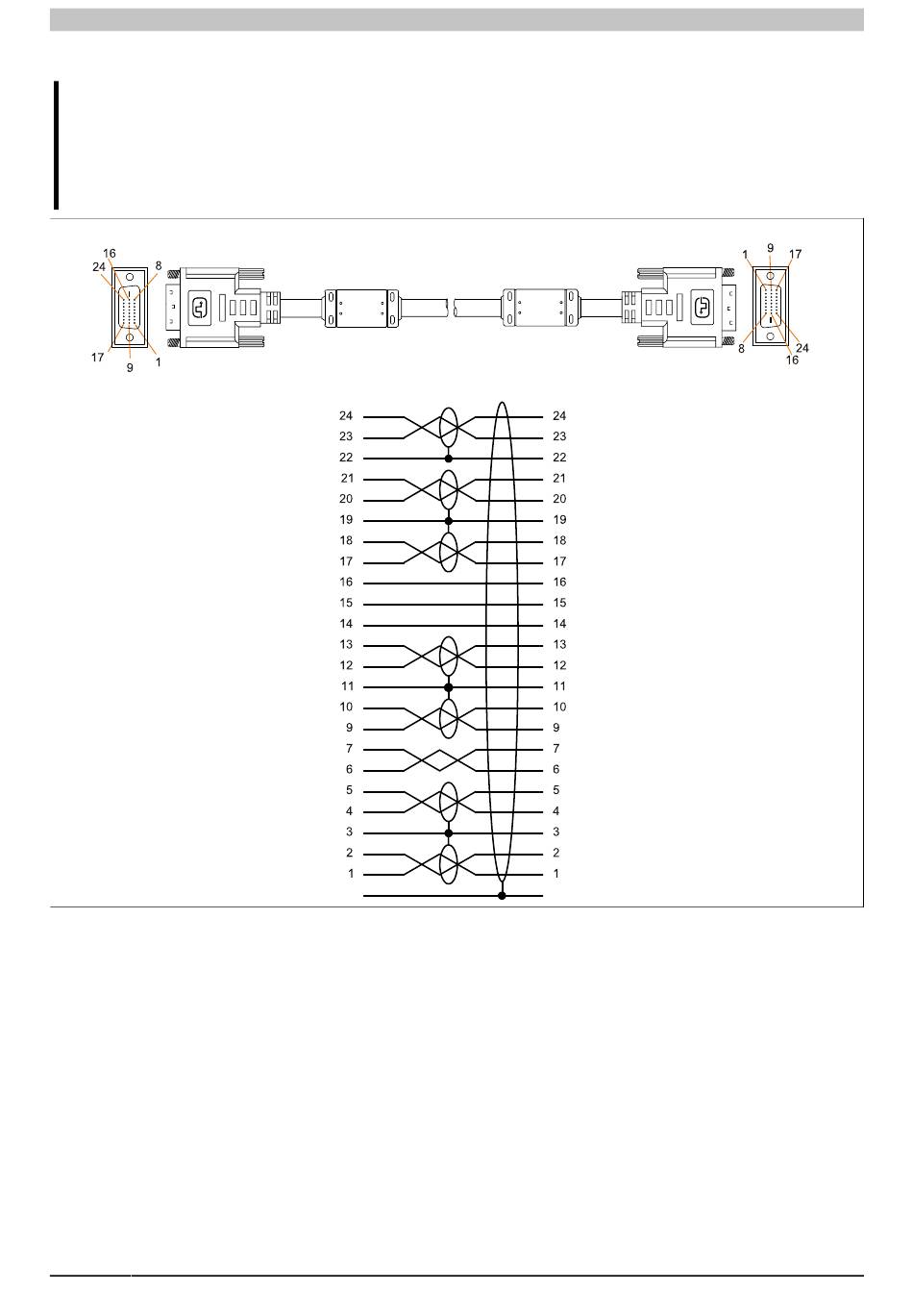

Abbildung 189: 5CASDL.0xxx-00 - Belegung
DVI (24+1), male
Gesamtschirm
Automation PC 910 Anwenderhandbuch V 1.35
DVI (24+1), male
Kapitel
Inhaltsverzeichnis
