Abbildung 134: Advanced - Pci Express Configuration - Pci Express Root Port; Tabelle 211: Advanced - Pci Express Configuration - Pci Express Root Port Einstellmöglichkeiten - B&R Pc 910 Anwenderhandbuch

Software • BIOS Optionen
1.4.5.4 PCI Express Root Port
Warnung!
Unbedachte Einstellungen können eine Instabilität oder Geräteprobleme verursachen. Es wird daher
ausdrücklich empfohlen, Änderungen der Einstellungen nur von erfahrenen Benutzern vornehmen zu
lassen.

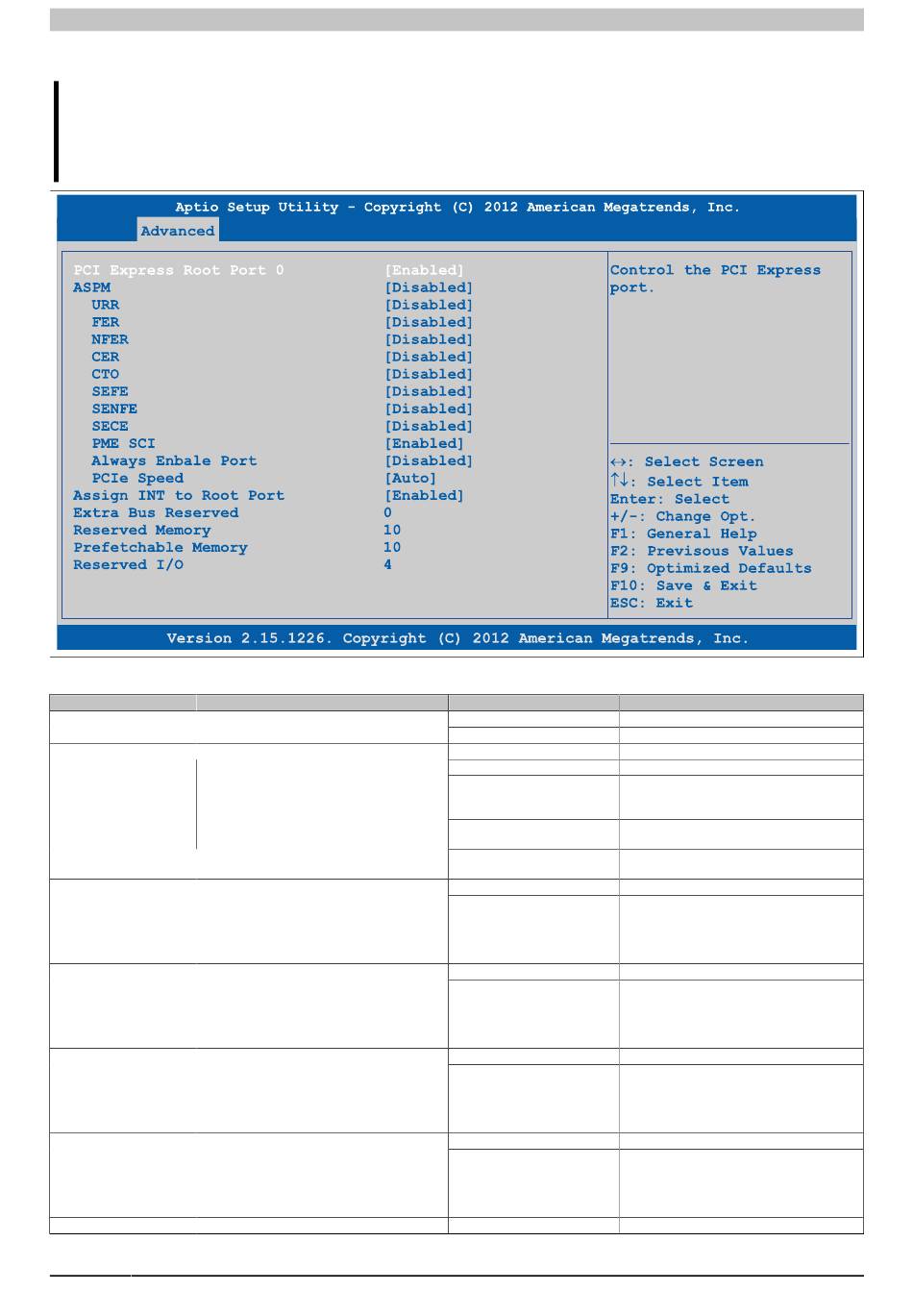

Abbildung 134: Advanced - PCI Express Configuration - PCI Express Root Port

BIOS Einstellung Bedeutung
PCI Express Root Port x Mit dieser Option wird der PCI Express Root Port
x aktiviert / deaktiviert.
ASPM Active State Power Management
Option zum Einstellen einer Energiesparfunktion
(L0s/L1) für PCIE Geräte wenn diese nicht sämt-
liche Leistung benötigen.
URR Unsupported Request (UR) Reporting
Option zum Benachrichtigen von nicht-unter-
stützten Anfragen. Das Aufzeichnen der Fehler-
meldungen, welche vom Root Port empfangen
werden, wird exklusiv über das Root Control Re-
gister kontrolliert.
FER Fatal Error Reporting
Option zum Benachrichtigen von schweren Feh-
lern. Bei einem Multifunktionsgerät werden al-
le Funktionen innerhalb des Gerätes überwacht.
Für den Root Port tritt der Report intern innerhalb
des Root Complex auf.
NFER
Non-Fatal Error Reporting
Option zum Benachrichtigen von nicht-schwe-
ren Fehlern. Bei einem Multifunktionsgerät wer-
den alle Funktionen innerhalb des Gerätes über-
wacht. Für den Root Port tritt der Report intern
innerhalb des Root Complex auf.
CER
Correctable Error Reporting
Option zum Benachrichtigen von nicht-schwe-
ren Fehlern. Bei einem Multifunktionsgerät wer-
den alle Funktionen innerhalb des Gerätes über-
wacht. Für den Root Port tritt der Report intern
innerhalb des Root Complex auf.
CT0
PCI Express Completion Timer T0
Tabelle 211: Advanced - PCI Express Configuration - PCI Express Root Port Einstellmöglichkeiten
238
Einstellmöglichkeiten Wirkung
Enabled PCI Express Root Port 1 wird aktiviert.
Disabled PCI Express Root Port 1 und 2 wird deaktiviert.
Disabled Deaktivierung der Funktion.
L0s Aktivierung der L0 Energiesparfunktion.
L1 Aktivierung der L1 Energiesparfunktion. Der
Stromverbrauch ist niedriger als bei L0, die Aus-
stiegslatenz ist jedoch höher.
L0sL1 Automatische Zuordnung der L0s oder L1 En-
ergiesparfunktion durch das PCIe Gerät.
Auto Automatische Zuordnung durch das BIOS und
das Betriebssystem.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
Disabled Deaktivierung der Funktion.
Enabled Aktivierung der Funktion.
