Pci Express Configuration; Abbildung 130: Advanced - Pci Express Configuration; Tabelle 207: Advanced - Pci Express Configuration Menü - B&R Pc 910 Anwenderhandbuch

BIOS Einstellung Bedeutung
Reserve Legacy Interrupt 1 Der hier reservierte Interrupt wird keinem PCI
oder PCI Express Gerät zur Verfügung gestellt.
Reserve Legacy Interrupt 2 Der hier reservierte Interrupt wird keinem PCI
oder PCI Express Gerät zur Verfügung gestellt.
Tabelle 206: Advanced - PCI Configuration - PIRQ Routing & IRQ Reservation Einstellmöglichkeiten

1.4.5 PCI Express Configuration

BIOS Einstellung Bedeutung
PCI Express Settings Konfiguration der PCI Express Einstellungen.
PCI Express GEN 2 Set- Konfiguration der PCI Express GEN2 Einstellun-
tings gen.
PCI Express Graphics
Konfiguration der PCI Express Graphics Einstel-
(PEG) Port lungen.
PCI Express Root Port 0 Konfiguration der PCI Express Einstellungen am
Port 0.
PCI Express Root Port 1 Konfiguration der PCI Express Einstellungen am
Port 1.
PCI Express Root Port 2
Konfiguration der PCI Express Einstellungen am
Port 2.
PCI Express Root Port 3 Konfiguration der PCI Express Einstellungen am
Port 3.
PCI Express Root Port 4 Konfiguration der PCI Express Einstellungen am
Port 4.
PCI Express Root Port 5 Konfiguration der PCI Express Einstellungen am
Port 5.
PCI Express Root Port 6 Konfiguration der PCI Express Einstellungen am
Port 6.
Automation PC 910 Anwenderhandbuch V 1.35

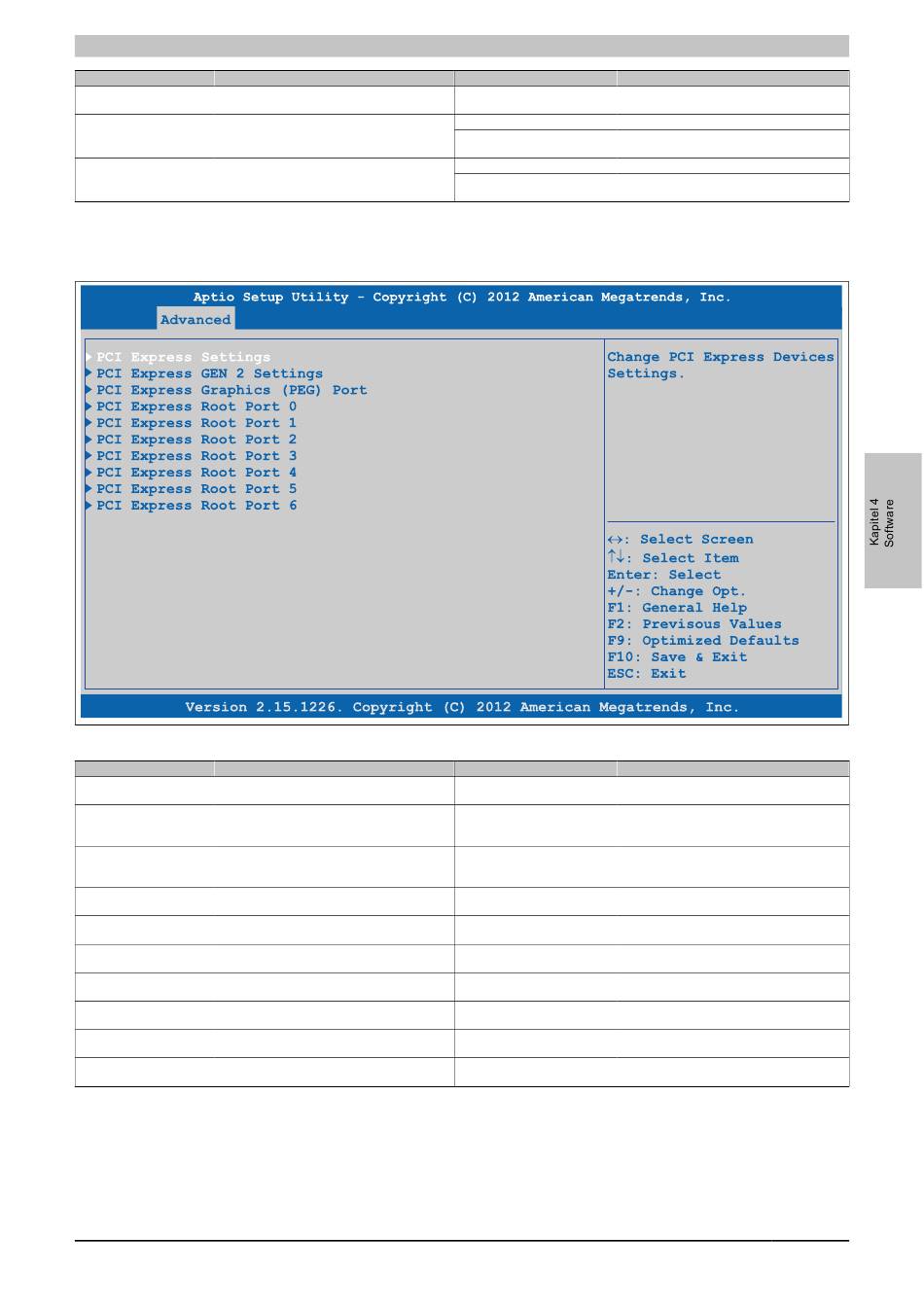

Abbildung 130: Advanced - PCI Express Configuration

Tabelle 207: Advanced - PCI Express Configuration Menü
Einstellmöglichkeiten Wirkung
IRQ3, IRQ4, IRQ5, IRQ6, Manuelle Zuordnung.
IRQ10, IRQ11, IRQ14, IRQ15
None Es wird kein Interrupt zugewiesen.
IRQ3, IRQ4, IRQ5, IRQ6, Der IRQx wird reserviert.
IRQ10, IRQ11, IRQ14, IRQ15
None Es wird kein Interrupt zugewiesen.
IRQ3, IRQ4, IRQ5, IRQ6, Der IRQx wird reserviert.
IRQ10, IRQ11, IRQ14, IRQ15
Einstellmöglichkeiten Wirkung
Enter öffnen des Submenüs
siehe "PCI Express Settings" auf Seite 234
Enter öffnen des Submenüs
siehe "PCI Express GEN 2 Settings" auf Seite
235
Enter öffnen des Submenüs
siehe "PCI Express Graphics (PEG) Port" auf
Seite 236
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
Enter öffnen des Submenüs
siehe "PCI Express Root Port" auf Seite 238
