Abbildung 238: Pci-/Pcie-Blindabdeckung Entfernen; Abbildung 239: Pci-/Pcie-Karte Einbauen Bzw. Tauschen - B&R Pc 910 Anwenderhandbuch

Wartung / Instandhaltung • PCI-/PCIe-Karten Montage
5. Die PCI-Blindabdeckung entfernen. Dazu den markierten Torxschrauben (T10) lösen und die Blindabdeckung
entfernen.
6. Die PCI- bzw. PCIe-Karte einbauen bzw. tauschen. Es muss auf das Einführen der PCI- bzw. PCIe-Karte
in die untere schwarze Führungsschiene geachtet werden. Die PCI- bzw. PCIe-Karte mit dem markierten
(vorhin gelösten) Torxschrauben (T10) befestigen.
378

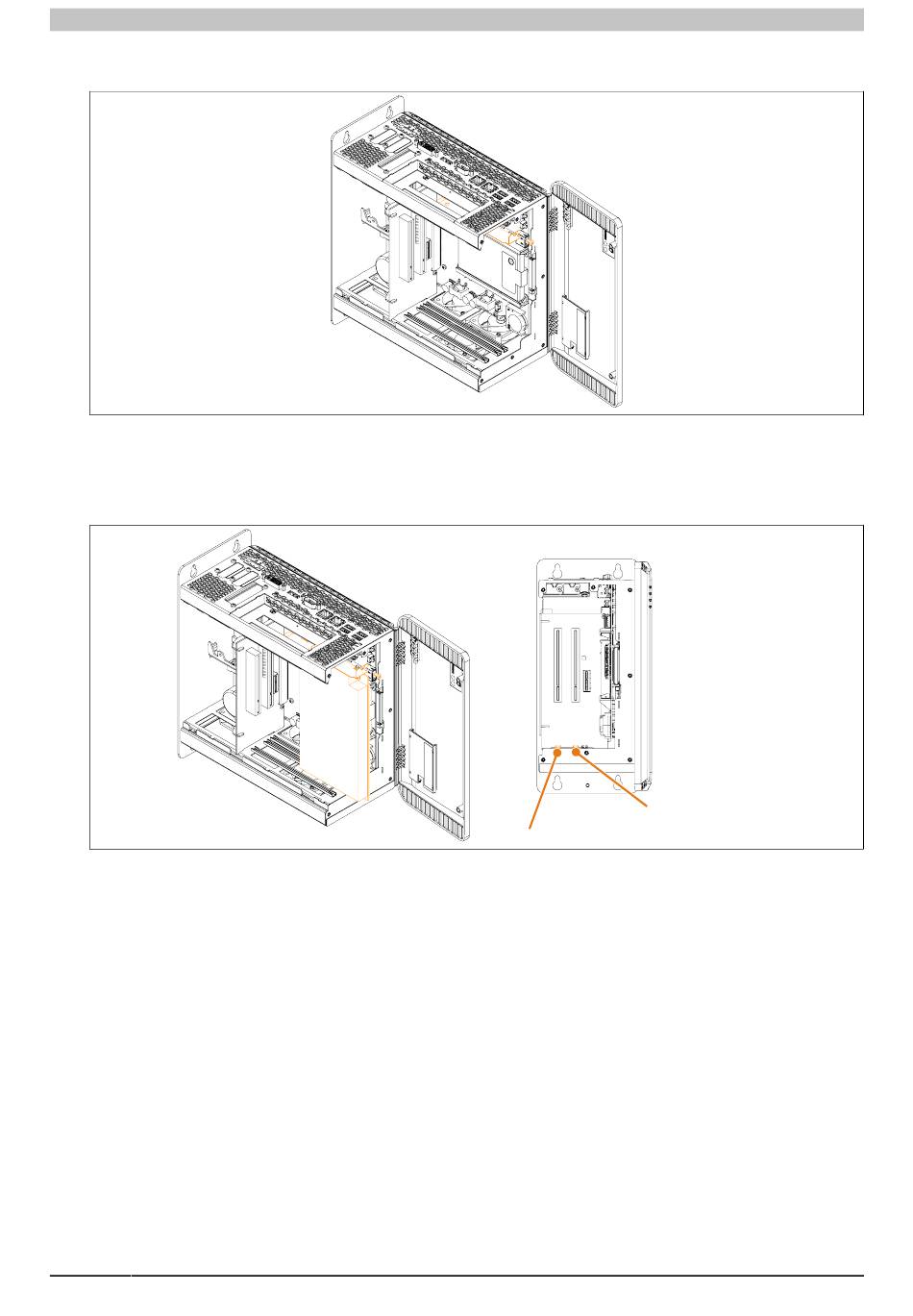

Abbildung 238: PCI-/PCIe-Blindabdeckung entfernen

Abbildung 239: PCI-/PCIe-Karte einbauen bzw. tauschen

Führungsschiene PCI/PCIe Slot 1
Führungsschiene PCI/PCIe Slot 2
