1.5 Aufbau/Konfiguration

Es ist möglich das APC910 System individuell, je nach Einsatzbedingungen und Anforderungen zusammenzustel-
len. Für den Betrieb sind folgende Einzelkomponenten zwingend erforderlich:
• Systemeinheit
• Buseinheit
• CPU Board
• Kühlkörper
• Lüfter Kit
3)
• Hauptspeicher
• Laufwerk (Massenspeicher wie z.B. CFast-Karte oder Hard Disk) für das Betriebssystem
• Betriebssystem

1.5.1 Konfiguration Grundsystem

Es ist möglich die Systemeinheiten mit und ohne Lüfter Kit zu betreiben, dabei müssen die unterschiedlich zu
verwendenden Kühlkörper beachtet werden.
Beim Betrieb mit Lüfter Kit sind höhere Umgebungstemperaturen möglich als beim Betrieb ohne Lüfter Kit. Nähere
Informationen dazu sind dem Abschnitt "Maximale Umgebungstemperatur" auf Seite 27 zu entnehmen.
Konfiguration mit Lüfter Kit
Systemeinheit
Eine Systemeinheit besteht
aus Gehäuse und Basisboard.
Buseinheit
CPU Board
Kühlkörper
Lüfter Kit
Hauptspeicher
Die Verwendung eines Lüfter Kits ist nur bei der Verwendung des Kühlkörpers 5AC901.HS00-00 zwingend erforderlich. Wird kein Lüfter Kit verwendet ist auf
3)
eingeschränkte Umgebungstemperaturen zu achten (siehe "Maximale Umgebungstemperatur" auf Seite 27).
Automation PC 910 Anwenderhandbuch V 1.35
Konfiguration - Grundsystem (mit Lüfter Kit - aktiv)
1 auswählen
5PC910.SX01-00
1 auswählen
5AC901.BX01-00
5AC901.BX01-01
CPU Board - Kühlkörper - Lüfter Kit - Hauptspeicher
1 auswählen
QM77 CPU Boards
5PC900.TS77-00
5PC900.TS77-01
5PC900.TS77-02
5PC900.TS77-03
1 auswählen
1 auswählen
5AC901.FA01-00
1 oder 2 auswählen
5MMDDR.1024-03
5MMDDR.2048-03

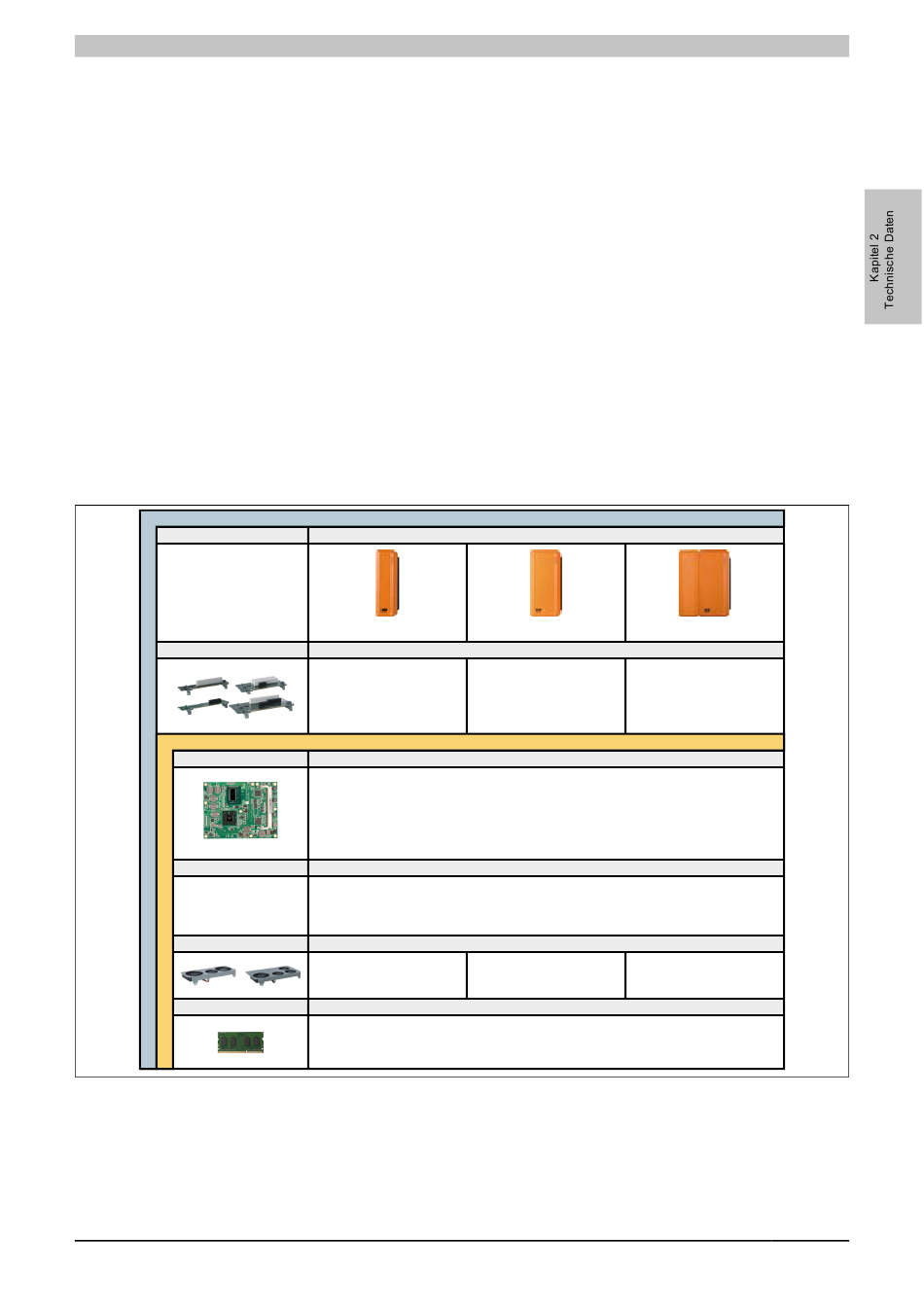

Abbildung 1: Konfiguration - Grundsystem mit Lüfter Kit
