Technische Daten • Einzelkomponenten
RS232 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Außenmantel
Material
Eigenschaften
Gesamtschirmung
3.9.1.3.4 Buslänge und Kabeltyp RS422
Die RTS- Leitung muss eingeschaltet werden um den Sender aktiv zu schalten.
Die maximale Übertragungsrate von 115 kBit/s ist von der Kabellänge und vom verwendeten Kabeltyp abhängig.
Ausdehnung
1200 m
Vorzugsweise sollte das verwendete Kabelmaterial folgende Eigenschaften aufweisen bzw. nur geringfügig davon
abweichen um eine optimale Übertragungsrate zu erreichen.
RS422 Kabel
Signalleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Verseilung
Schirm
Groundleiter
Kabelquerschnitt
Aderisolation
Leiterwiderstand
Außenmantel
Material
Eigenschaften
Gesamtschirmung

3.9.1.3.5 Betrieb als RS485-Schnittstelle

Für den Betrieb sind die Pins der RS422 Defaultschnittstelle (1, 4, 6 und 9) zu verwenden. Dazu sind die Pins
wie abgebildet zu verbinden.
Das Schalten der RTS Leitung muss für jedes Senden wie auch Empfangen vom Treiber durchgeführt werden, es
gibt keine automatische Rückschaltung. Dies kann nicht in Windows konfiguriert werden.
142

Tabelle 108: RS232 Kabel Anforderungen

Tabelle 109: RS422 Buslänge und Übertragungsrate

Tabelle 110: RS422 Kabel Anforderungen

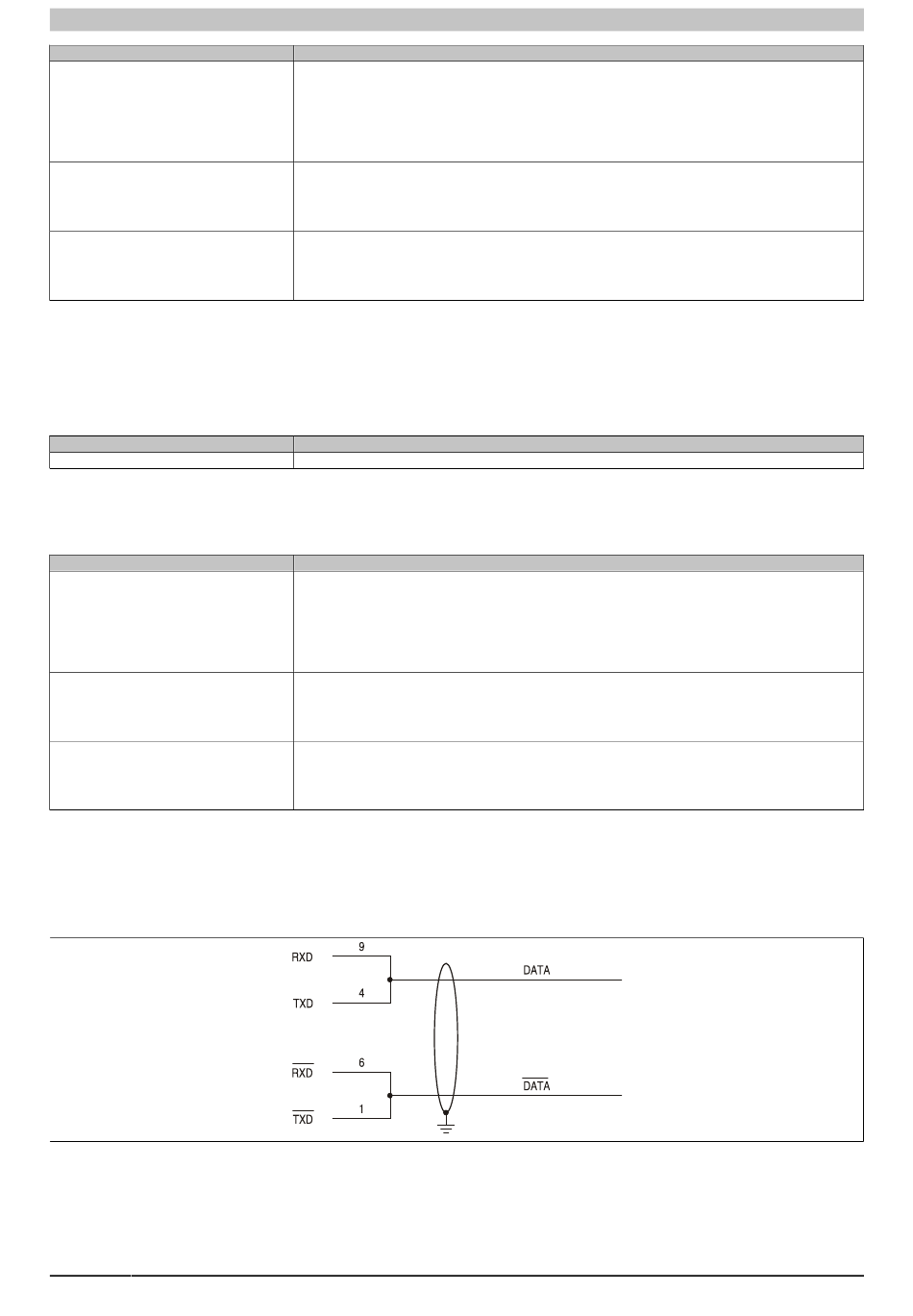

Abbildung 63: RS232/422/485 Interface - Betrieb im RS485 Modus

Eigenschaft
4x 0,16 mm² (26AWG), verzinnte Cu-Litze
PE
≤ 82 Ω/ km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze
PE
≤ 59 Ω/km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
Übertragungsrate
typ. 115 kBit/s
Eigenschaft
4x 0,25 mm² (24AWG/19), verzinnte Cu-Litze
PE
≤ 82 Ω/km
Adern zum Paar verseilt
Paarschirmung mit Aluminiumfolie
1x 0,34 mm² (22AWG/19), verzinnte Cu-Litze
PE
≤ 59 Ω/km
PUR Mischung
halogenfrei
aus verzinnten Cu-Drähten
